VISIONPRO
8000 AVEC REDLINK™
MISE EN GARDE
Risque de choc électrique.
Peut provoquer des chocs électriques ou
endommager le matériel.
Déconnectez l'alimentation avant d'effectuer le
raccordement.
Le module d'interface d'équipement (EIM) peut être monté
verticalement sur l'équipement CVCA ou sur un mur de la
salle d'équipement.
1. Montez le EIM à proximité de l'équipement CVCA ou
sur l'équipement lui-même. Utilisez les vis et
ancrages appropriées à la surface de montage.
2. Pour effectuer le raccordement du EIM, dénudez
l'isolation sur 6 mm (1/4 po), puis insérez les fils (voir
Fig. 7). Pour les schémas de câblage, voir "CÂBLAGE"
on page 122.
ADAPTATEUR
SANS FIL
THM4000R
POWER
WIRELESS SETUP
CONNECTED
CONNECT

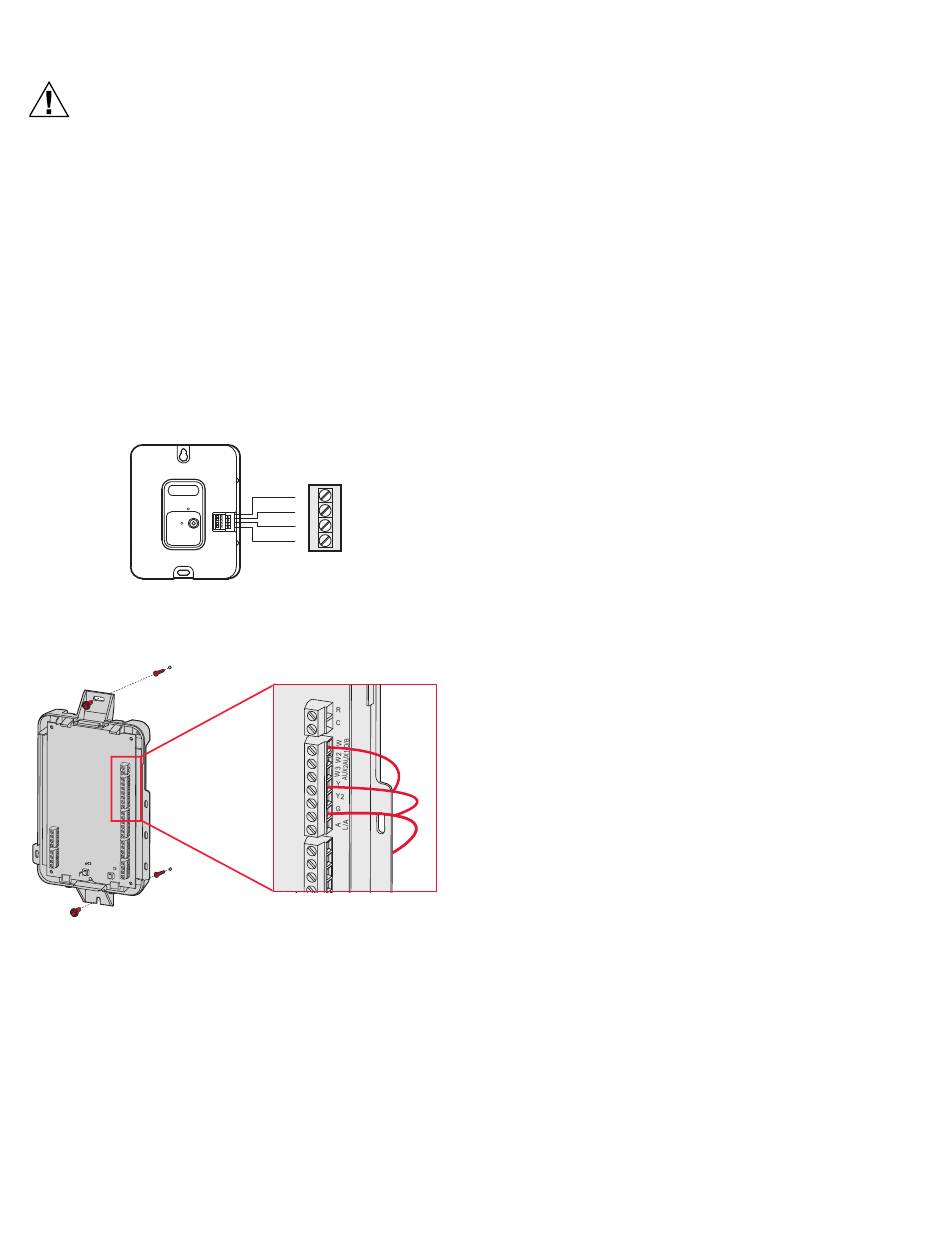

Fig. 6. Adaptateur sans fil THM4000R1000 raccordé par
câble au EIM.
CON NEC
TED
CO NN EC
T
REMARQUE : Reliez le EIM au thermostat AVANT de relier
des accessoires RedLINK. Voir "Liaison des
accessoires RedLINK" on page 16.
68-0312F—06
EIM
A
B
C
D
Fig. 7.
3. Si vous installez des capteurs d'air de soufflage et de
retour, voir "Sélection des emplacements de montage
des capteurs de température d'air de soufflage et de
retour" on page 10.
Câblage V c.a. commun
• Système à transformateur unique—Reliez le côté
commun du transformateur à la borne à vis C du EIM.
Laissez les cavaliers métalliques en place entre R, RC et
RH.
• Système à deux transformateurs—Reliez le côté
commun du transformateur de refroidissement à la
borne à vis C du EIM. Retirez le cavalier métallique entre
RC et RH. Reliez le côté chaud du transformateur de
chauffage à RH, laissez le cavalier entre R et RC et reliez
le côté chaud du transformateur de refroidissement à R
ou RC.
Sélection des emplacements de
montage des capteurs de
température d'air de soufflage et de
retour
Consultez les instructions ci-dessous et les Fig. 8 à 12 pour
les emplacements de montage des capteurs de
température d'air de soufflage et de retour.
Sélection de l'emplacement de montage
du capteur de température d'air de
soufflage
1. Montez le capteur de température d'air de soufflage
sur la gaine d'alimentation à un emplacement
permettant un mélange adéquat de l'air. Montez le
capteur de température d'air de soufflage à l'écart du
serpentin A/de l'échangeur de chaleur, dans la
mesure du possible. Voir la Fig. 8.
2. Si possible, montez le capteur de température d'air de
soufflage en amont d'un humidificateur à vapeur,
d'un humidificateur à ventilateur ou d'un
déshumidificateur relié à l'alimentation. Voir les
Fig. 9 à 10.
3. S'il n'y a pas suffisamment d'espace pour monter un
capteur de température d'air de soufflage en amont
d'un humidificateur à vapeur ou d'un humidificateur
à ventilateur, montez-le en aval de l'humidificateur.
MCR34049A
Voir la Fig. 9.
4. Si un humidificateur de dérivation est installé,
montez le capteur de température d'air de soufflage
en aval de l'humidificateur de dérivation. Voir les
Fig. 11 à 12.
10
