de onderkant van het bovenarm) en zorg dat de
klem de ovenbrander niet beklemt:

Aansluiten op het gas

Dit dient aan de relevante normen te voldoen. Er wordt
geen slang bijgeleverd, maar slangen zijn bij de meeste
bouwmaterialenzaken verkrijgbaar. De eindaansluiting
van de huishoudelijke gasvoeding dient naar beneden
te zijn gericht. De afschermkasten aan de achterkant
beperken de positie van het toevoerpunt.
Daar het fornuis in de hoogte verstelbaar is en elke
aansluiting anders is, kunnen we geen nauwkeurige
afmetingen geven. De eindaansluiting van de gasvoeding
dient idealiter in het gearceerde gedeelte van de
afbeelding van de achterkant van het fornuis te vallen.
Hoewel een slang van 900 mm zal volstaan, biedt een
slang van 1250 mm iets meer speling voor het plaatsen
van de eindaansluiting en het verplaatsen van het fornuis.
De slang dient dusdanig te worden aangesloten, dat de
in- en uitlaataansluitingen verticaal zijn, zodat de slang
naar beneden hangt.
Het koppelstuk bevindt zich vlak onder de kookplaat aan
de achterkant van het fornuis:

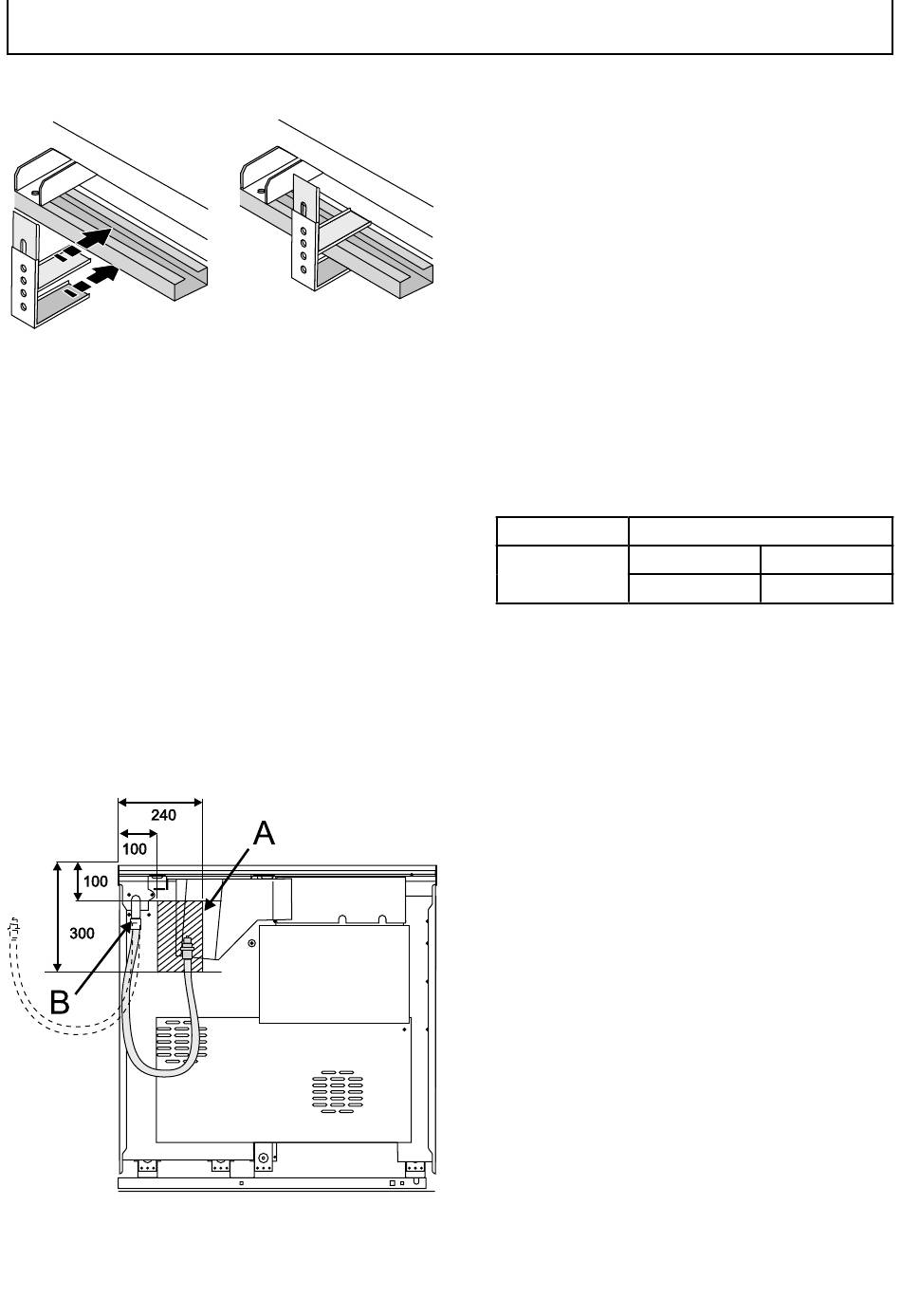

Achteraanzicht
A - Gasinlaat fornuis, B - Positie voor koppelstuk gastoevoer. Eventueel
kunt u ook vanaf de zijkant aansluiten.
Controleer na afloop of het apparaat elektrisch veilig en gasdicht is..
INSTALLATIE
Voor aardgas dient de buigzame slang te voldoen aan
B.S.669. Voor LPG moet de slang geschikt zijn voor een
druk van 50 mbar, een temperatuurstijging van 70°C, en
van een rode streep, strook of label voorzien zijn. Neem in
geval van twijfel contact op met de leverancier.
Schroef het slanguiteinde met schroefdraad in de
gasinlaat aan de onderkant van het aansluitblok aan de
achterkant van het fornuis.
Controleer na het aansluiten van het gas aan de hand van
een drukproef of het fornuis gasdicht is.
Beproeven op druk
U kunt de gaswaarde bij de gasbek van een van
de middelste kookplaatbranders meten (niet de
wokbrander). Verwijder een branderkop. Sluit de
drukmeter aan op de gasbek. Draai de gasleiding open
en steek een van de kookplaatbranders aan. Druk de
bedieningsknop van de brander met de drukmeter in
zodat er gas doorgelaten wordt.
Drukken
Aardgas
20 mbar.
Zet de branders uit. Zet de brander op de juiste wijze weer
in elkaar.
49
Autogasfornuizen
Butaan 29 mbar
Propaan 37 mbar
