Montage À L'intérieur Du Piquage - Endress+Hauser Micropilot FMR10 Instructions Condensées

Micropilot FMR10

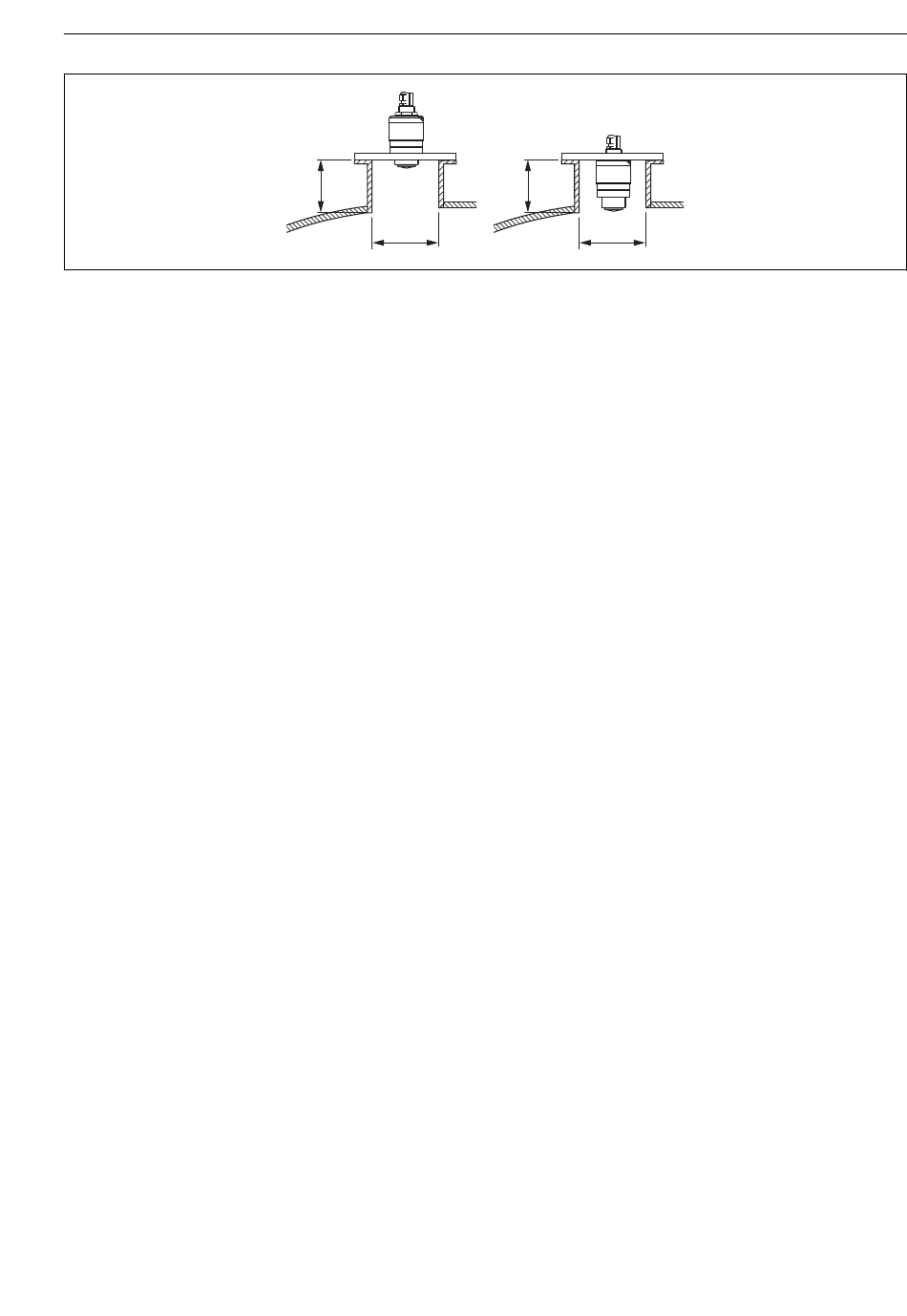

 4 Montage sur un piquage
L Longueur du piquage
D Diamètre du piquage
La longueur maximale du piquage L dépend du diamètre du piquage D.
Tenir compte des limites pour le diamètre et de la longueur du piquage.
Montage en dehors du piquage
• D : min. 40 mm (1,5 in)
• L : max. D × 1,5
Montage à l'intérieur du piquage
• D : min. 80 mm (3 in)
• L : max. 140 mm (5,5 in) + D × 1,5
