Montage

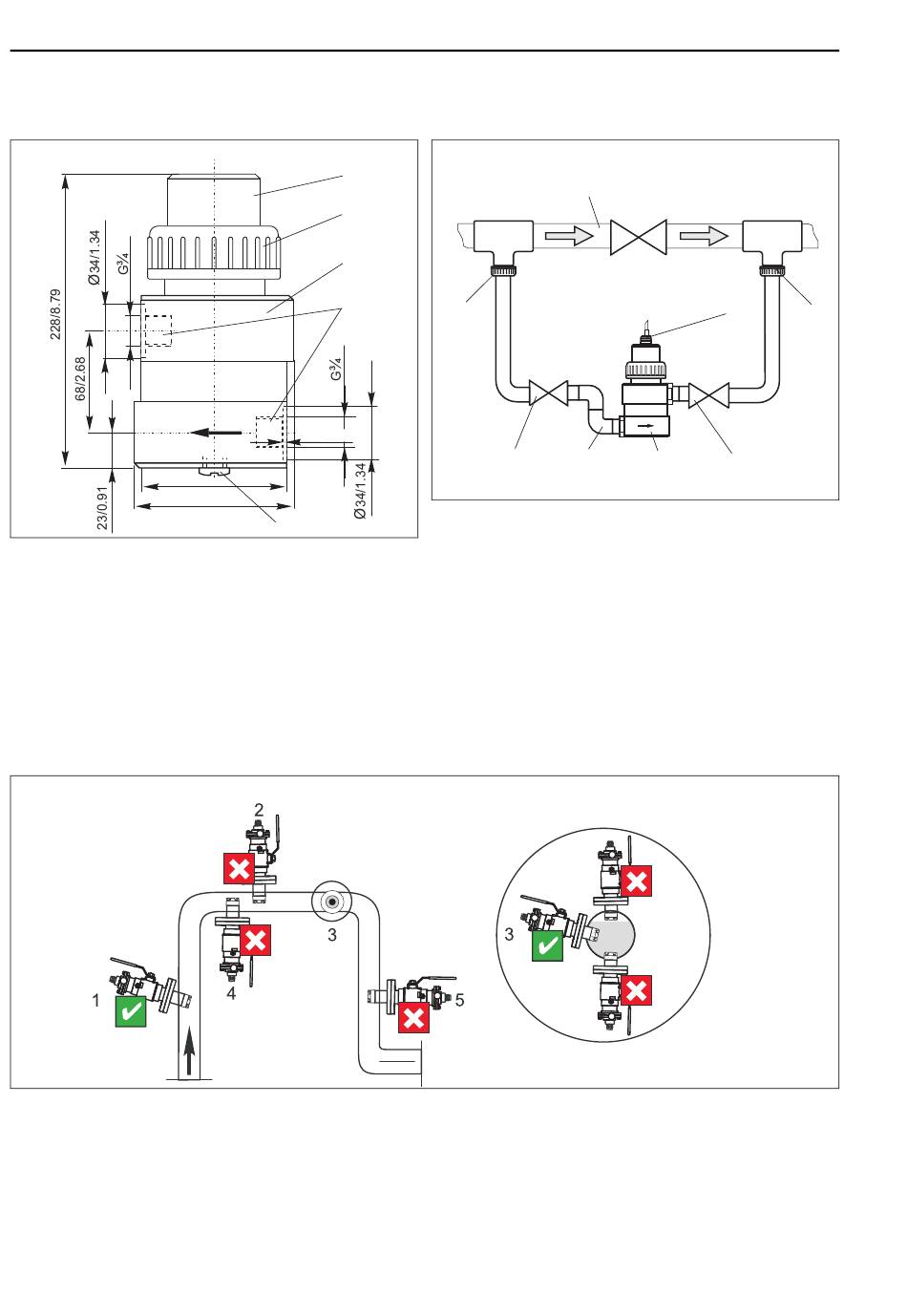

3.3.2 Chambre de passage COA250
mm/inch
90/3.54
Fig. 7: Chambre de passage COA250-A
1
Adaptateur pour le capteur
2
Bague taraudé
3
Corps de base
4
Raccord taraudé G¾
5
Bouchon aveugle (raccord pour la tête d'injection
COR3)
3.3.3 Sonde rétractable COA451
Fig. 9: Positions de montage adaptées et inadaptées avec la sonde rétractable COA451
1
Conduite montage, position idéale
2
Conduite horizontale par le haut, inadapté à cause des bulles d'air ou de la formation de mousse
3
Conduite horizontale, montage latéral avec un angle de montage adapté (selon le capteur, voir ci-dessous)
4
Montage la tête en bas, critique à cause de la possible formation de sédiments sur le capot sensible du capteur
5
Conduite descendante, inadapté
10
1
2
3
4
2.5/0.10
100/3.94
5
Détail A,
(vue du dessus)
8
7
Fig. 8: Installation en bypass avec des vannes manuelles ou
électrovannes
a0004113-de
1
Conduite principale
2
Retour eau de mesure
3
Capteur d'oxygène
4, 7
Vannes manuelles et électrovannes
5
Chambre de passage COA250-A
6
Coude 90˚
8
Prise d'eau de mesure
Détail A, rotation de 90°
1
6
5
(vue de côté)
Endress+Hauser
Oxymax COS61
3
2
4
a0004114
a0004117-de
