Installation
Placement
1.
Il n'est pas nécessaire de raccorder
l'insert Dimplex à un conduit
d'évacuation. S'assurer qu'il y
ait assez d'espace pour que l'air
circule sous l'unité et au moins 1 cm
derrière.
ATTENTION: Ne pas installer l'insert
directement sur de la moquette ou des
surfaces similaires qui peuvent restreindre
la circulation de l'air.
2.

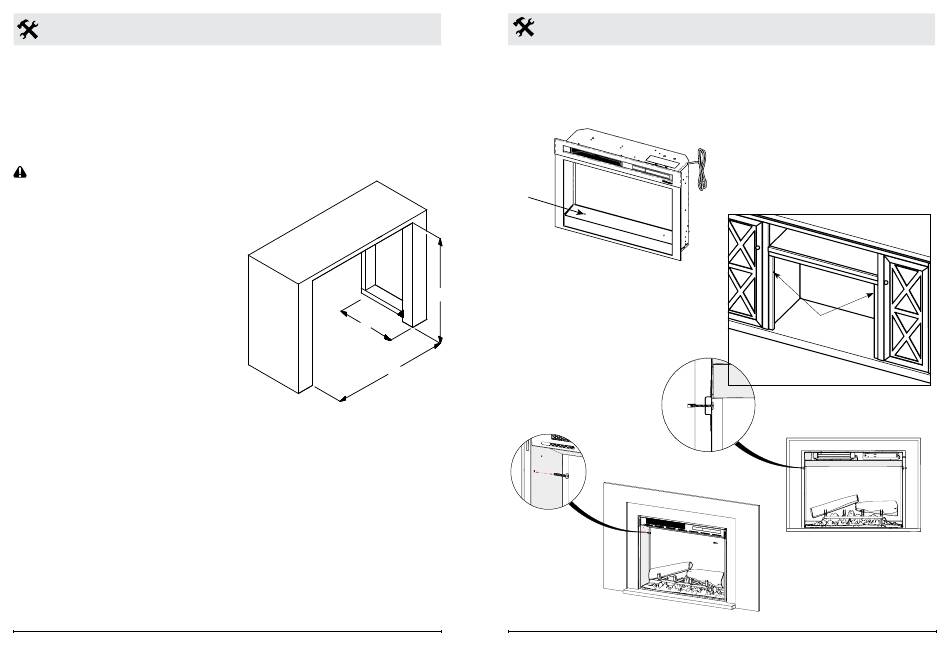

Installer l'unité dans une ouverture
aux dimensions minimum
suivantes :
Modèle XHD28
A 686 mm de large
B 587 mm de haut
C 203 mm de profondeur
Modèle XHD26
A 619 mm de large
B 470 mm de haut
C 203 mm de profondeur
Modèle XHD23
A 548 mm de large
B 508 mm de haut
C 203 mm de profondeur
46
3.
Si l'unité est installée dans une
ouverture de cheminée existante,
calfeutrer tous les orifices de tirage
et aérations avec un isolant non
fibreux pour empêcher que des
débris de la cheminée tombent sur
l'appareil. Ne pas installer dans
une cheminée existante exposée à
l'humidité.
C
A
Installation
Montage
1.
Le cas échéant, verser soigneusement
et répartir uniformément les granulés
fournis dans le bac d'alimentation du
foyer.
Media
Tray
B
2a.
Si le produit est installé dans
un manteau Dimplex, s'assurer
d'abord qu'il y a des orifices dans
les panneaux latéraux près du
haut, comme illustré ci-dessous. Si
c'est le cas, aligner l'avant du foyer
(sans la vitre) sur la façade du
manteau. Introduire les vis fournies
dans les orifices avant sur les
faces intérieures du foyer. La vis va
s'aligner sur l'orifice du manteau,
ce qui va la maintenir en place.
Orifices dans les
panneaux latéraux
47
