COUTEAU À PASSE-PARTOUT INTERMEDIATE+ • CORTADOR DE LÁMINA PERIMÉTRICA INTERMEDIATE+
INTERMEDIATE+ PASSEPARTOUTSCHNEIDER • TAGLIERINA PER PASSEPARTOUT INTERMEDIATE+
FR
B. REPOSITIONNEMENT LONGITUDINAL DU GUIDE DE PASSE-
PARTOUT
OUTILS NÉCESSAIRES : Tournevis cruciforme, règle
Avant de repositionner longitudinalement le guide passe-partout, s'assurer tout
d'abord que cela est nécessaire en effectuant un test de parallélisme.
TEST DE PARALLÉLISME:
1. Verrouiller le guide de passe-partout longitudinalement au niveau du repère de
2 pouces (5,08 cm) sur l'échelle (Fig. 1).
2. Placer un morceau de chute de passe-partout sous le rail de réglage et vers le
haut contre le guide de passe-partout à l'extrémité de l'appareil.
3. À l'aide d'un crayon, tracer une ligne à travers le passe-partout.
4. Faire glisser le passe-partout complètement vers le bas vers soi en le gardant
sous la barre de guidage mais pas contre la barre d'équerrage.
5. Tracer une autre ligne à travers le passe-partout.
6. Le passe-partout ne doit à présent être traversé que par une seule ligne. Si les
deux lignes tracées ne s'alignent pas l'une sur l'autre, le parallélisme du guide
de passe-partout doit être rétabli.
POUR RÉTABLIR LE PARALLÉLISME:
1. Relâcher le guide de passe-partout.
2. À l'aide d'un tournevis cruciforme, desserrer d'un tour les quatre vis.
3. Placer une règle entre le guide de passe-partout et le rail de guidage (Fig. 2).
4. Faire glisser le guide de passe-partout contre la règle et le rail de guidage.
S'assurer du bon contact entre le guide de passe-partout et le rail de guidage
des deux côtés de la règle.
5. Resserrer les boutons noirs en premier.
6. Puis resserrer les quatre vis. Effectuer un autre test de parallélisme pour s'as-
surer que le guide de passe-partout est à présent parallèle.
D
B. PARALLELSTELLEN DER PASSEPARTOUTFÜHRUNG
BENÖTIGTE WERKZEUGE: Schraubenzieher, Lineal
Bevor Sie die Passepartoutführung erneut parallel stellen, versichern Sie sich zuerst,
dass sie nicht mehr parallel ist, indem Sie folgenden Test durchführen.
PARALLELTEST:
1. Stellen Sie die Passepartoutführung an der 5 cm-Markierung der Skala fest.
(Abb. 1)
2. Legen Sie ein Stück Passepartoutkarton so weit wie möglich von sich entfernt
unter die Führungsschiene. Schieben Sie es fest an die Passepartoutführung.
3. Ziehen Sie mit einem Bleistift entlang der Führungsschiene eine Linie auf dem
Karton.
4. Schieben Sie nun den Passepartoutkarton unter der Führungsschiene ganz zu
sich heran und drücken ihn erneut fest an die Passepartoutführung aber nicht
an den Anschlagarm.
5. Zeichnen Sie die Bleistiftlinie zu Ende.
6. Auf dem Passepartoutkarton sollte jetzt eine einzige durchgängige Bleistiftlinie
zu sehen sein. Wenn sich die Linien nicht treffen, muss die
Passepartoutführung nachgestellt werden, damit Sie wieder parallel ist.
PARALLELSTELLEN:
1. Lockern Sie die Passepartoutführung.
2. Lockern Sie die vier Schrauben neben den schwarzen Knöpfen durch eine Drehung
mit einem passenden Schraubenzieher.
3. Legen Sie ein Metalllineal zwischen die Führungsschiene und die
Passepartoutführung (Abb. 2)
4. Schieben Sie die Passepartoutführung an das Lineal und die Führungsschiene.
Versichern Sie sich, dass sowohl die Passepartoutführung als auch die
Führungsschiene fest am Lineal anliegen.
5. Ziehen Sie zuerst die schwarzen Knöpfe fest.
6. Ziehen Sie nun die vier Schrauben fest. Führen Sie erneut den Paralleltest aus, um
sicherzustellen, dass die Passepartoutführung nun parallel ist.
9
L o g a n G r a p h i c P r o d u c t s I n c . , 1 1 0 0 B r o w n S t r e e t , Wa u c o n d a , I L 6 0 0 8 4 To l l F r e e 1 8 0 0 3 3 1 6 2 3 2 w w w. l o g a n g r a p h i c . c o m
ESP
B. REPONER EN PARALELO LA GUÍA DE LA LÁMINA PERIMÉTRICA
HERRAMIENTAS NECESARIAS: Destornillador Phillips, Regla
Para reponer en paralelo la Guía de la Lámina Perimétrica, primero determine que
la Guía de la Lámina Perimétrica está fuera de paralelismo haciendo una prueba de
paralelismo.
PRUEBA DE PARALELISMO:
1. Trabe la Guía de la Lámina Perimétrica en la marca de 2" en la escala.
(Fig. 1)
2. Coloque una pieza de desecho de lámina perimétrica debajo del Carril Guía
y arriba contra la Guía de la Lámina Perimétrica en el extremo lejano de la
máquina.
3. Utilizando un lápiz, marque una línea a través de la lámina perimétrica.
4. Deslice la lámina perimétrica a todo lo que da cerca donde usted está para-
do manteniendo debajo del Carril Guía pero no contra la barra de escuadra.
5. Marque otra línea a través de la lámina perimétrica.
6. La pieza de lámina perimétrica debe ahora parecer como que solamente
tiene una sola línea a través de ella. Si las dos líneas dibujadas no se alin-
ean la una con la otra, la Guía de la Lámina Perimétrica necesita ser repues-
ta en paralelo.
PARA REPONER EN PARALELO:
1. Libere la Guía de la Lámina Perimétrica.
2. Utilice un destornillador de punta Phillips para aflojar una vuelta los cuatro
tornillos en cualquiera de los dos lados de las perillas negras.
3. Coloque una regla o borde recto entre la Guía de la Lámina Perimétrica y el
Carril Guía. (Fig. 2)
4. Deslice la Guía de la Lámina Perimétrica contra el borde recto y el Carril
Guía. Esté seguro que la Guía de la Lámina Perimétrica y el Carril Guía están
haciendo un sólido contacta en ambos lados del borde recto.
5. Vuelva a apretar las Perillas Negras primero.
6. Entonces vuelva a apretar los cuatro tornillos. Haga otra prueba paralela
para asegurarse de que la Guía de la Lámina Perimétrica está paralela
ahora.
ITL
B. RIPRISTINARE IL PARALLELISMO DELLA GUIDA DEL PASSEP-
ARTOUT
UTENSILI NECESSARI: cacciavite per viti con taglio a croce,
righello
Per ripristinare il parallelismo della guida del passepartout, accertare prima che
la guida non sia parallela effettuando una prova di parallelismo.
PROVA DI PARALLELISMO:
1. Bloccare la guida del passepartout sul segno 2" sul righello. (Fig. 1)
2. Posizionare un pezzo di cartoncino di scarto sotto la rotaia di guida e
contro la guida del passepartout all'estremità più lontana dell'attrezzo.
3. Con una matita, tracciare una linea attraverso il cartoncino.
4. Far scorrere il passepartout per l'intera lunghezza vicino al punto in cui vi
trovate, tenendolo sotto la rotaia di guida ma non contro la barra di
squadratura.
5. Tracciare un'altra linea attraverso il cartoncino.
6. Sul pezzo di cartoncino dovrebbe ora apparire una sola linea. Se le due
linee tracciate non si allineano l'una con l'altra, occorre ripristinare il par-
allelismo della guida del passepartout.
PER RIPRISTINARE IL PARALLELISMO:
1. Sbloccare la guida del passepartout.
2. Utilizzare un cacciavite per viti con taglio a croce per allentare di un giro
le quattro viti su uno dei lati delle manopole.
3. Posizionare un righello o un bordo diritto tra la guida del passepartout e
la rotaia di guida. (Fig. 2)
4. Far scorrere la guida del passepartout contro il bordo diritto e la rotaia di
guida. Accertarsi che sia la guida del passepartout che la rotaia di guida
si trovino a contatto con entrambi i lati del bordo diritto.
5. Serrare nuovamente prima le manopole nere.
6. Quindi serrare nuovamente le quattro viti. Eseguire un'altra prova di par-
allelismo che verificare che la guida del passepartout sia ora parallela.

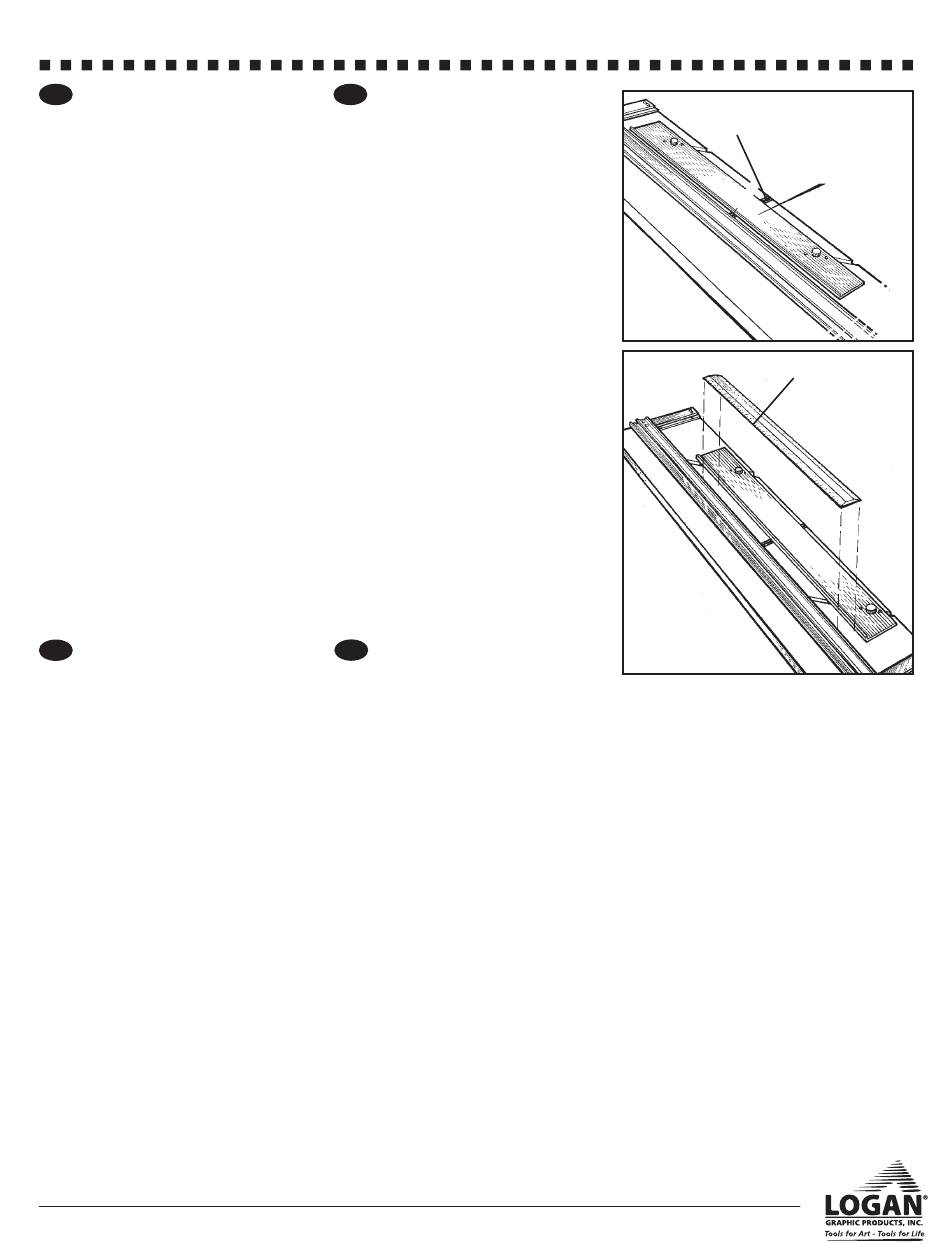

Modèle 450 • Modelo 450
Modell 450 • Modello 450
2"
Guía de Lámina Perimétrica
Fig 1
Abb 1
Règle
Fig 2
Borde Recto
Abb 2
Lineal
Bordo diritto
Guide de passe-partout
Passepartoutführung
Guida del passepartout
