Met De Sanitaire Kit 074307; Stookketels Cythia, Athena - Atlantic franco belge Sanit 105 Notice De Référence

Boiler Sanit 105, code 027 966 - Boiler Sanit 130, code 027 971
2.2.3 Stookketel Cythia, Athena

met de sanitaire kit 074307

•
Zijdelings boiler: De boiler kan links of rechts van de
ketel geplaatst worden.
•
D r a g e n d b o i l e r: De k e t e l m a g zo n d e r e n i g e
bevestiging op de sanitaire boiler geplaatst worden.
Niet geschikt voor: Cythia 1CH41, 1CH56R, 1CH69R,
Athena 1CH36, 1CH50R, 1CH67R
Zijdelings boiler
1087
of
1257
1195
Achteraanzicht
727
Bovenkantzicht
Dragend boiler
B
SWW
20x27 M
SKW
20x27 M
600
Achteraanzicht
Stookketel 22 kW + Sanit 105 = 1937
Stookketel 22 kW + Sanit 130 = 2037
B
Stookketel 27 kW + Sanit 105 = 2107
Stookketel 27 kW + Sanit 130 = 2207

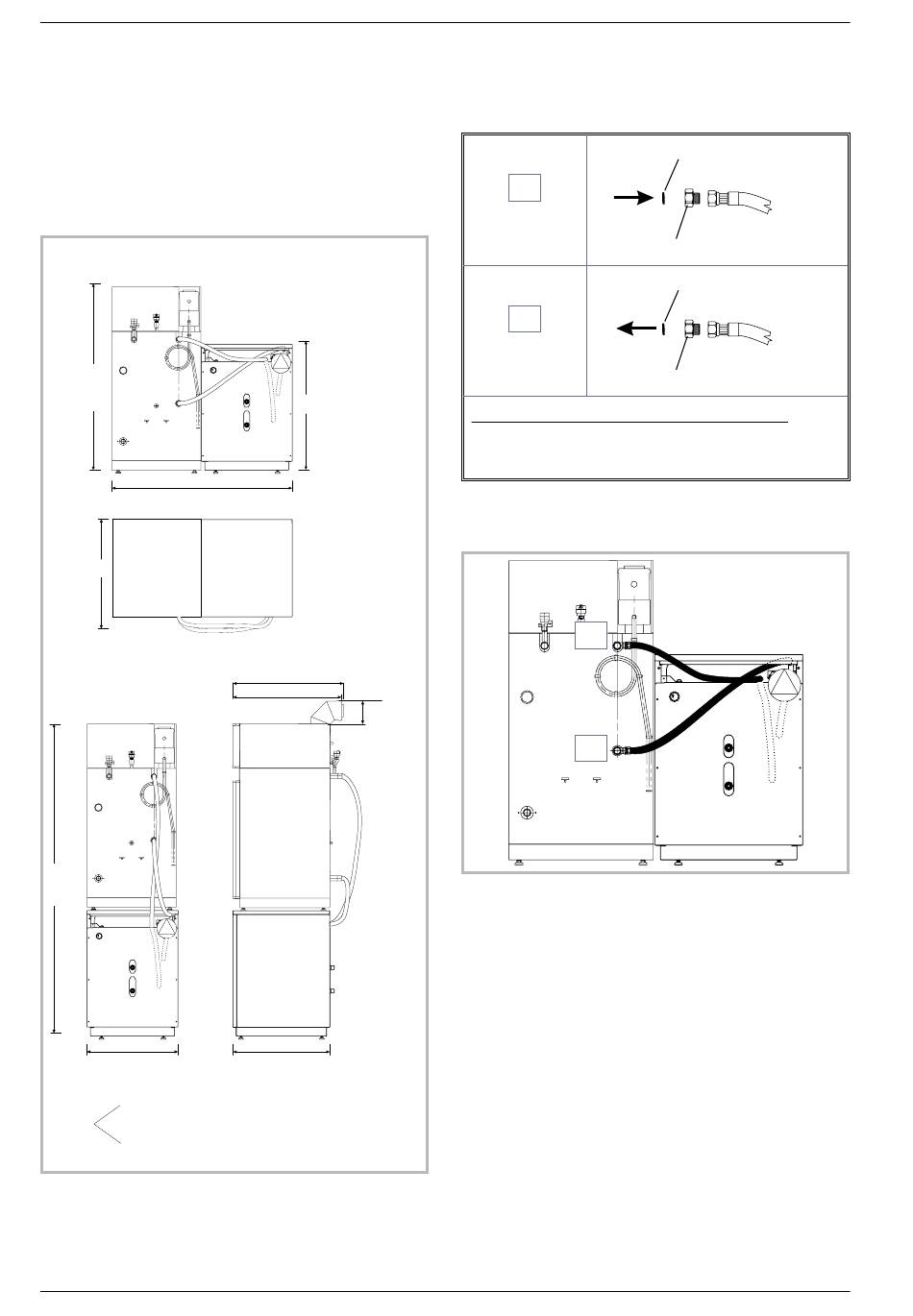

Figuur 12 - Afmetingen in mm
(met Cythia, Athena)
8
850
737
Aansluiting
muurdoorvoerpijp
727
155
641
Zijaanzicht
De soepele leidingen van de sanitaire kit aansluiten op
het vertrek en de retour van de ketel.
D
Départ
R
Retour
Toebehoren geleverd met de sanitaire boiler
4 - Verloopnippel F26x34 - M20x27
5 - Dichtingen 26x34
D
R
Figuur 13 - Aansluiting (met Cythia, Athena)
1
2
1
2
Gebruiksaanwijzing "1237"
