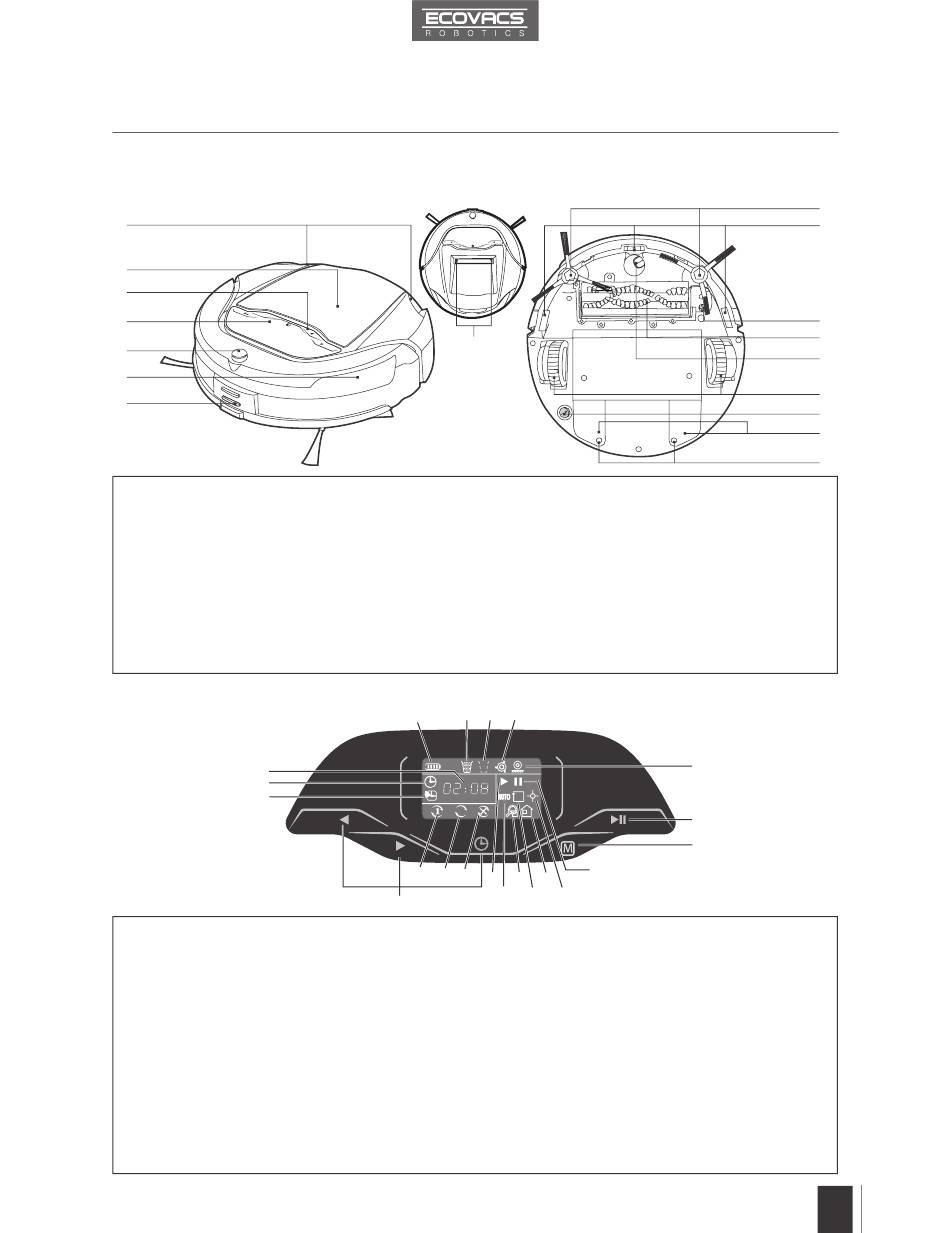

2.3 Produktübersicht
Roboter
1
2
3
4
5
6
7
1. Kontrollleuchten
2. Abdeckung
3. Bedienfeld
4. Display des Bedienfelds
5. Infrarot-Empfänger für Fernbedienung
6. Kollisionsschutzsensoren
7. Ladekontakte
8. Seitenbürsten
9. Absturzsensoren
Bedienfeld und Display des Bedienfelds
21
20
19
1. Akku-Ladestandsanzeige
2. Kontrollleuchte voller Staubbehälter
3. Kontrollleuchte fehlender Staubbehälter
4. Kontrollleuchte eingeklemmte Gegenstände
5. Kontrollleuchte fehlender Bodenkontakt des
Antriebsrads
6. START/PAUSE-Taste
7. Taste zur Wahl des Reinigungsmodus
8. Kontrollleuchte Pausenmodus
9. Kontrollleuchte Punktreinigung
10. Kontrollleuchte Rückführung zur Ladestation
11. Kontrollleuchte Randreinigung
