5.7
Réglages des brûleurs RS4D - RS5D - RS5D TL - RS5DF
5.7.1
Réglage de la tête de combustion
L'allumage doit avoir lieu à une puissance réduite et non supé-
rieure à 120 kW.
Pour mesurer la puissance à l'allumage :
débrancher le connecteur (CN1) du câble de la sonde d'ioni-
sation (voir paragraphe « Schéma électrique réalisé en
usineen usine » à la page 22). Le brûleur s'allume et se
met en sécurité après le temps de sécurité (3 s).
Exécuter 10 allumages avec blocages consécutifs.
Lire au compteur la quantité totale de gaz consommé.
Cette quantité devra être égale ou inférieure à :
3
0,10 Nm
pour G20 (gaz naturel H)
3
0,10 Nm
pour G25 (gaz naturel L)
3
0,03 Nm
pour G31 (GPL)
Celle-ci dépend du débit du brûleur. Pour le régler, tourner la vis

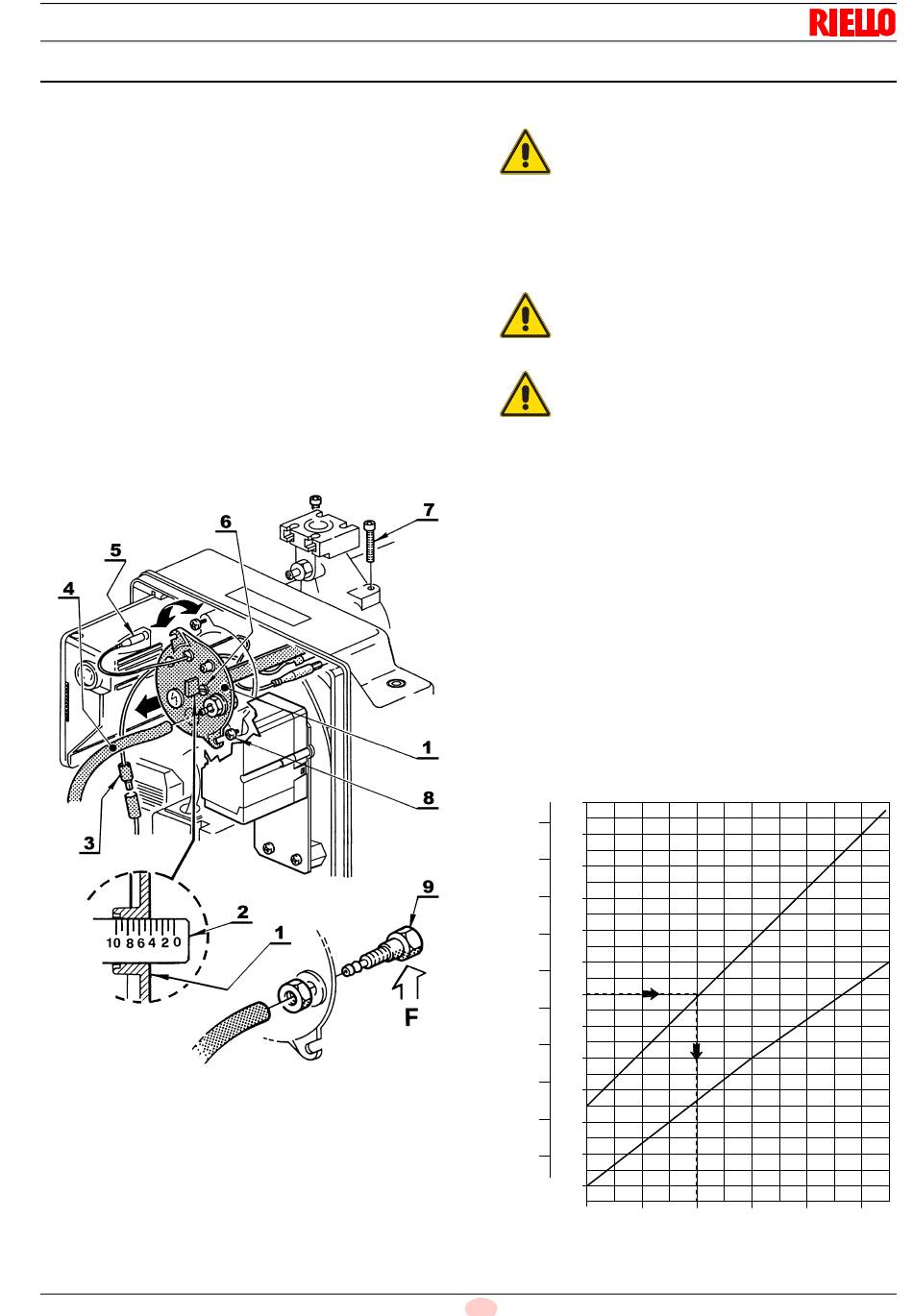

de réglage 6)(Fig. 13) dans le sens des aiguilles d'une montre ou
dans le sens inverse, jusqu'à ce que l'encoche sur la bride de
réglage 2)(Fig. 13) coïncide avec la surface extérieure du groupe
tête 1)(Fig. 13).
SW1019
5.7.2
Dépose du groupe tête
Pour extraire le groupe tête (Fig. 13), il faut :
débrancher les raccords 3) et 5) ;
retirer le tuyau 4) et desserrer les vis 8) ;
dévisser et enlever les vis 7), puis déposer le groupe porte-
tête 1) en effectuant une légère rotation vers la droite.
Installation
Il est recommandé de ne pas modifier la position
de réglage bride-coude 2)(Fig. 13) durant le dé-
montage.
PRÉCAUTION
5.7.3
Repose du groupe tête
Pour la repose, procéder inversement à la dépose, en replaçant
le groupe tête 1)(Fig. 13) dans sa position initiale.
Visser les vis 7)(Fig. 13) à fond sans les serrer.
Ensuite, les serrer au couple de 3 - 4 Nm.
PRÉCAUTION
Vérifier l'absence de fuite de gaz à travers les lo-
gements des vis durant le fonctionnement.
Si la prise de pression 11)(Fig. 13) est accidentel-
lement desserrée, il est recommandé de la resser-
ATTENTION
rer en veillant à ce que le trou (F)(Fig. 13) situé
dans la partie interne du groupe tête 1)(Fig. 13)
soit orienté vers le bas.
Dans le graphique de la (Fig. 14), la tête est réglée pour une ca-
pacité d'environ 230 kW. L'encoche 4 de la bride de réglage
coïncide avec la surface extérieure du groupe tête comme indi-
qué sur le schéma.
Exemple :
Le brûleur est installé dans une chaudière de 210 kW.
Pour un rendement de 90 %, le brûleur devra délivrer environ 230 kW.
Le schéma montre que pour cette puissance le réglage doit être
exécuté sur l'encoche 4.
REMARQUE :
Le schéma est indicatif. Pour obtenir le meilleur rendement
du brûleur, il est conseillé de régler la tête en fonction des
exigences requises par le type de chaudière.
kcal/h
kW
350
290,000
330
270,000
310
250,000
290
270
230,000
250
210,000
230
190,000
210
170,000
190
150,000
Fig. 13
170
130,000
150
130
110,000
110
Encoche
17
F
0
2
4
6
20183748
8
10
Fig. 14
20141175
