Renson Panovista Max Instructions De Montage page 12

Panovista
nl
➀
➓
11

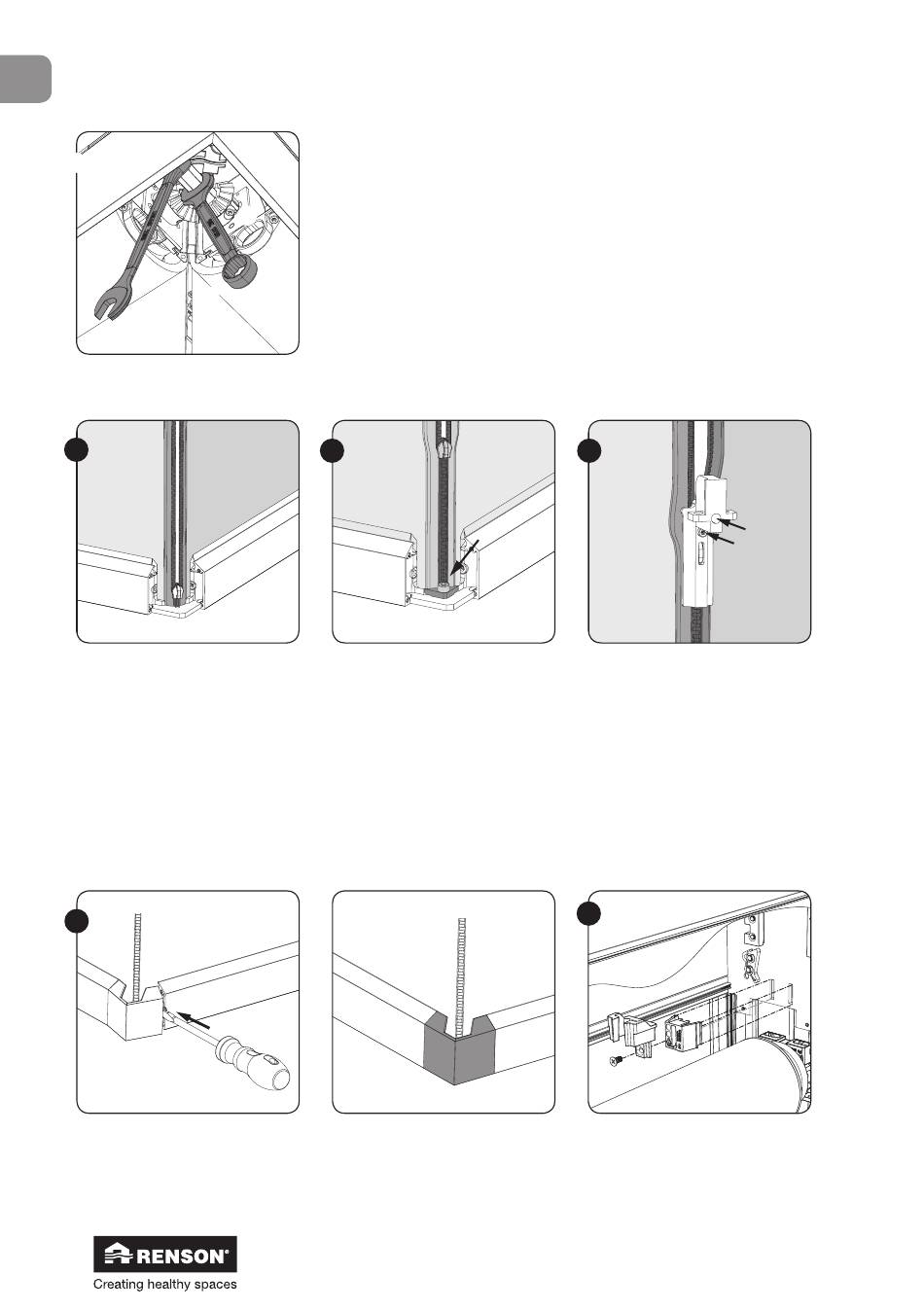

Breng de ritssluiter volledig
onderaan het doek om
beide doekdelen aan elkaar
vast te ritsen.
14
Klik de afdekkap van het hoekstuk voor de bevestiging van
de onderlatten vast. Gebruik indien nodig een schroeven-
draaier.
12
Max
®
– Om beide doeken uit te lijnen steekt u een moersleutel op
de zeskantas ➀. Houd deze tegen. Tip: schuif de ronde kant
van de moersleutel over de zeskant as om de doekrol te
blokkeren.
➁
– Draai vervolgens de tandwielspanvijs ➁ met een inbussleutel
nr 4 met handvat los om het tandwiel los te zetten t.o.v. zijn
as.
– Met behulp van twee moersleutels of een moersleutel en een
➂
ringratelsleutel ➂ kan de doekspanning van beide doeken
op elkaar afgestemd worden. Tip: geef de lagerkant iets
meer spanning. Hierdoor zullen beide onderlatten recht
hangen.
12
Zet de stop van de rits vast
in het driehoekig klemblokje
(inbussleutel nr. 4).
13
Positioneer beide delen van
het ritssysteem opnieuw
rond de ritssluiter en draai
stevig dicht met een inbus-
sleutel nr. 2,5.
Controleer dat de beide
delen van het ritsssyteem
mooi evenwijdig ten opzich-
te van elkaar vastgeschroefd
zitten.
15
➁
Klik het montagestuk vast.
Schroef de afdekplaat via
het montagestuk vast aan
de kast ➁.
