RTVS8
MODE D'EMPLOI
NOTE:
ATTENTION
MIW-RTVS8-FR-000 - 01 / 03 / 2022
VARIATEUR DE VITESSE À AUTOTRANSFORMATEUR
115-230 VAC AVEC COMMUNICATION MODBUS RTU
Au démarrage, le voyant COM vert clignote rapidement pendant 15 secondes pour
indiquer que l'appareil s'initialise.
■
Assurez-vous que les connexions sont correctes avant d'alimenter l'appareil.
■
Assurez-vous que la tension d'alimentation secteur est dans le courant nominal
maximal admissible du produit.
1.
Coupez l'alimentation secteur avant de connecter des câbles d'alimentation.
2.
Installez le capteur connecté dans une zone appropriée afin de mesurer les
conditions ambiantes pertinentes.
3.
Sélectionnez le mode de fonctionnement via Modbus Holding Register 11. Le
mode par défaut est le mode de transfert automatique.
3.1
Mode manuel
La valeur est prise par holding register 12, où vous pouvez définir l'étape de
sortie souhaitée (voir les étapes et les tensions correspondantes dans le
tableau 1 ci-dessus).
3.2
Modes automatiques
Lorsque le mode Auto a été sélectionné, le variateur modifie
automatiquement les cinq vitesses en fonction des valeurs mesurées
par le capteur connecté à la prise principale RJ45. Il existe deux modes
automatiques :
3.2.1
Chaque niveau peut prendre une valeur de 0 à 100 % avec les restrictions
suivantes : 0 = OFF, c'est-à-dire que l'étape est ignorée. Par exemple: Étape
1 = 17 %, Étape 2 = 34 %, Étape 3 = 0 %, Étape 4 = 68 %, Étape 5 = 85 %,
de 34 à 68 %, l'appareil sera à l'étape 2 et au-dessus de 68 % - à l'étape
4. Chaque seuil d'étape restreint par les étapes supérieures et inférieures
avec un minimum de 11% de différence, de sorte que lorsque l'hystérésis
est fixée à 10%, les seuils ne se chevauchent pas. Par exemple: Étape 1 =
17 %, Étape 2 = 34 %, Étape 3 = 51 %, Étape 2 peut prendre des valeurs de
28 % à 40 %. Le delta d'hystérésis est asymétrique, valide lorsque la valeur
d'entrée passe de valeurs élevées à faibles. L'appareil soustraira la valeur de
Δ du seuil d'étape et l'étape changera en dessous de la valeur résultante.
Par exemple: Étape 3 = seuil de 51 %, delta d'hystérésis = 2 %, étape 3 sera
activée au-dessus de 51% et désactivée en dessous de 49%. Un exemple
de mode de commutation directe lorsque Min Step = 0 et Max Step = 5
est donné dans la Fig. 4 ci-dessous. Les seuils sont de 17 % et le delta de
l'hystérésis est fixé de 2 à 10 % via le registre de maintien 16 (voir fig. 4).

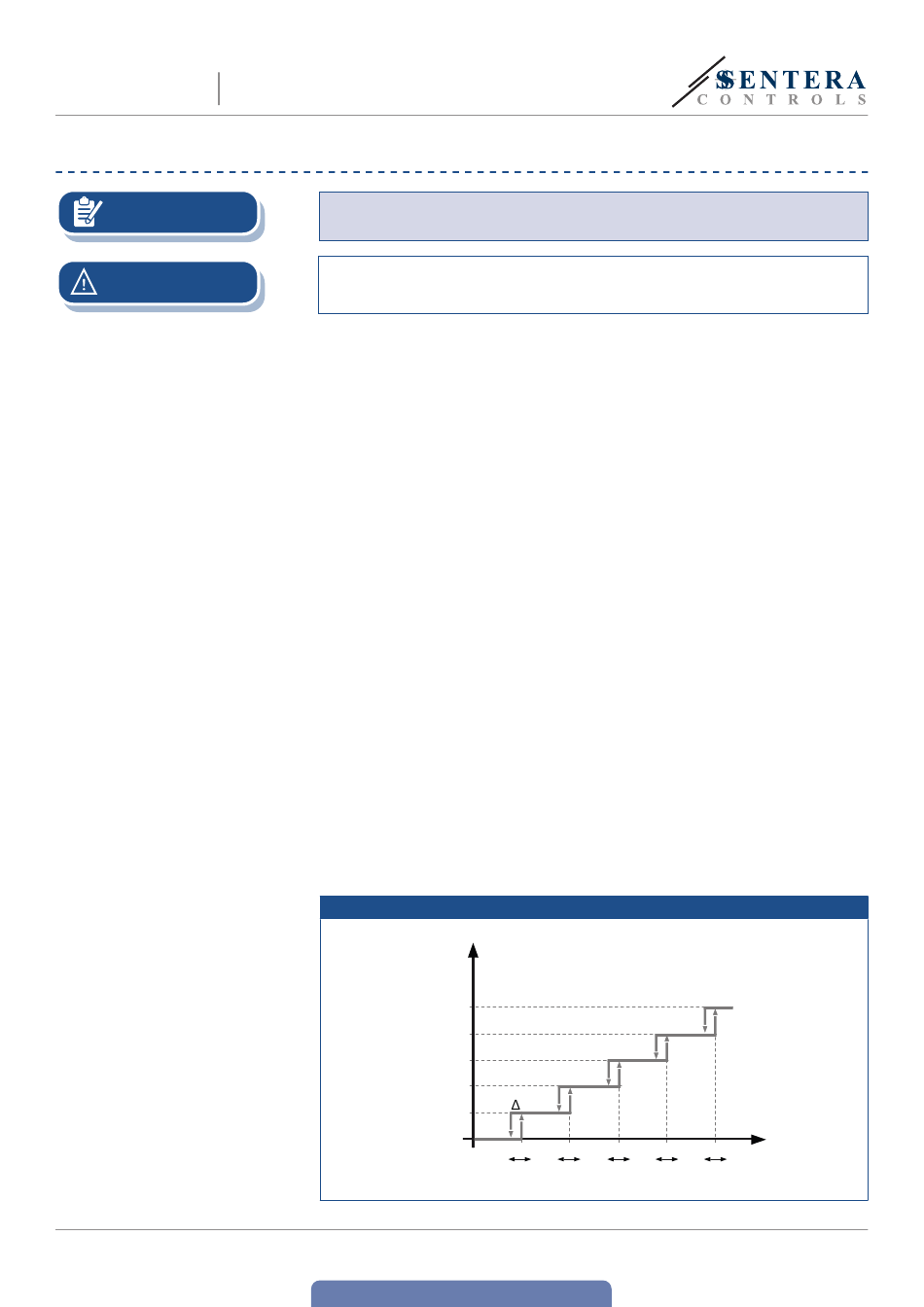

Fig. 4 Mode automatique 'forward': Vitesse faible à élevée
retour à la table des matières
Mode de transfert automatique. Voir le diagramme opérationnel
ci-dessous :
Uout (VAC)
230
190
170
Hystérésis
140
2—10 %
110
0
17
34
230
www.sentera.eu
190
170
Signal de
contrôle Modbus
RTU [%]
51
68
85
11 - 13
