RTVS8
ATTENTION
INSTRUCTIONS DE MONTAGE PAR ÉTAPES
MIW-RTVS8-FR-000 - 01 / 03 / 2022
VARIATEUR DE VITESSE À AUTOTRANSFORMATEUR
115-230 VAC AVEC COMMUNICATION MODBUS RTU

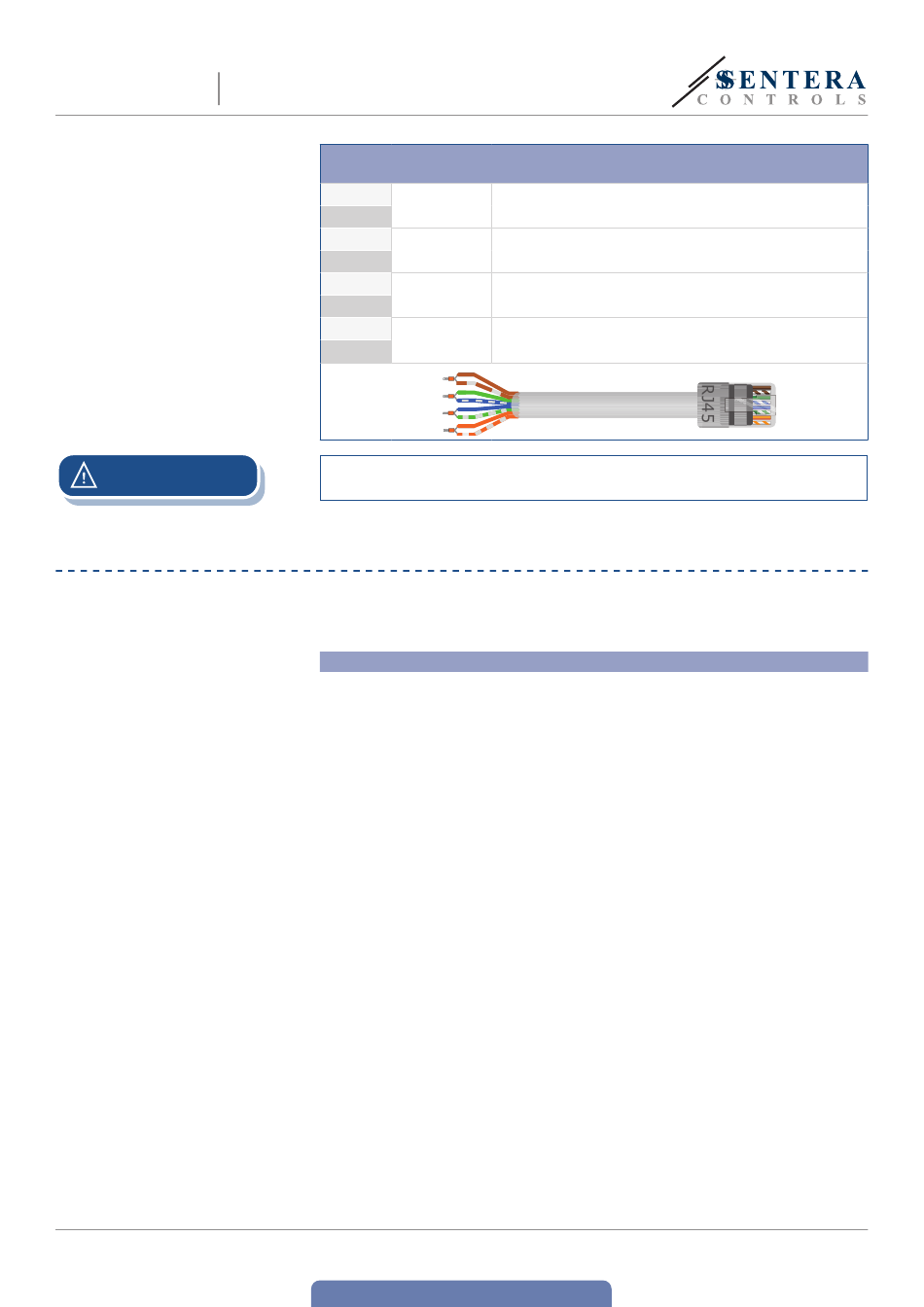

3 - Passerelle RJ45 - pour connecter un ordinateur avec le logiciel 3SModbus, la
Broche 1
Broche 2
Broche 3
Broche 4
Broche 5
Broche 6
Broche 7
Broche 8
Assurez-vous d'utiliser des câbles d'un diamètre approprié.
Avant de commencer à monter l'appareil, lisez attentivement « Sécurité et précautions
» et procédez comme suit : Choisissez une surface lisse et solide pour l'installation
(un mur, un panneau, etc.).
Procédez comme suit :
1.
Dévissez le couvercle avant et ouvrez le boîtier. Attention au câble plat qui relie
les LED à la carte de circuit imprimé.
2.
Fixez l'appareil sur le mur ou le panneau à l'aide des vis et des chevilles fournies.
Gardez à l'esprit la position de montage correcte et les dimensions de montage
de l'appareil. (Voir Fig. 1 Dimensions de montage et Fig. 2 Position de montage).
3.
Faites attention aux instructions suivantes afin de minimiser la température de
fonctionnement:
3.1
Respectez les distances à la fois entre le mur / plafond et l'appareil et entre
deux appareils comme indiqué à la Fig. 2. Afin d'assurer une ventilation
suffisante du variateur, le dégagement de chaque côté doit être maintenu.
3.2
Lors de l'installation de l'appareil, veuillez garder à l'esprit que plus vous
l'installez haut, plus l'appareil sera chaud. Par exemple, dans un local
technique, la hauteur d'installation correcte peut être d'une grande
importance. N'installez pas le variateur au-dessus de l'équipement de
chauffage ou des sources de chaleur.
3.3
Si la température ambiante maximale ne peut pas être respectée, veuillez
fournir une ventilation / refroidissement forcé supplémentaire.
Le non-respect des règles énumérées ci-dessus peut réduire la durée de vie et
décharger le fabricant de toute responsabilité.
retour à la table des matières
passerelle Internet Sentera ou un système BMS
A
Communication Modbus RTU (RS485), signal A
/B
Communication Modbus RTU (RS485), signal /B
8
8 mm
GND
7
6
8 mm
/B
5
4
A
8 mm
3
2
8 mm
24 VDC
1
www.sentera.eu
Ne pas connecter à votre ordinateur
Ne pas connecter à votre ordinateur
8
7
6
6
5
5
4
4
4
3
3
3
2
1
6 - 13
