Mise en service via le menu de configuration
68
12.3

Configuration d'une mesure de niveau

R
E

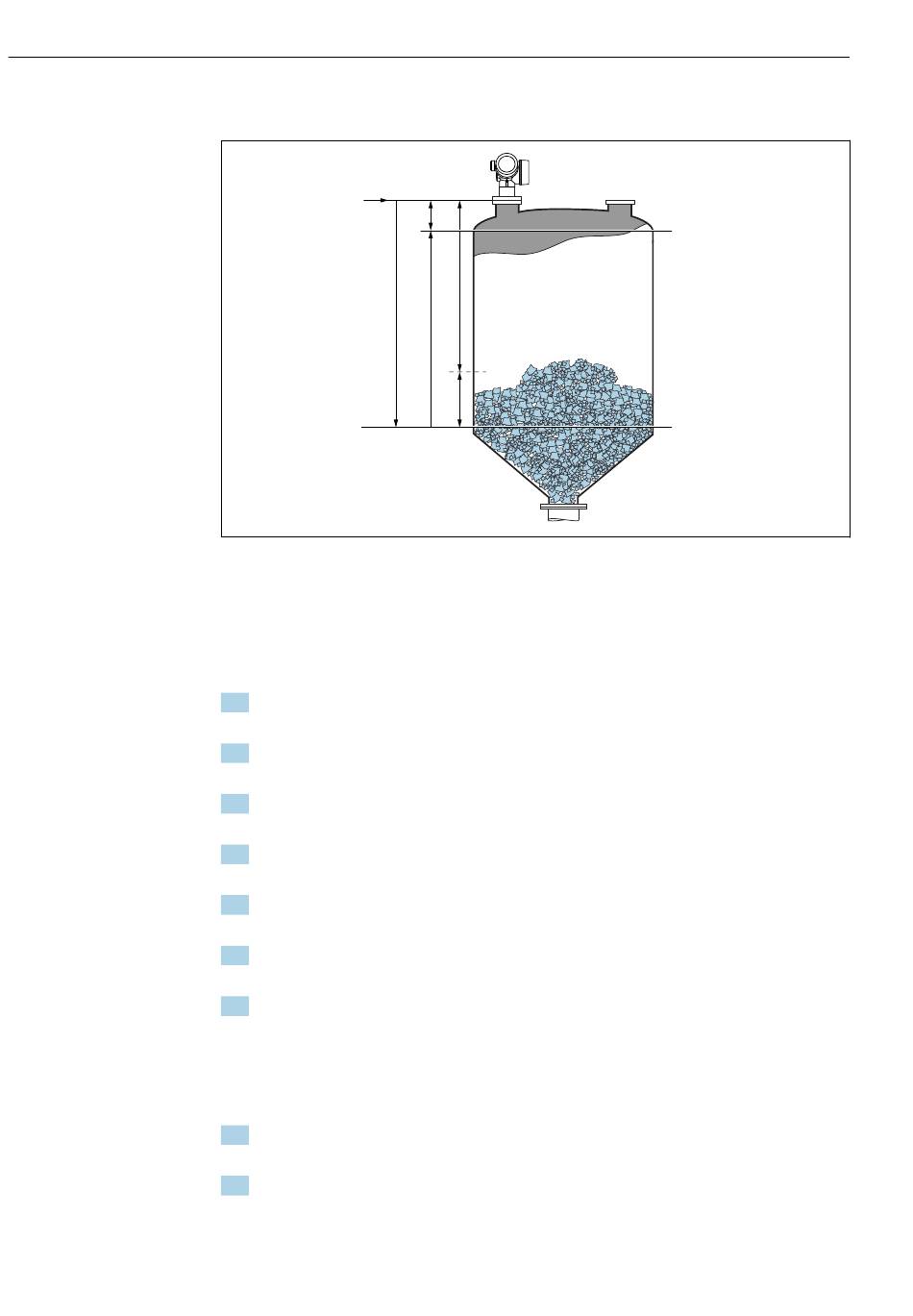

 32
Paramètres de configuration pour la mesure de niveau dans les solides
R
Point de référence de la mesure
D
Distance
L
Niveau
E
Distance du point zéro (= zéro)
F
Plage de mesure (= étendue)
1. Configuration → Désignation du point de mesure
 Entrer la désignation du point de mesure.
2. Configuration → Unité de longueur
 Sélectionner l' u nité de longueur.
3. Configuration → Type de cuve/silo
 Sélectionner le type de cuve.
4. Configuration → Vitesse remplissage solide max
 Sélectionner la vitesse de remplissage maximale prévue.
5. Configuration → Vitesse vidange solide max
 Sélectionner la vitesse de vidange maximale prévue.
6. Configuration → Distance du point zéro
 Entrer la distance vide E (distance entre le point de référence R et le niveau 0%)
7. Si la gamme de mesure ne couvre que la partie supérieure de la cuve ou du silo (E est
bien inférieur à la hauteur de la cuve/du silo), il est obligatoire d' e ntrer la hauteur
réelle de la cuve ou du silo dans le paramètre. S' i l y a un cône de sortie, la hauteur de
la cuve ou du silo ne doit pas être ajustée car généralement E est à peine inférieur à la
hauteur de la cuve ou du silo dans ces applications.
Configuration → Configuration étendue → Niveau → Hauteur cuve/silo
8. Configuration → Plage de mesure
 Entrer la distance "plein" F (distance entre les marques 0% et 100%).
9. Configuration → Niveau
 Affiche le niveau mesuré L.
BD
D
F
L
Micropilot FMR67 HART
100%
0%
A0016934
