 16 Dimensions : mm (in)

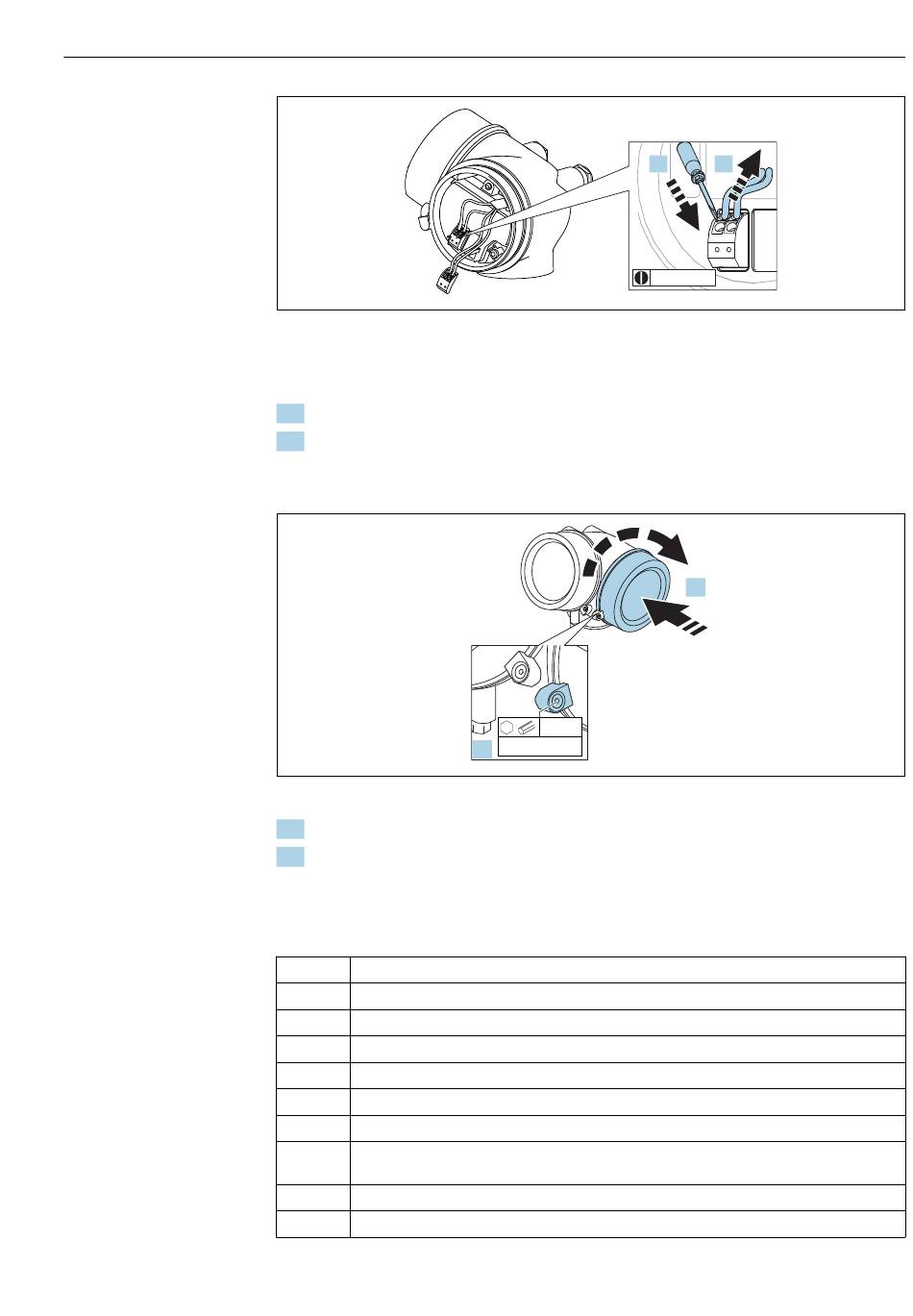

Pour retirer les câbles de la borne :
1. A l' a ide d' u n tournevis plat ≤ 3 mm, appuyer sur la fente entre les deux trous de borne
2. tout en tirant simultanément l' e xtrémité du câble hors de la borne.

Fermeture du couvercle du compartiment de raccordement

1. Revisser fermement le couvercle du compartiment de raccordement.
2. Pivoter la griffe de sécurité de 90 ° dans le sens inverse des aiguilles d' u ne montre et
la serrer avec 2,5 Nm (1,84 lbf ft) à l' a ide de la clé pour vis six pans (3 mm).
7.1.7 Contrôle du raccordement
 L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ?
 Les câbles utilisés satisfont-ils aux exigences ?
 Les câbles sont-ils dotés d' u ne décharge de traction adéquate ?
 Tous les presse-étoupe sont-ils montés, serrés fermement et étanches ?
 La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ?
 L' o ccupation des bornes est-elle correcte ?
 Le cas échéant : Le fil de terre est-il correctement raccordé ?
Si la tension d' a limentation est présente, l' a ppareil est-il opérationnel et un affichage apparaît-il

sur le module d' a ffichage ?
 Tous les couvercles de boîtier sont-ils montés et fermement serrés ?
 La griffe de sécurité est-elle correctement serrée ?
3 mm
2,5 Nm
2.
Raccordement électrique
1. 2.
≤ 3 (0.12)
1.
A0013661
A0021491
41
