6 Installation
Raccordement monophasé ou biphasé à
3 conducteurs (version américaine)
Prudence !
En cas de raccordement monophasé ou
biphasé à 3 conducteurs, la section du
conducteur doit être d'au moins
2
2,5 mm
.
Pour raccorder le Liquid Cooling Package au réseau
électrique à l'aide d'un câble monophasé ou biphasé à
3 conducteurs (L1, L2 (N), PE), procéder en principe de
la même manière que pour le raccordement à 3 conduc-
teurs, monophasé de la version globale.
Respectez toutefois les schémas de raccordement
suivants de la fiche de raccordement pour un raccor-
6
dement monophasé ou biphasé.

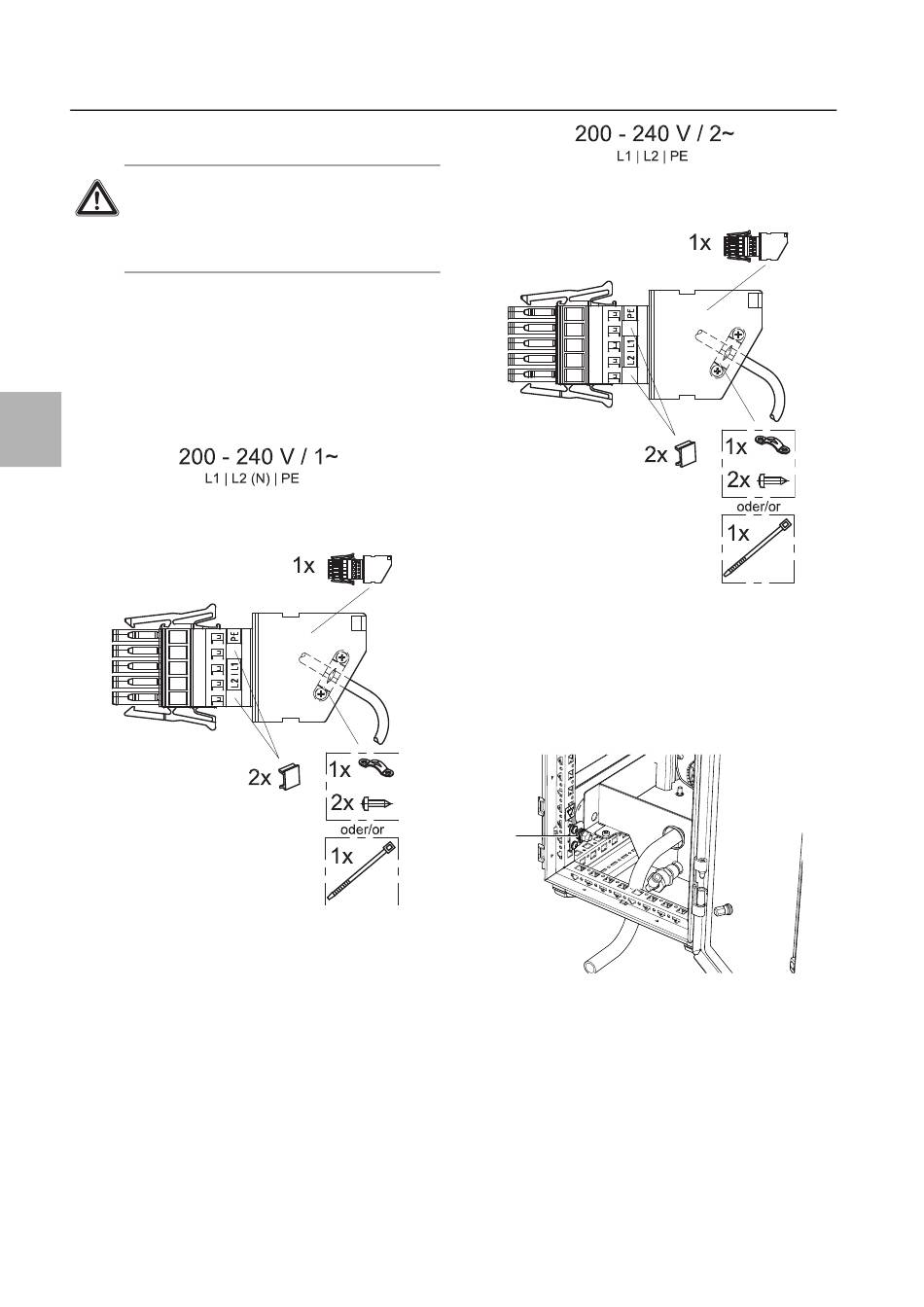

Fig. 77 :
schéma de la fiche de raccordement pour raccorde-
ment monophasé – version américaine
46
Fig. 78 :
schéma de la fiche de raccordement pour raccorde-
ment biphasé – version américaine
6.1.2
Équipotentialité
Pour intégré le LCP dans le système d'équipotentialité
existant du client, il faut raccorder un câble au point de
raccordement des liaisons équipotentielles. Le point de
raccordement est identifié avec le symbole réglemen-
taire.
1
Fig. 79 :
équipotentialité
Légende
1
Équipotentialité
6.1.3
Raccordement de l'eau de refroidissement
Deux raccordements filetés G1½" (filetage extérieur) pla-
cés sur les canalisations montantes et descendantes du
Liquid Cooling Package (face arrière de l'appareil en
bas) permettent de le relier au réseau d'eau froide. Les
tubulures de raccordement sont horizontales et orien-
tées en oblique vers l'arrière.
