3 Description du produit
si possible d'attribuer facilement le commutateur corres-
pondant dans le module électronique.
Le module électronique est constitué des composants
suivants :
– 3 interrupteurs Marche/Arrêt pour les paires de venti-
lateurs 1/2, 3/4 et 5/6
– Bloc d'alimentation AC/DC pour l'alimentation de l'UC
CMC III
3
– Dispositifs de protection CEM

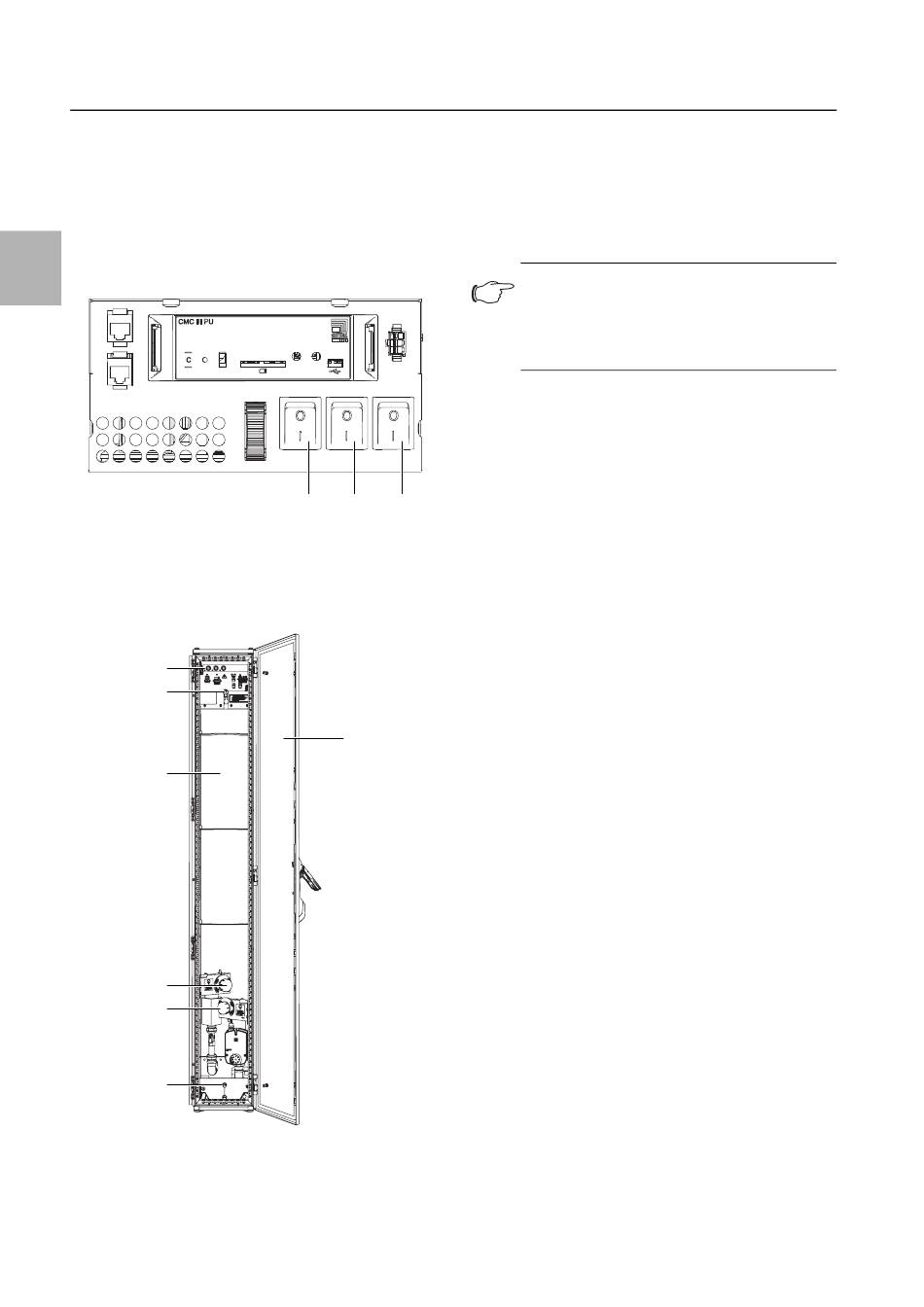

Fig. 14 :
module électronique
Légende
1
Interrupteur Marche/Arrêt – ventilateurs 1/2
2
Interrupteur Marche/Arrêt – ventilateurs 3/4
3
Interrupteur Marche/Arrêt – ventilateurs 5/6
7
6
5
4
3
2
Fig. 15 :
face arrière LCP Inline – porte arrière ouverte
Légende
1
Porte arrière LCP
2
Bac collecteur avec écoulement des condensats
16
3
4
5
6
7
Le Liquid Cooling Package est constitué d'une ossature
robuste soudée dans laquelle sont logés l'échangeur
thermique, les modules de ventilation et le module hy-
draulique.
Deux panneaux en tôle – une jupe large et une jupe
étroite – sont montés sur chaque face latérale, à droite
1
2
3
et à gauche.
À l'avant, les jupes sont pourvues sur toute leur hauteur
d'ouvertures de sortie d'air pour assurer l'arrivée d'air
froid aux serveurs (LCP Rack) ou à l'allée froide
(LCP Inline).
Pour assurer l'évacuation de l'air chaud du serveur, sur
le LCP Rack, les jupes latérales à l'arrière sont pourvues
d'extraction d'air sur toute leur largeur.
Sept tablettes sont réparties entre ces jupes latérales,
1
cinq pour le LCP Inline affleurant, et elles divisent la par-
tie avant du Liquid Cooling Package en plusieurs com-
partiments de hauteurs différentes. La tablette supé-
rieure est prévue pour loger le module électronique. Les
compartiments abritant les ventilateurs se trouvent en
dessous. Tous les composants dédiés à l'alimentation
en eau de refroidissement et à la gestion des conden-
sats sont logés dans le module hydraulique installé dans
le fond du Liquid Cooling Package.
Les faces avant et arrière du Liquid Cooling Package
sont fermées par des portes dotées de fermetures en 4
points.
Sur le LCP Rack, ces portes ferment l'appareil. Sur le
LCP Inline en saillie et sur le LCP Inline affleurant, la
porte arrière est ajourée pour permettre d'évacuer l'air
chaud dans l'allée chaude. Sur le LCP Inline affleurant la
porte avant est elle aussi ajourée pour permettre l'arrivée
d'air de refroidissement dans l'allée froide.
En option, la face avant accueille l'écran tactile destiné à
la commande de l'appareil lorsqu'il est utilisé de manière
autonome.
Raccordement d'eau de refroidissement (entrée d'eau) –
filetage G1½"
Raccordement d'eau de refroidissement (sortie d'eau) –
filetage G1½"
Échangeur thermique air/eau
Purge d'air
Raccordement au réseau et raccordement pour une
pompe à condensats en option
Remarque :
La face arrière du LCP Rack a en principe la
même apparence que celle du LCP Inline. La
différence est qu'elle est fermée par une
porte non ajourée.
