Remarque :
Pour assurer une décharge de traction suffi-
sante lorsque les câbles ont un diamètre
12 mm, prévoir une deuxième bride de câble
et la poser sous le conducteur (fig. 73,
pos. 2).
Fermer le boîtier de décharge de traction en pressant
de haut en bas la partie supérieure contre la partie in-
férieure du boîtier (fig. 74).

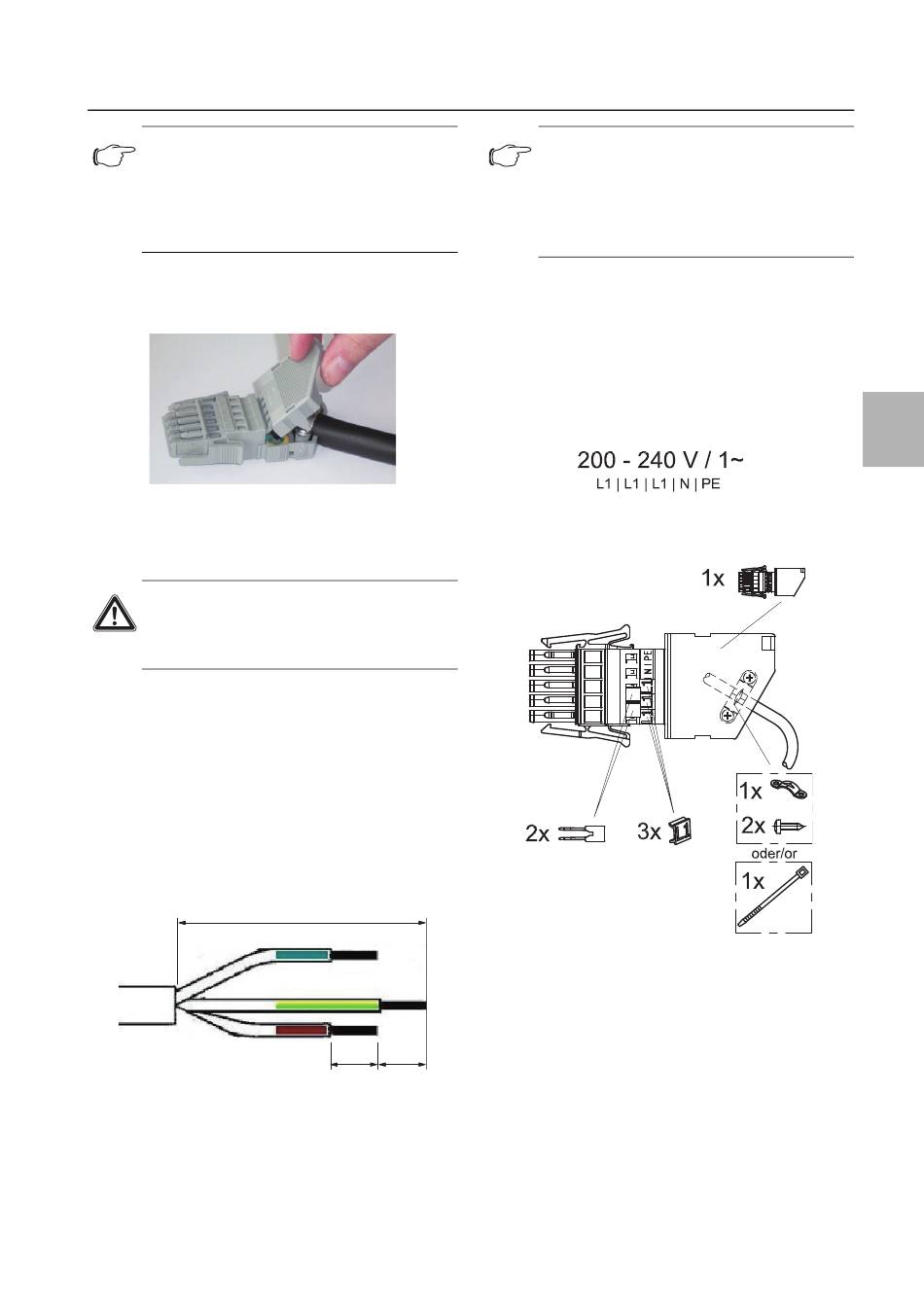

Fig. 74 :
fermeture du boîtier de décharge de traction
Raccordement monophasé à 3 conducteurs (ver-
sion globale)
Prudence !
En cas de raccordement monophasé à 3
conducteurs, la section du conducteur
doit être d'au moins 2,5 mm
Pour raccorder le Liquid Cooling Package au réseau
électrique à l'aide d'un câble monophasé à 3 conduc-
teurs (L1, N, PE), procéder comme suit :
Ôter la gaine en caoutchouc du câble d'alimentation
sur une longueur d'environ 45 mm.
Raccourcir le fil neutre (N) et les conducteurs de
phases (L) pour que leur longueur ne fasse plus que
35 mm. Seul le fil de protection est maintenu à la lon-
gueur d'environ 45 mm.
Dénuder tous les fils sur une longueur d'environ 9 mm
en utilisant un outil approprié.
Fig. 75 :
élimination de la gaine en caoutchouc et de l'isolation –
dimensions à respecter
Rittal Liquid Cooling Package
2
.
45
9
9
Remarque :
L'exemple montre un codage allemand des
couleurs d'après la norme DIN VDE 0293 :
bleu = fil neutre N
brun = fil de phase L
jaune/vert = fil de protection PE
Équiper les extrémités des conducteurs avec des
cosses non isolées. Pour le sertissage des cosses, uti-
liser une pince à sertir appropriée avec cliquet de blo-
cage pour éviter l'ouverture prématurée.
Ponter les raccordements de phases sur la fiche de
raccordement à l'aide des ponts joints à la livraison.
Posez un pont entre les conducteurs des phases L1
et L2 et un pont entre les conducteurs de phases L2
et L3.
Fig. 76 :
schéma de la fiche de raccordement pour raccorde-
ment monophasé – version globale
Insérez dans la fiche de raccordement au-dessus des
raccordements de phases les identificateurs corrects
joints à la livraison (3 x L1).
Continuer le raccordement de la fiche de raccorde-
ment conformément aux indications mentionnées
sous « Raccordement triphasé à 5 conducteurs ».
6 Installation
45
