Bloquez le ventilateur dans le logement à tiroir en fer-
mant la porte du ventilateur.

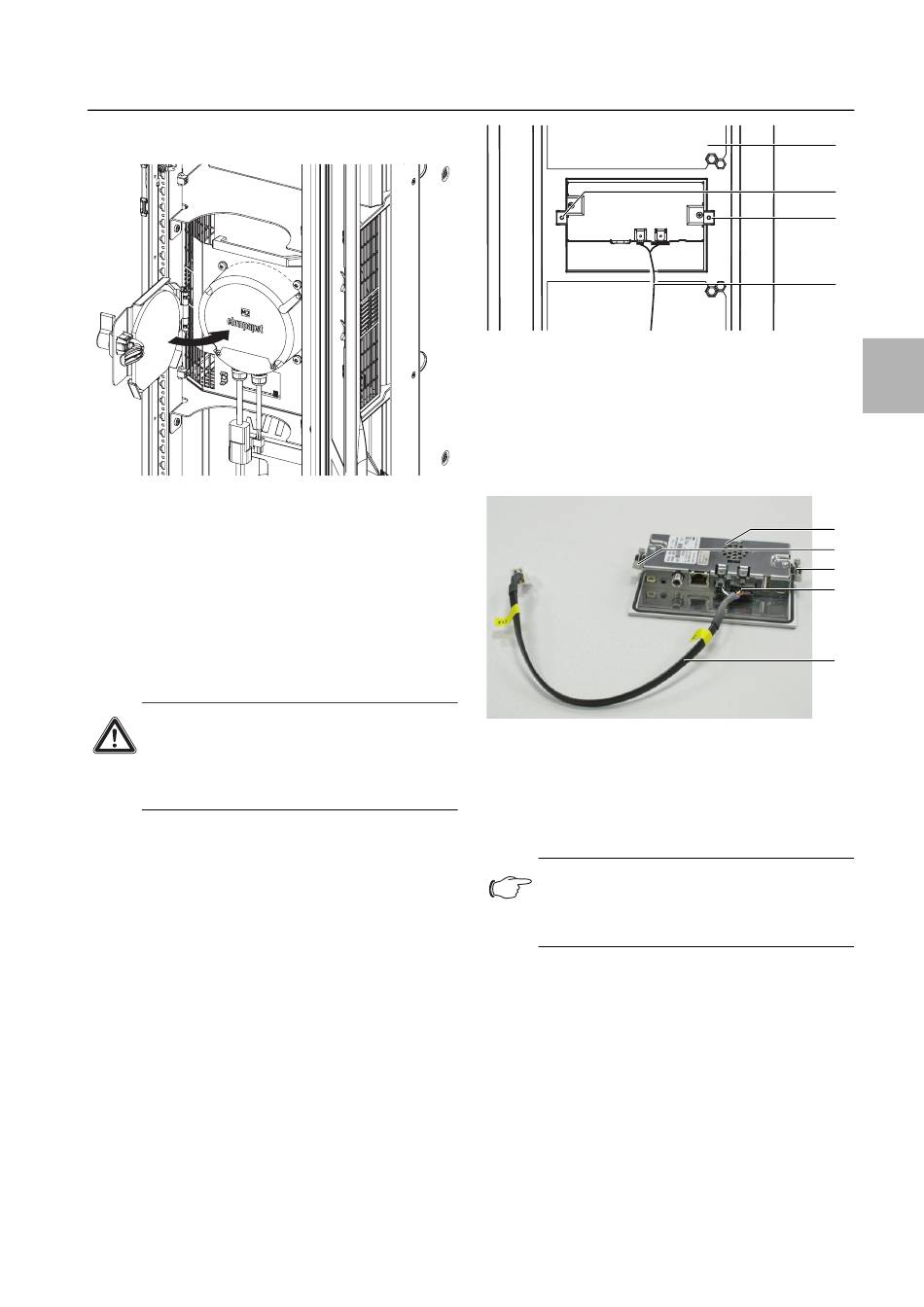

Fig. 54 :
fermeture de la porte du ventilateur
Au niveau du module électronique, mettez de nouveau
en position de marche le disjoncteur-protecteur de la
paire de ventilateurs dont vous avez remplacé un ven-
tilateur.
Dans le logiciel, activez le ventilateur que vous avez
installé (voir paragraphe 7.2.4 « Configuration du
LCP ».
5.4
Montage de l'écran en option
(SK 3311.030)
Prudence ! Risque de blessure !
Lors de l'installation de l'écran, il existe
un risque de blessure dû aux arêtes
vives à l'intérieur du LCP. Portez l'équi-
pement de protection individuelle !
À la livraison, la porte avant du Liquid Cooling Package
est déjà préparée pour le montage de l'écran en option.
Pour cela, une découpe correspondante est prédécou-
pée. Il suffit de casser les barrettes de fixation.
Ouvrez la porte avant du Liquid Cooling Package.
Cassez les barrettes de fixation sur la découpe prépa-
rée de l'écran de la porte avant du Liquid Cooling
Package et retirez le couvercle.
Insérez l'écran de l'extérieur dans l'espace prévu à cet
effet jusqu'à ce qu'il soit calé à l'avant contre la porte
(fig. 55, pos. 1) du Liquid Cooling Package.
Placez les brides de fixation avec les vis (fig. 56,
pos. 2) à gauche et à droite dans l'écran.
Serrez les deux vis de fixation de l'intérieur (IS 2,5)
(fig. 55, pos. 2).
Rittal Liquid Cooling Package
5 Montage et mise en place
Fig. 55 :
fixation de l'écran
Légende
1
Vue de l'intérieur de la porte LCP
2
Vis de fixation
3
Câble de raccordement
Insérez le câble de raccordement (fig. 56, pos. 4) en
bas dans l'écran (fig. 56, pos. 3).
Fig. 56 :
préparation de l'écran
Légende
1
Écran tactile
2
Brides de fixation
3
Fiche de branchement de l'écran (à 4 et 12 pôles)
4
Câble de raccordement
Remarque :
Pour les LCP d'une hauteur de 2200 mm, un
câble de l'écran prolongé est inclus dans le
sachet d'accessoires.
Branchez le câble de raccordement de l'écran dans la
prise correspondante sur le module électronique.
1
2
2
3
5
1
2
2
3
4
37
