À gauche et à droite détachez les deux fiches d'ali-
mentation DC et AC du ventilateur (fig. 47, pos. 2 et
4).
Détachez la mise à la masse du ventilateur (fig. 47,
pos. 3).
6
5
3
2

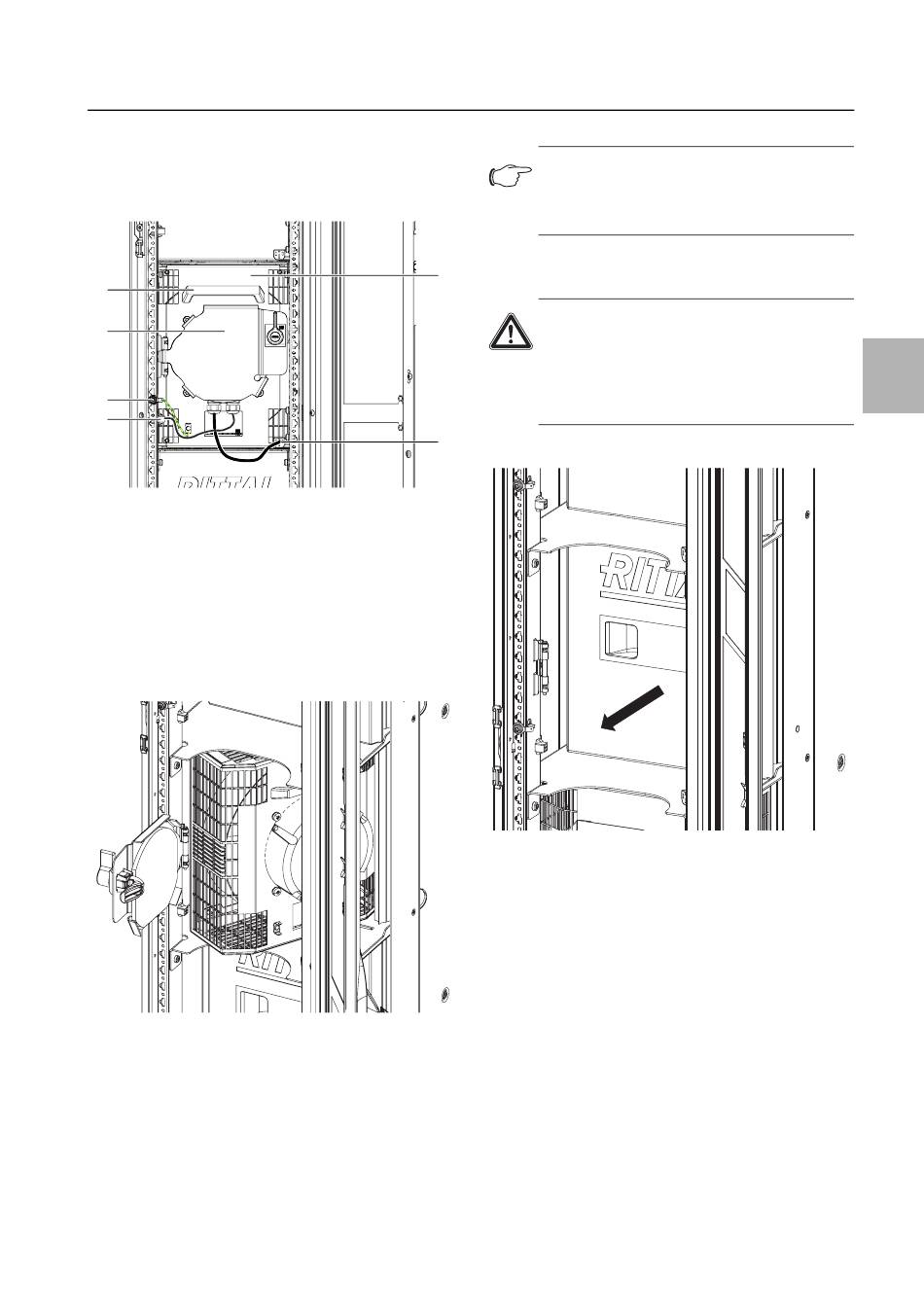

Fig. 47 :
module de ventilation dans son logement
Légende
1
Ventilateur
2
Fiche de raccordement DC
3
Mise à la masse
4
Fiche de raccordement AC
5
Porte de ventilateur
6
Poignée
Tournez le module ventilateur de 90° dans son loge-
ment à tiroir dans le sens antihoraire (fig. 48).
Fig. 48 :
module de ventilation tourné dans son logement
Saisissez le module de ventilation avec les deux mains
de part et d'autre du module et retirez-le de son loge-
ment à tiroir.
Rittal Liquid Cooling Package
5 Montage et mise en place
5.3.2
Installation d'un module de ventilation
Remarque :
L'emplacement de montage des différents
modules de ventilation peut varier selon la
charge.
À la livraison, tous les tiroirs qui ne sont pas occupés par
1
un ventilateur sont fermés avec des couvercles en tôle.
Prudence ! Risque de blessure !
Avant le montage et le démontage d'un
ventilateur, il est impératif de mettre
hors-tension le groupe ventilateur cor-
respondant en utilisant le disjoncteur-
protecteur correspondant.
4
Retirez le couvercle du logement à tiroir.
Fig. 49 :
couvercle dans le logement à tiroir
Pour ce faire, faites pivoter le couvercle de 90° si né-
cessaire.
5
35
