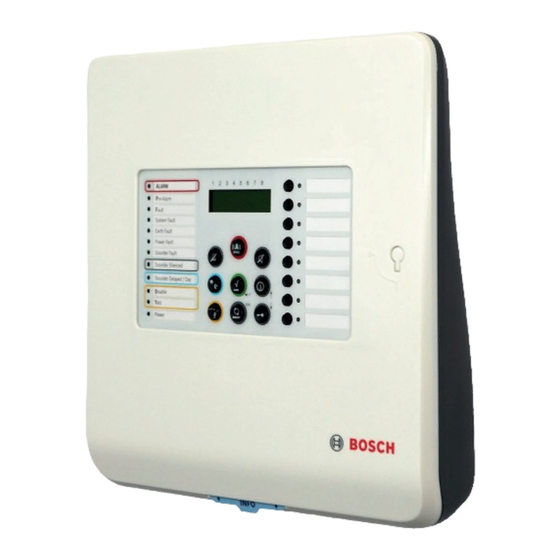

- Page 1 Centrale Incendie Conventionnelle FPC-500-2 | FPC-500-4 | FPC-500-8 Guide d'installation rapide...
- Page 3 ∅ 6 x 50 mm ∅ 6 x 50 mm (∅ 8 x 40 mm) (∅ 8 x 40 mm) ∅ 6 x 50 mm ∅ 6 x 50 mm Bosch Sicherheitssysteme Guide d'installation rapide F.01U.172.981 | 6.0 | 2012.04...
- Page 4 Batteries, alimentation de secours 24 V REMARQUE ! Veillez à respecter la polarité des batteries. Si la polarité est inversée, le fusible thermique de la carte principale de la centrale incendie réagira. F.01U.172.981 | 6.0 | 2012.04 Guide d'installation rapide Bosch Sicherheitssysteme...
- Page 5 à ce qu'elles ne bougent plus. Extensions REMARQUE ! Seules deux extensions peuvent être branchées : – FPC-500-2 : aucune extension ne peut être branchée – FPC-500-4 : une extension peut être branchée – FPC-500-8 : deux extensions peuvent être branchées...
- Page 6 2 Zones – 3 Alimentation auxiliaire – 4 Dispositifs de notification – 5 Alarme et relais de défaillance 1.7.1 Entrées 820Ω ± 5% 1.7.2 Zones 3,9kΩ Non certifié EN54-13 EN54-13 F.01U.172.981 | 6.0 | 2012.04 Guide d'installation rapide Bosch Sicherheitssysteme...
- Page 7 Respectez les réglementations locales concernant le nombre maximum de détecteurs par zone. 1.7.3 Alimentation auxiliaire 3,9kΩ Non certifié EN54-13 FLM-320-EOL4W EN54-13 1.7.4 Dispositifs de notification - - + + - - + + Bosch Sicherheitssysteme Guide d'installation rapide F.01U.172.981 | 6.0 | 2012.04...
- Page 8 Sélectionnez le jour en cours à l'aide des flèches directionnelles. Validez votre sélection dans le menu en appuyant sur la touche ACK. Répétez cette procédure pour sélectionner le mois, l'année et l'heure appropriés. F.01U.172.981 | 6.0 | 2012.04 Guide d'installation rapide Bosch Sicherheitssysteme...
- Page 9 Centrale Incendie Conventionnelle Installation | fr Après initialisation de la centrale incendie, vous accédez aux paramètres standard de la centrale. Bosch Sicherheitssysteme Guide d'installation rapide F.01U.172.981 | 6.0 | 2012.04...
- Page 10 Compt. alarme Infos système Vers. logiciel Jours fonct Menu Niveau de fonctionnement 2 – code nécessaire Voir config Config syst. Date/heure Tonal clavier Langue 1-A - L 2-M - Z F.01U.172.981 | 6.0 | 2012.04 Guide d'installation rapide Bosch Sicherheitssysteme...
- Page 11 3 Dés/Activer Zones Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 Zone 6 Zone 7 Zone 8 Sirène ACK #=Oui ESC=Non Relais ACK #=Oui ESC=Non Tout ACK #=Oui ESC=Non Bosch Sicherheitssysteme Guide d'installation rapide F.01U.172.981 | 6.0 | 2012.04...
- Page 12 3 Jamais 6 Défauts 1 Verrouillage 2 Non verrouill 7 Code 1 Niveau # Code 2 2 Niveau # Code 3 8 Hist. tests 1 Journal activé 2 Journal désac F.01U.172.981 | 6.0 | 2012.04 Guide d'installation rapide Bosch Sicherheitssysteme...
- Page 13 5 20 s 2 Délai total 4 Défaut alim 1 Sans délai 2 1 min de délai 3 5 min de délai 4 10 min de délai 5 15 min de délai Bosch Sicherheitssysteme Guide d'installation rapide F.01U.172.981 | 6.0 | 2012.04...
- Page 14 1 Entrée #1 1 Non utilisé 2 Exerc./évacuer 3 Silence 4 Niveau 2 5 Réinit. centrale 6 Déf. alim. ext 7 Déf. batt ext 2 Entrée #2 Voir Entrée # 1 (FPC-500-8) F.01U.172.981 | 6.0 | 2012.04 Guide d'installation rapide Bosch Sicherheitssysteme...
- Page 15 Voir CO/Relais 1 4 CO/Relais Voir CO/Relais 1 5 CO/Relais Voir CO/Relais 1 6 CO/Relais Voir CO/Relais 1 7 CO/Relais Voir CO/Relais 1 8 CO/Relais Voir CO/Relais 1 6 - Voir config Bosch Sicherheitssysteme Guide d'installation rapide F.01U.172.981 | 6.0 | 2012.04...
- Page 16 élevé. RESET Dans le menu, chaque élément est précédé d'un chiffre compris entre 1 et 8. Sélectionnez l'élément du menu désiré à l'aide des flèches directionnelles. F.01U.172.981 | 6.0 | 2012.04 Guide d'installation rapide Bosch Sicherheitssysteme...
- Page 17 4 Sirène en test Pas d'activat. 2 Relais alarme 1 Poss. silence Imposs. silenc 2 Ex. évac poss Ex évac impos 3 Alim. CO/Rel 1 CO/Relais 1 Zone = Alarme Bosch Sicherheitssysteme Guide d'installation rapide F.01U.172.981 | 6.0 | 2012.04...
- Page 18 | Paramètres par défaut Centrale Incendie Conventionnelle F.01U.172.981 | 6.0 | 2012.04 Guide d'installation rapide Bosch Sicherheitssysteme...
- Page 20 Bosch Sicherheitssysteme Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme, 2012...
