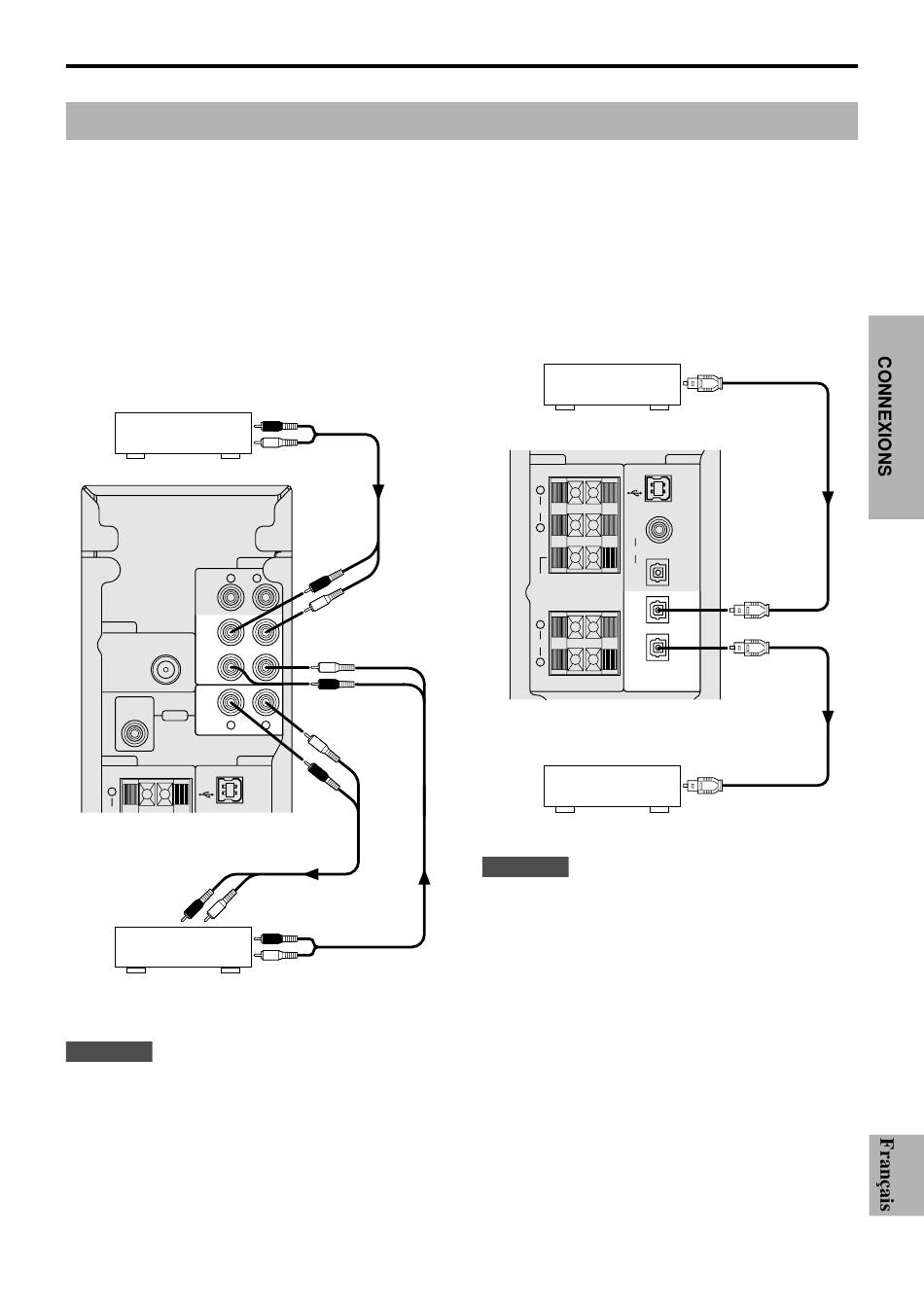

Raccordement des équipements audio
Les illustrations suivantes indiquent comment raccorder un lecteur CD, un enregistreur de MD, etc. en utilisant les
connexions analogiques et numériques. Un seul de ces raccordements, analogique ou numérique, suffit.
Raccordement audio
● Prendre garde de ne pas intervertir les canaux gauche
et droit.
● Si vous souhaitez enregistrer des signaux sonores
analogiques envoyés à cet appareil, connectez les
entrées analogiques de la platine magnétocassette ou
de l'enregistreur de MD à l'entrée REC OUT de cet
appareil.
Lecteur CD
R
PC IN
ANTENNA
AUX 1
IN
FM ANT
AUX 2
75 Ω UNBAL.
IN
REC
OUT
SUB
WOOFER
OUTPUT
R
SPEAKERS
–
+
USB
L
FRONT
(Modèle pour les E.U.)
LINE IN
R
(REC)
L
Platine magnétocassette
ou enregistreur MD
Remarques
● Raccordement d'une platine tourne-disque
Il n'est pas possible de brancher directement une platine
tourne-disque à cet appareil. Utilisez un préamplificateur
phono du commerce pour raccorder une platine tourne-disque
à cet appareil ou connectez une platine tourne-disque intégrée
à un amplificateur-égaliseur phono.
● Les sorties REC OUT et DIGITAL OPT OUT peuvent être
utilisées en même temps puisqu'elles émettent
indépendamment des signaux.
LINE OUT
R
L
ANALOG
L
R
L
L
R
L
L
DIGITAL
R
R
L
LINE OUT
(PLAY)
PREPARATIFS
Déballage ............................................ 2
Mise en place des piles ...................... 2
Connexions numériques
Remplacement des piles .................... 2
Si vous souhaitez enregistrer des signaux sonores
Portée de la télécommande ............... 2
numériques envoyés à cet appareil, connectez l'entrée
optique numérique d'un enregistreur MD ou d'un DAT à la
sortie DIGITAL OPT OUT de cet appareil.
Lecteur CD
SPEAKERS
–
+
USB
L
FRONT
COAX
R
IN
PC
OPT
IN
CENTER
4Ω MIN.
/SPEAKER
–
+
AUX 1
OPT IN
L
REAR
OPT
OUT
R
(Modèle pour les E.U.)
Enregistreur MD
Remarques
● Lors de la lecture d'un CD ordinaire sur cet appareil après
avoir joué un CD ou un LD codé en DTS, certaines
opérations comme la réinitialisation des touches de sélection
d'entrée peuvent être requises.
● Si un traitement du signal quelconque (par.ex des
changements de niveau sonore ) est appliqué aux signaux
codés en DTS sur le lecteur de CD, DVD ou de LD, cet
appareil ne reconnaîtra pas ces signaux comme signaux DTS.
Même en utilisant des raccordements numériques, ceci peut
empêcher cet appareil de décoder le format DTS sur un
lecteur de ce type.
● Lorsqu'une erreur de données de sortie numérique se produit
pendant la lecture d'un LD ou d'un CD codé en DTS, la
lecture peut être perturbée. Lorsque cela se produit, arrêtez la
lecture, éteignez et remettez le lecteur sous tension.
● Lors de la lecture de signaux sonores numériques provenant
de l'ordinateur, des erreurs de signaux WAV, etc. peuvent se
produire et causer du bruit ou des perturbation de lecture.
CONNEXIONS
DIGITAL OUT
(optique)
DIGITAL
DIGITAL IN
(optique)
5
F-
