Câbles d'enceinte

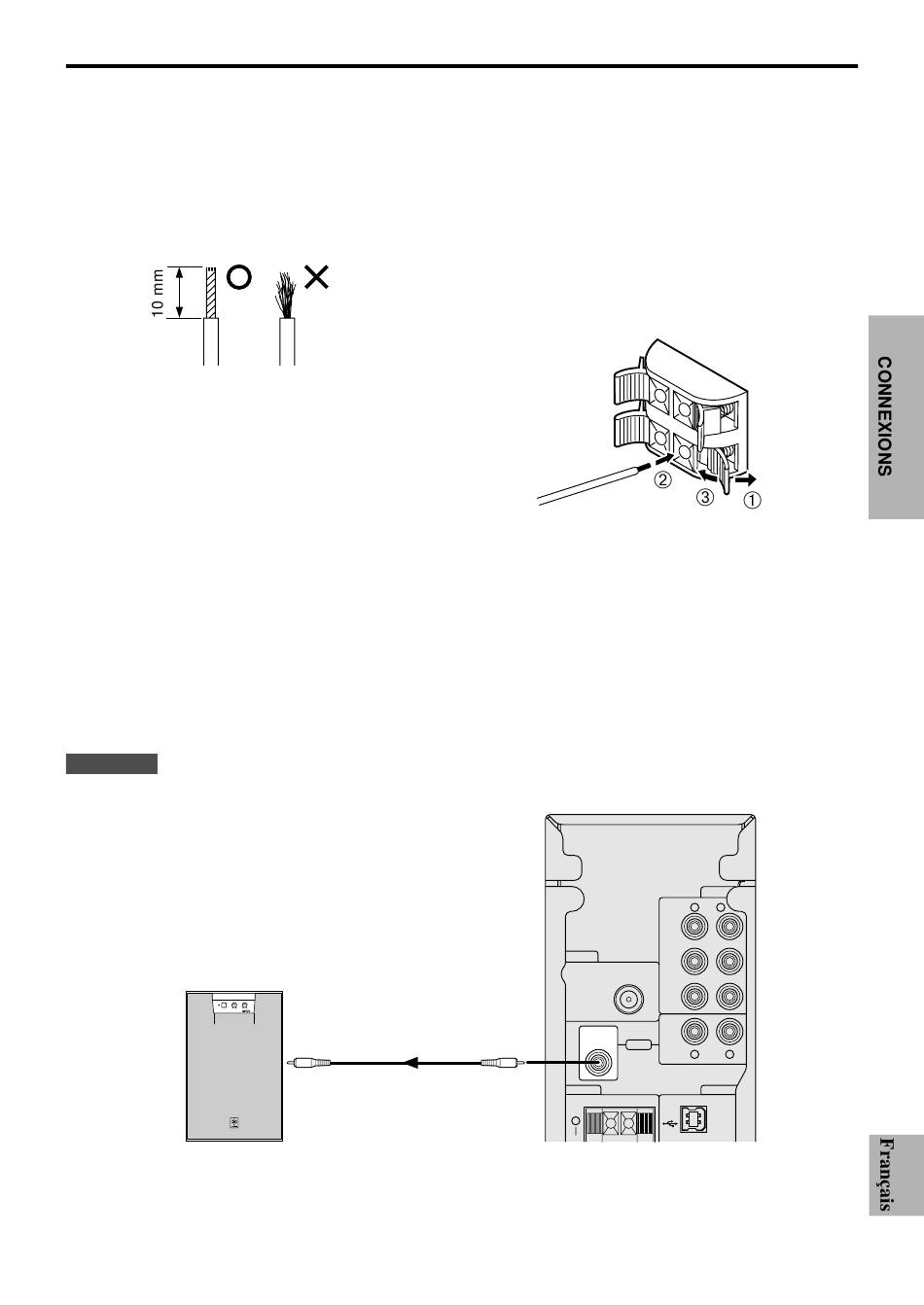

Dénudez chaque extrémité de fil d'enceinte sur 10 mm et
torsadez les brins pour éviter que l'un d'eux ne provoque
un court-circuit.
Ajout d'un subwoofer
Il est recommandé de raccorder un subwoofer à cette unité
de façon à améliorer le rendu des basses de votre système
et pour reproduire les sons surround des systèmes Dolby
Digital, DTS et CINEMA DSP correctement.
Remarques
● La sortie SUBWOOFER OUTPUT est une sortie à niveau
de ligne. Utilisez un subwoofer avec amplificateur intégré
comme le Yamaha YST-SW45.
● Si aucun son n'est reproduit par le subwoofer, vérifiez les
réglages "Réglage des enceintes" dans le logiciel
d'aplication. Se reporter à la page 27 du mode d'emploi
"MANUEL D'UTILISATION" pour plus de détails.
STANDBY/ON
HIGH CUT
50Hz
150Hz
SUPERWOOFER SYSTEM YST-SW45
Subwoofer
VOLUME
0
10
LINE IN
PREPARATIFS
Comment effectuer le raccordement :
Déballage ............................................ 2
1
Appuyez et maintenez enfoncés les leviers de connexion
Mise en place des piles ...................... 2
de fil d'enceinte.
Remplacement des piles .................... 2
2
Introduisez les extrémités de fil dénudés de câble
d'enceinte dans les trous de borne de raccordement.
Portée de la télécommande ............... 2
3
Relâchez ensuite les leviers.
*
Tirez doucement sur chacun des fils pour vérifier que
les connexions sont correctes.
ANTENNA
FM ANT
75 Ω UNBAL.
SUB
WOOFER
OUTPUT
SPEAKERS
–
+
L
FRONT
(Modèle pour les E.U.)
CONNEXIONS
ANALOG
R
L
PC IN
AUX 1
IN
AUX 2
IN
REC
OUT
R
L
DIGITAL
USB
7
