Installation De L'auvent - Dometic 9500E Instructions D'installation

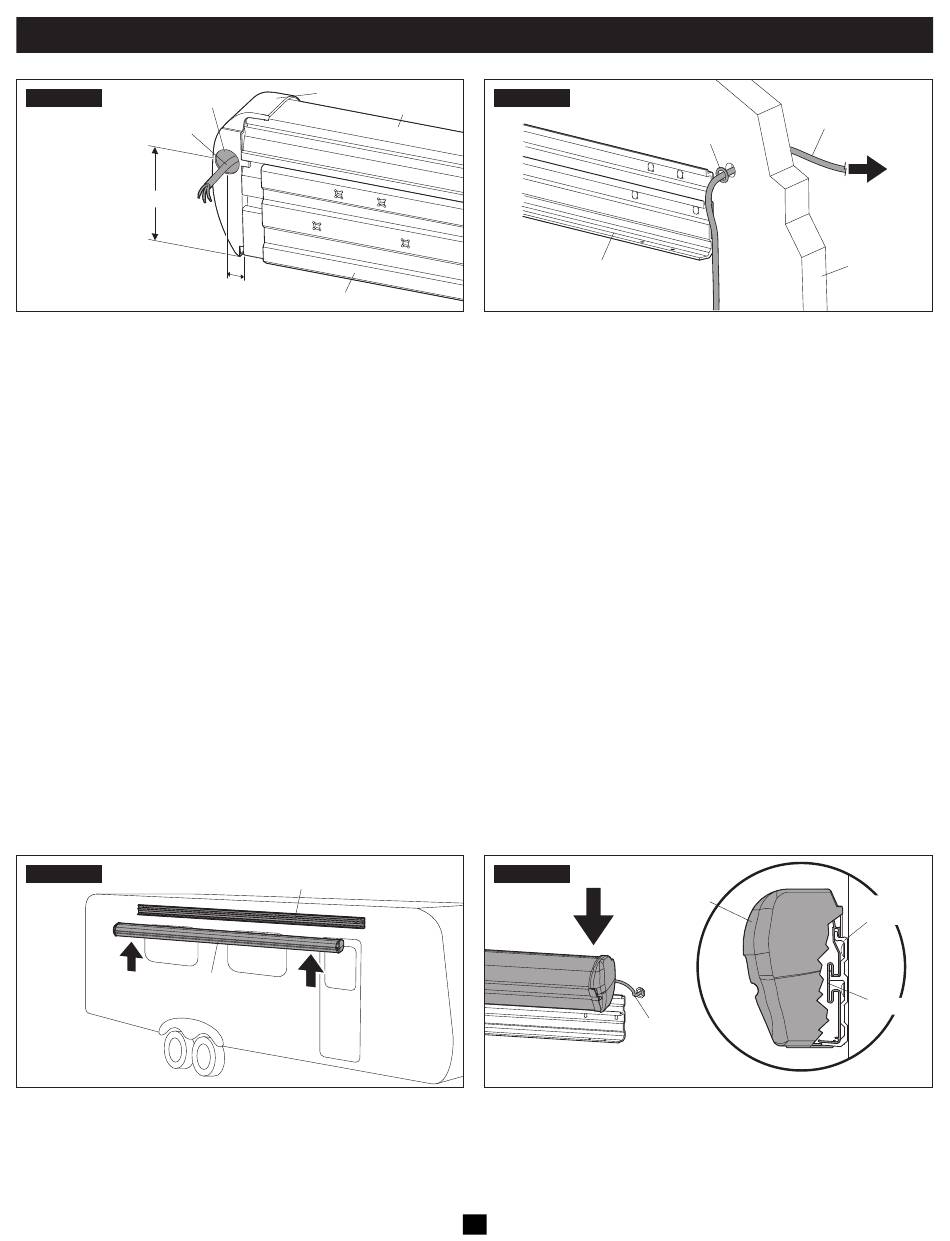

INSTALLATION
ÉTAPE 2
Trou de câblage
Câblage du moteur de l'auvent
10,8 cm
(Vue arrière)
Il est possible que la distance de l' e xtrémité du support à l' e x-
trémité du rail arrière ne soit pas constante .
• Calculer l' e mplacement du trou de câblage de l'auvent :
Calcul de la distance horizontale (X) :
X = [(longueur du rail arrière de l'auvent - longueur du support de
l'auvent)/2] +1,6 cm
Calcul de la distance verticale :
1 . Mesurer la distance horizontale du bord droit du support
d'auvent installé, puis tracer une ligne verticale .
2 . Mesurer 10,8 cm à partir du bas du support et tracer une
ligne horizontale qui coupe la ligne verticale qui vient d' ê tre
tracée . C' e st l' e mplacement du trou de câblage .
C. Installation de l'auvent
 Le non-respect de ces avertissements pourrait entraîner de graves blessures, voire la mort :
• RISQUE DE CHOC OU D'ÉCRASEMENT . NE PAS déployer l'auvent tant qu'il n' e st pas solidement accroché et monté sur le(s) sup-
port(s) de montage . Faire particulièrement attention en cours de déploiement . Sinon, l'auvent risque de se déloger et de tomber .
• RISQUE DE CHOC OU D'ÉCRASEMENT . NE PAS faire fonctionner ni laisser l'auvent sans surveillance tant qu'il n' e st pas solidement
accroché au(x) support(s) de montage . Sinon, l'auvent risque de se déloger et de tomber .
 DANGER LORS DU LEVAGE . Utiliser la technique de levage et la maîtrise correctes pour soulever le produit . Le
non-respect de cette mise en garde pourrait entraîner des blessures .
 Le non-respect des mises en garde suivantes pourrait endommager le produit ou causer des dégâts matériels :
• NE PAS pincer les fils électriques ni les laisser frotter contre des bords acérés . Si le câblage est endommagé, il DEVRA être remplacé par
un agent technique qualifié .
• NE PAS exposer la télécommande et son étui aux intempéries, à des températures extrêmes ou en plein soleil pendant
de longues heures .
ÉTAPE 1
Auvent
• En se faisant aider, soulever l'auvent du support de montage et
brancher le câblage .
Capuchon d'extrémité droit
X
Support de montage
Support de montage
ÉTAPE 3
Rail arrière
Support de montage
(Vue arrière)
• Percer un trou de 1,6 cm au point d'intersection entre
les lignes verticale et horizontale .
• Acheminer les fils électriques à travers le mur du VR,
en utilisant un œillet (fourni par l'installateur) ou une
gaine thermorétrécissable (fourni par l'installateur) .
• Brancher le câblage du VR sur le câblage du moteur, à l'aide
d'un domino .
ÉTAPE 2
• Accrocher l'auvent aux supports de montage .
Avant d'attacher l'auvent, confirmer que les branchements de
fil sont terminés et que les fils ne sont pas pris entre l'auvent et
le mur du VR .
7
Câblage
Œillet
Auvent
Câblage
Mur du VR
Support de
montage
Rail arrière
