18
Passerelle pour CC‐Link et Ethernet pour composants AED/FIT
Avec les débits de 156 kbits/s et 625 kbits/s, il est possible d'utiliser des
lignes de dérivation pouvant faire jusqu'à 8 m de long. Il faut toutefois
privilégier un câblage avec structure en lignes ou bus.
Important
Utilisez uniquement des câbles CC‐Link certifiés et installez les résistances
de terminaison de 110 W aux extrémités du bus.
Nous conseillons d'utiliser un connecteur SUB‐D à deux sorties : une pour le
câble de bus et une pour l'alimentation électrique, par ex. du type 1-CON-
S1004 de HBM, voir Fig. 6.2. La résistance de terminaison de 110 peut
également être intégrée dans le connecteur.
1
5
110

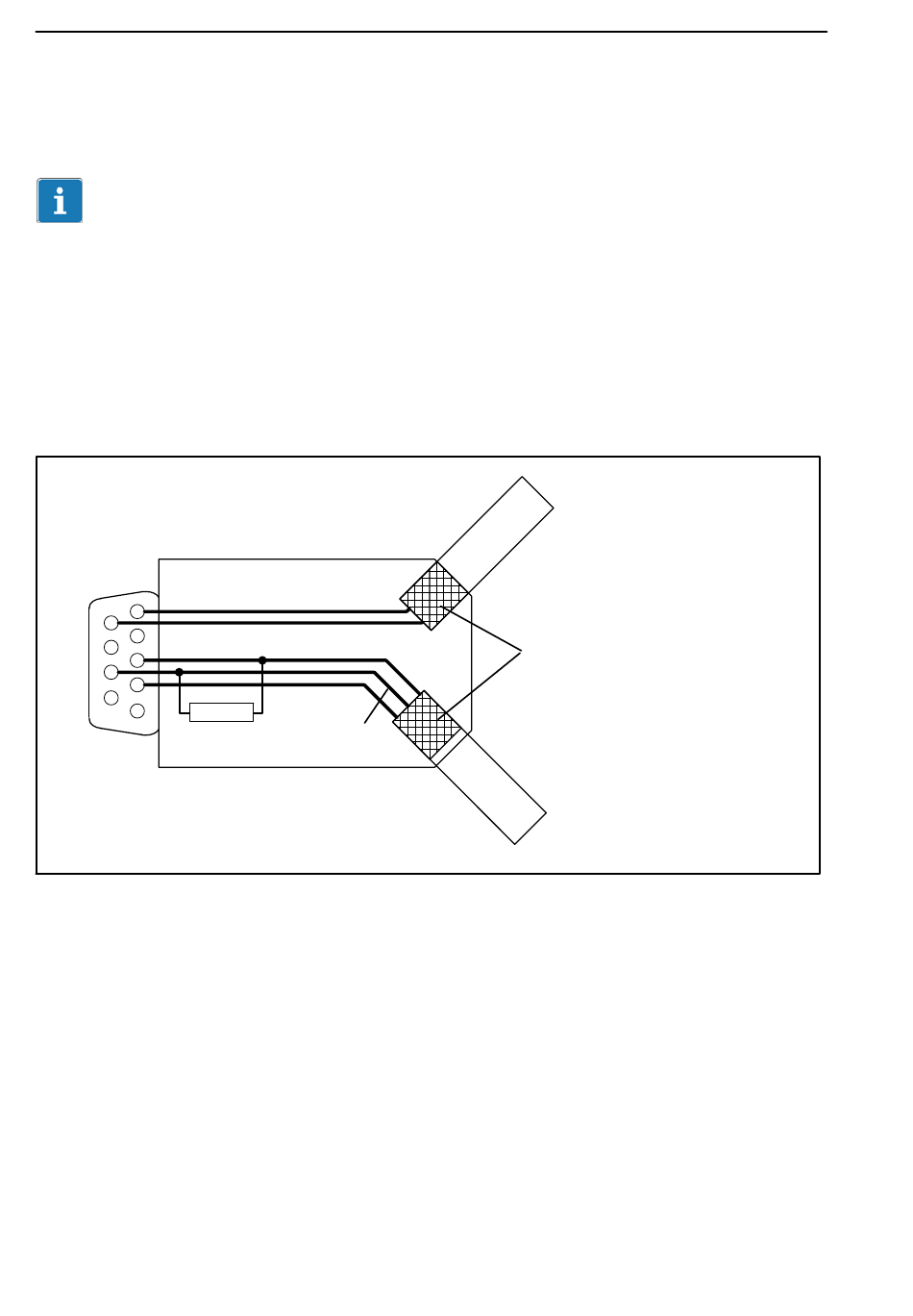

Fig. 6.2 :
Code de câblage du connecteur SUB‐D de l'interface CC‐Link, vue côté
soudure du connecteur
HBM
+24 V
DC
GND
blanc
bleu
jaune
Câble blindé 2 conducteurs
Blindage
Câble blindé 3 conducteurs
bleu = DG
jaune = DB
blanc = DA
A3389-1.0 fr
