Elément
Comportement
Ramp
3s
5s
1s
10s
0.1s
15s
180s
30s
120s
60s
P-09 = Fréquence
assignée moteur
Fixed Freq.
min
max
10%
100%
Exemple :
I Motor
Tension réseau:
U
= 400 V → P-07
LN
Démarreur à vitesse
variable: DE1-342D1
→ 2,1 A = P-08
Courant assigné moteur:
I Motor = 1.9 A → ~90 %
(de P-08)
Raccordement
couplage en étoile
Description

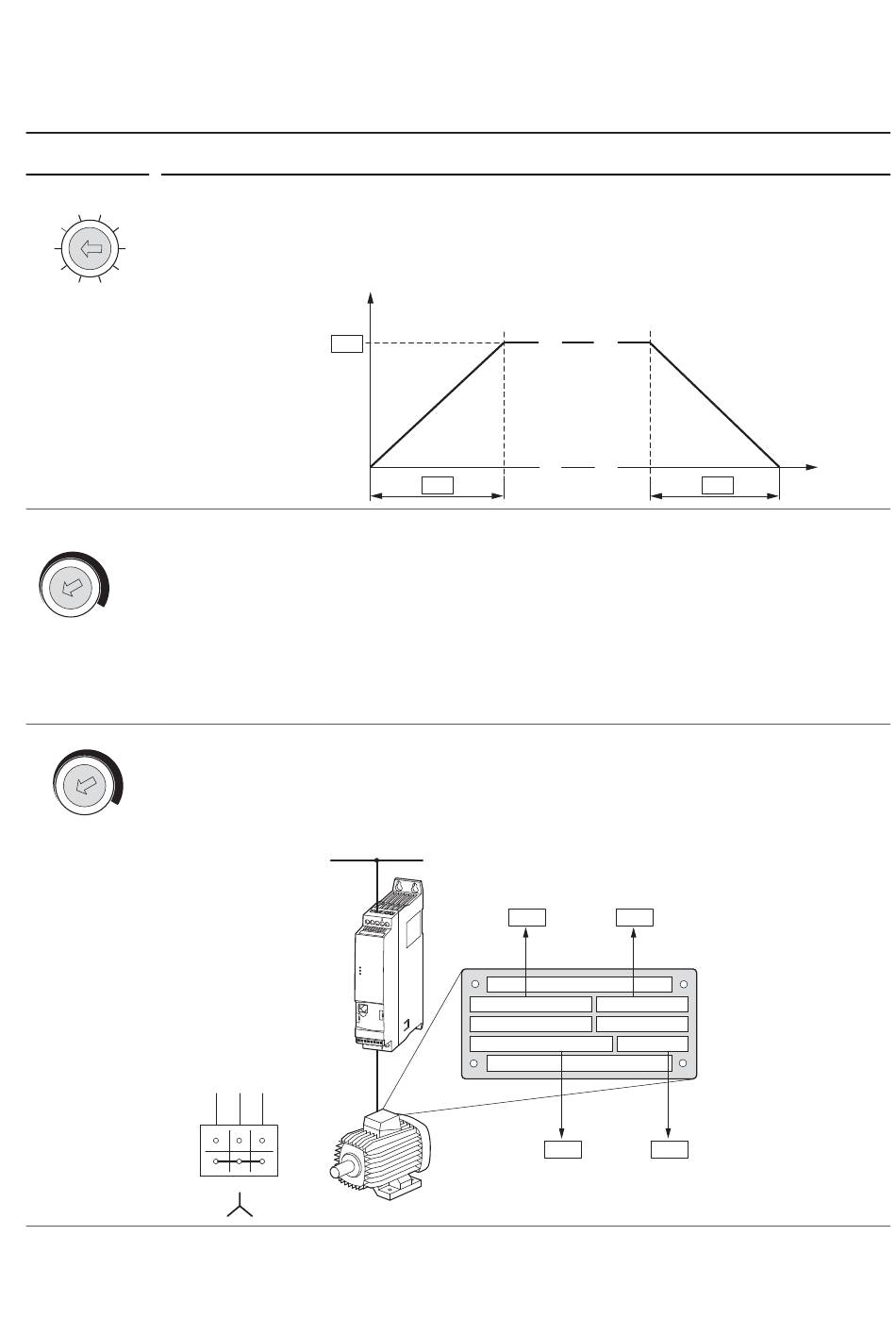

Sélecteur « Ramp »
0,1 s / 1 s / 3 s / 5 s / 10 s / 15 s / 30 s / 60 s / 120 s / 180 s
Le sélecteur « Ramp » à 10 positions permet la sélection d'une durée d'accélération (P-03) et de
décélération (P-04). La rampe choisie doit impérativement être activée avec le bouton SET (actionnée
pendant 2 secondes) en mode STOP. (La LED STATUS clignote trois fois en 2 secondes et passe en
allumage fixe en vert.)
f
2
[Hz]
P-09
Potentiomètre « Fixed Freq. »
Le potentiomètre « Fixed Freq. » permet de régler en continu la consigne de fréquence entre les deux
seuils f-min (P-02) et f-max (P-01). Le potentiomètre est activé lorsque le bouton SET a été actionné
(< 1 seconde). La LED STATUS clignote alors à une fréquence de 4 Hz.
Le potentiomètre « Fixed Freq. » écrase directement la valeur du paramètre P-20 (fréquence fixe FF1)
du démarreur à vitesse variable DE1...
Remarque :
En mode RUN et avec le signal de validation FF1 à la borne de commande correspondante (cf. mode
0, 2, 3, 4, 7, 8 = P-15), la vitesse de l'entraînement peut être réglée directement. En actionnant
brièvement à nouveau le bouton SET, la valeur de fréquence transmise actuelle est mémorisée dans
P-20.
Potentiomètre « I Motor »
Le potentiomètre « I Motor » permet de régler pour la fonction de protection moteur (I x t) la valeur
du courant moteur (P-08) entre 10 % et 100 % du courant assigné du démarreur à vitesse variable
DE1.... Il faut que le pourcentage réglé soit activé avec le bouton SET (actionnement pendant
2 secondes) en mode STOP. (La LED STATUS clignote trois fois en 2 secondes et passe en allumage
fixe en vert.)
L1/L L2/N
L3
0 V +10 V 1
2
3
4
13 14
U
V
W
U1
V1 W1
W2 U2
V2
DE1... - démarreur à vitesse variable 04/17 MN040011FR www.eaton.com
5 Module de configuration DXE-EXT-SET
P-03
P-07
230/400 V △
0,75 KW
1410 mi n
P-10
5.3 Description et utilisation
P-04
P-08
3.2/1.9 A
cos ϕ 0.79
-1
50 Hz
P-09
t [s]
