Conversion de conduit horizontal

Par défaut, le Tidal II est préconfiguré pour un conduit vertical rond de 8 po. Ces étapes sont pour des
conduits horizontaux ronds de 8 po et rectangulaires de 3-1/4 po x 10 po. Si vous continuez avec un
conduit vertical, veuillez ignorer ces étapes.
14

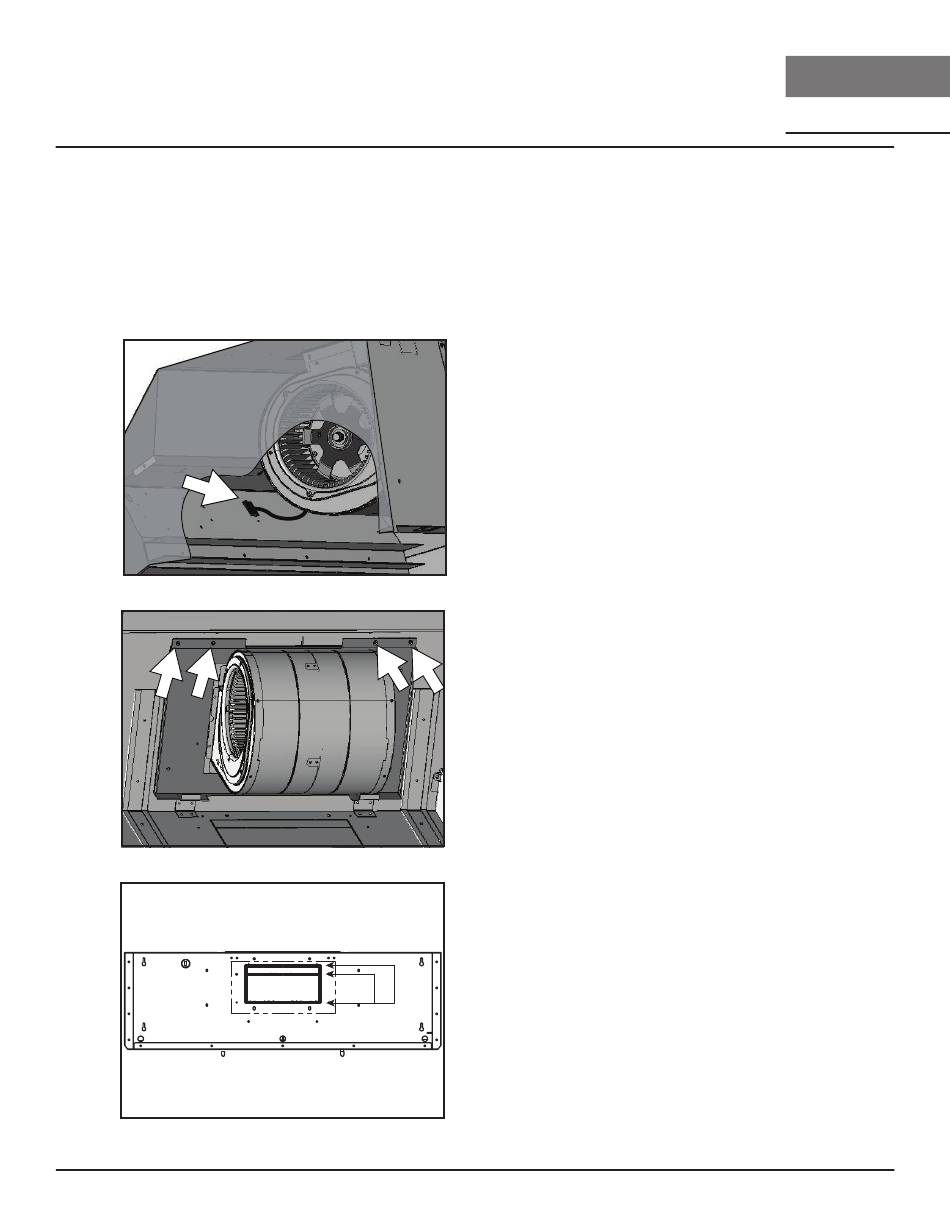

1. Débranchez la fiche du
ventilateur.
2. Retirez les (4) vis de l'intérieur
du corps de la hotte pour fixer
la plaque de soufflante unique
au dessus du corps de la hotte.
Retirez le ventilateur simple et la
plaque de ventilateur simple.
3. À l'aide d'un tournevis à tête
plate, retirez la plus petite plaque
à défoncer rectangulaire (A) pour
A B
un conduit rectangulaire de 3-1/4
po x 10 po ou la plus grande
plaque à défoncer (B) pour un
conduit rond de 8 po située à
l'arrière du capuche.
Tidal II Guide d'utilisation, d'entretien et d'installation
