fafnir VISY-X Documentation Technique page 31

Le capteur doit être posé sur le fond du tube protecteur, ce dernier pouvant être rac-
(1)
courci si nécessaire.
Visser le raccord vissé à bague coupante dans la bride (min. DN 50) ou la réduction
(2)
(min. 1½") de manière étanche, glisser le tube protecteur dans le raccord vissé à bague
coupante, le tube protecteur devant être légèrement mobile.
Enfiler le flotteur sur le tube enveloppe en veillant à ce que le marquage "TOP" soit
(3)
orienté vers la tête de sonde et arrêter la bague d'arrêt à l'extrémité du tube enveloppe.
Vérifier si la bague d'arrêt est bien serrée afin d'empêcher le flotteur de tomber dans la
citerne. Pousser le flotteur vers l'extrémité du tube protecteur.
Le marquage "TOP" sur le flotteur doit être orienté vers la tête de sonde.
Relier la bride voire la réduction avec le raccord process au réservoir
(4)
Pousser légèrement le tube protecteur contre le fond de la citerne, marquer la position
(5)
sur le tube protecteur et fixer celui-ci 10 mm en dessous du marquage (distance de
sécurité).
L'absence de distance de sécurité entre le tube protecteur et le fond de la citerne
peut être à l'origine d'une torsion ou de l'endommagement du tube protecteur lors
du serrage.

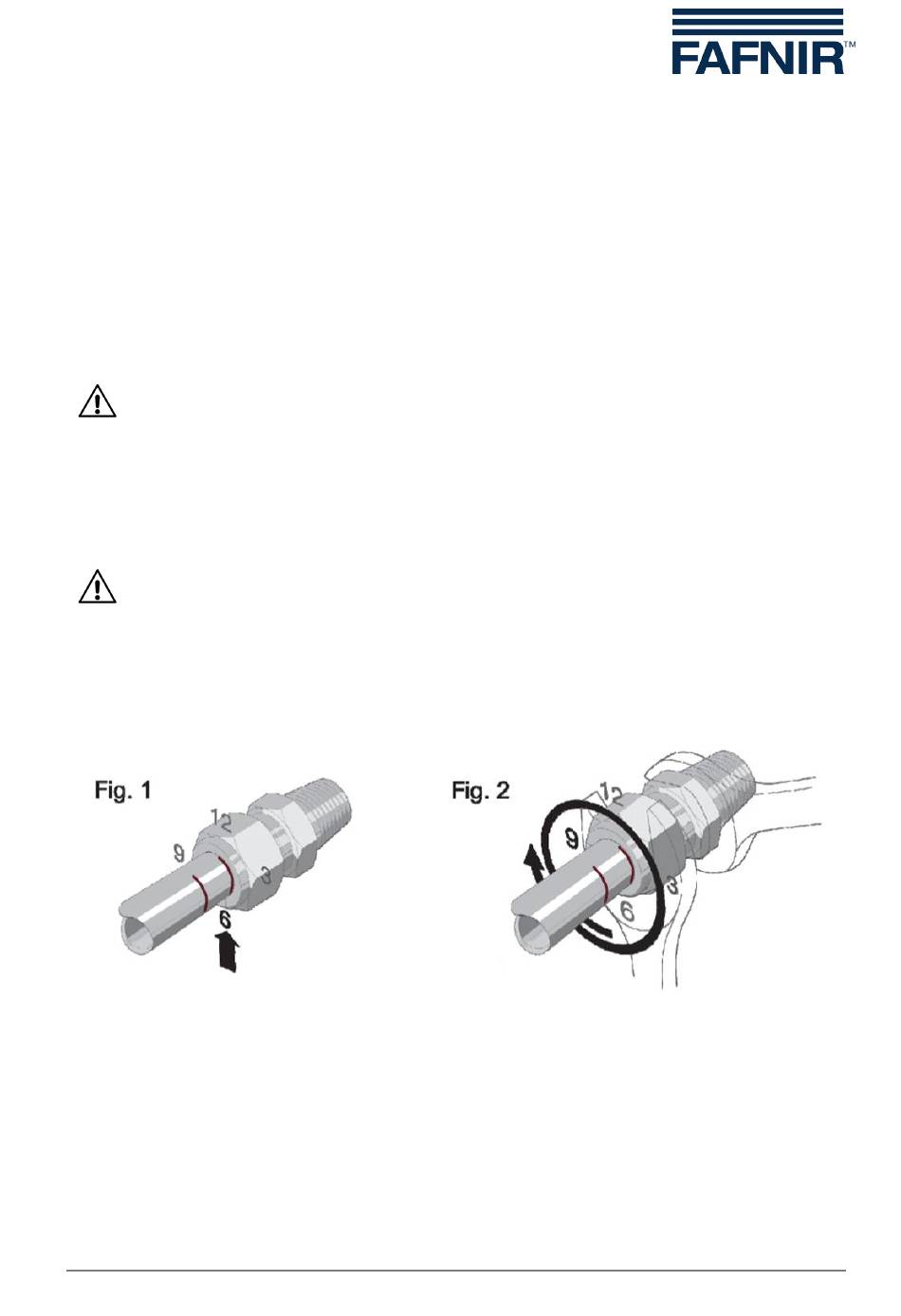

Pour fixer le tube protecteur, d'abord serrer le raccord vissé à bague coupante à la main,
(6)
puis appliquer un tour et un quart dans le sens horaire (voir la figure ci-après).
Introduire le capteur VISY-Stick LPG sans flotteur dans le tube protecteur et le fixer au
(7)
moyen du raccord pour tuyaux ∅ 16 / ∅ 12 (fixation du capteur).
Configuration de VISY-Command : il est nécessaire de saisir un décalage (offset) de 18
(8)
mm (distance de sécurité 10 mm + fond du tube chemisé 8 mm) et GPL comme produit
dans VISY-Setup.
Voir aussi :

Kit d'installation GPL variable, instructions (Anglais), n° art. 350094
Installation Page 28/29
