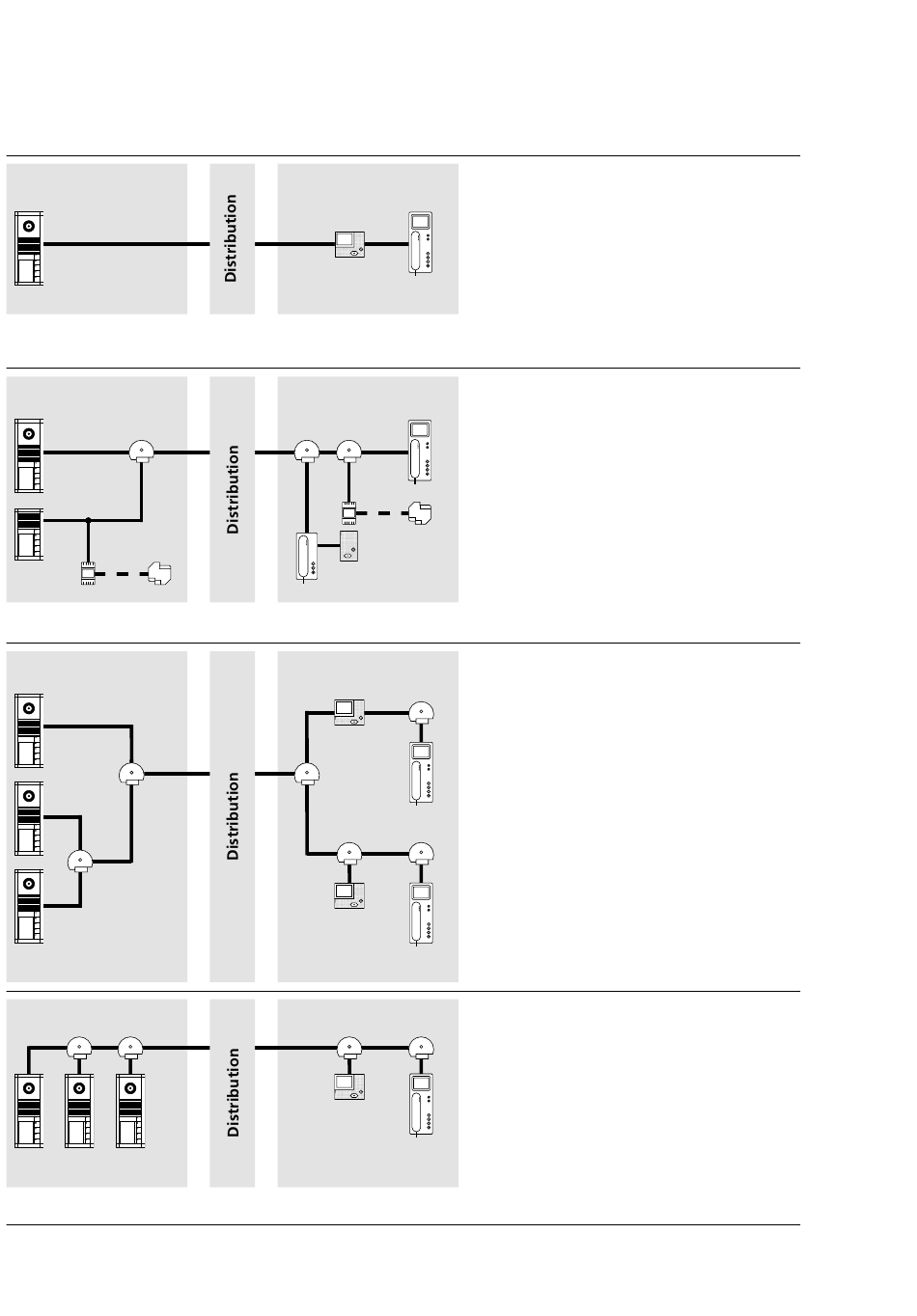

4 Structure, longueurs de lignes
Distributeur bus pour montage pour prises encastrées
Branche caméra
BAA 650-...
BVVS 650-...
BVVU 650-...
14
Branche moniteur
BAA 650-...
BVVS 650-...
BVVU
*
BVVS
BVVU
BVVU
BVVU 650-...
Branche caméra :
Aucun distributeur bus n'est nécessaire pour
une platine de rue.
Branche moniteur :
Aucun distributeur bus n'est nécessaire en cas
de bouclage de téléphone bus à téléphone
bus. On utilise le distributeur bus installé dans
les téléphones bus.
Atténuation :
Aucune atténuation à prendre en compte.
BAA 650-... dans la branche caméra :
Raccordement d'un poste audio (p.ex.
BTLM 650-... ou BTLE 050-...) ou d'un poste
pour fonctions de commutation et de com-
mande.
BAA 650-... dans la branche moniteur :
Raccordement de postes audio (AIB 150-...,
BTS/BTC/BFC 850-..., DCA 650-...) ou d'un
poste pour fonctions de commutation et de
commande.
Atténuation :
Aucune atténuation au découplage à prendre
en compte.
BVVS 650-... dans la branche caméra :
Plus d'une platine de rue vidéo dans la
branche caméra dans le cas d'un câblage "en
étoile".
BVVS 650-... dans la branche moniteur :
Dans le bus In-Home : vidéo, plus d'une ligne
de base est nécessaire.
Atténuation :
L'atténuation de BVVS 650-..., BVVU 650-...
et la longueur de ligne doivent être prises en
compte.
* L'appareil ne doit pas être un appareil de
table, car un appareil non branché génère un
bout de ligne ouvert.
BVVU 650-... dans la branche caméra :
Plus d'une platine de rue vidéo dans la
branche caméra dans le cas d'un câblage "en
boucle".
BVVU 650-... dans la branche moniteur :
Raccordement d'un téléphone bus avec moni-
teur sur une ligne de base dans le cas d'un
câblage "en boucle".
Atténuation :
L'atténuation de BVVU 650-... et la longueur
de ligne doivent être prises en compte.
