5. Insérez la carte mère dans l'imprimante et fixez-la à l‟aide des deux vis
précédemment retirées.
6. Connectez les câbles de communication à la carte mère et branchez le câble
d'alimentation électrique.
Pour les communications RS-422/485, assurez-
vous que votre câble soit conforme aux exigences
requises (sur le tableau, à droite) pour un
transfert de données correct.
172

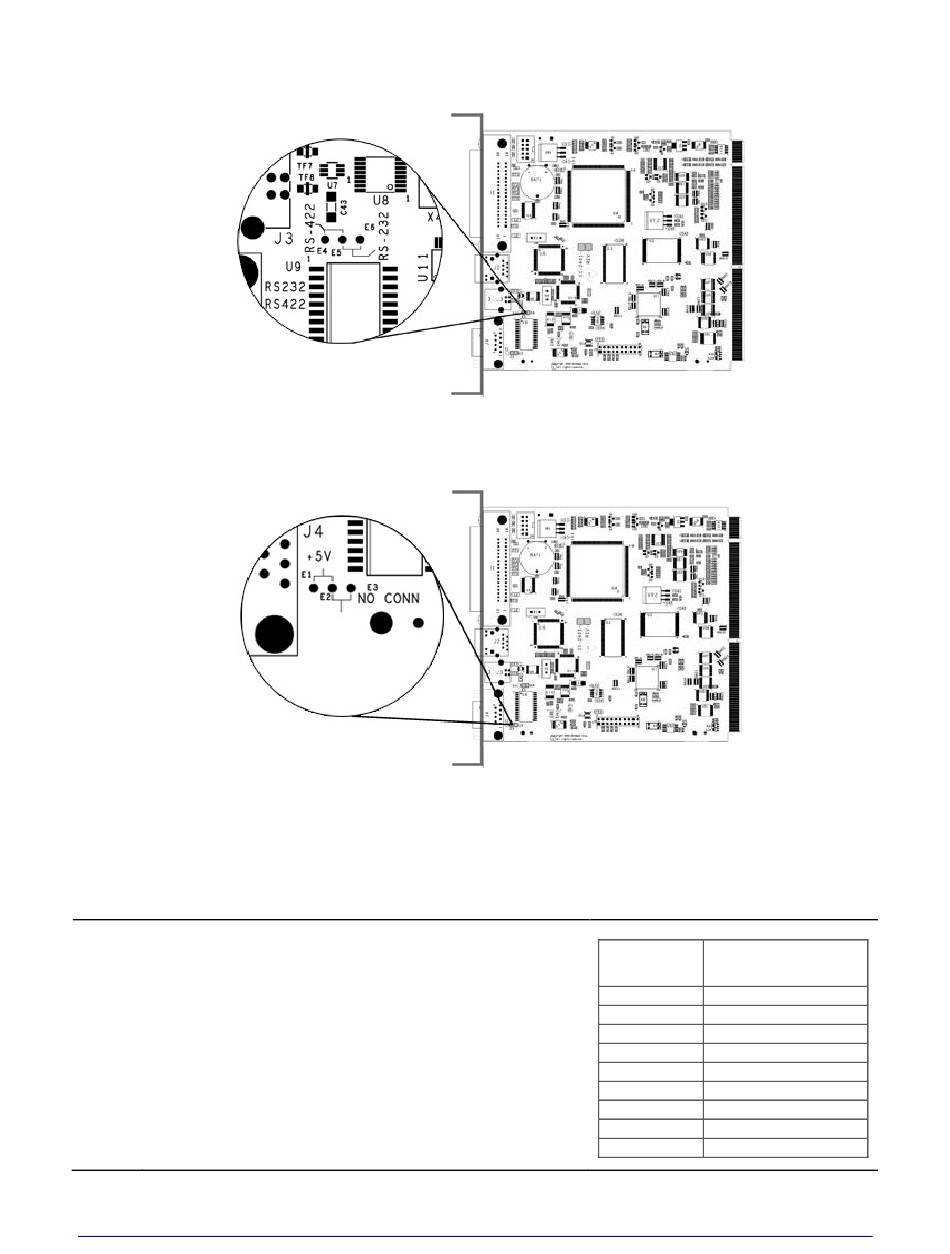

Emplacements des cavaliers de communication
Emplacement des cavaliers +5 volts
Port série
RS-422 et RS-485
Numéro de
Fonction
broche
1
---
2
RX-
3
TX+
4
---
5
GND
6
---
7
TX-
8
RX+
9
---
