2.2
INSTALLATION ÉLECTRIQUE
Le transmetteur présente un signal de sortie de courant électrique de 4 à 20 mA.
Les variables peuvent être surveillées ensemble ou individuellement. Les combinaisons des cavaliers mobiles J4 et J5, à l'intérieur du boîtier de
l'appareil, définissent l'utilisation des variables. Ces cavaliers définissent aussi les bornes du transmetteur où les signaux de sortie seront disponibles.
Les figures ci-dessous présentent les raccordements électriques requis.
Figure 5 – Raccordements
Dans les figures ci-dessus, CHARGE représente l'instrument de mesure du signal de sortie (indicateur, régulateur, enregistreur, etc.).
Les fils électriques des raccordements rentrent à l'intérieur de l'appareil à travers le presse-étoupe fixé auprès du boîtier du transmetteur.
RECOMMANDATIONS POUR L'INSTALLATION
• Les conducteurs de faibles signaux électriques doivent traverser l'installation séparément des conducteurs d'alimentation ou avec des valeurs
élevées de courant ou tension. Si possible, dans des conduits mis à la terre.
• L'alimentation des instruments doit provenir d'un réseau propre pour l'instrumentation.
• Dans les applications de régulation et de surveillance, il est essentiel de considérer ce qui peut arriver lorsqu'une partie du système tombe en
panne.
• Il est recommandé d'utiliser FILTRES RC (47 Ω et 100 nF, série) dans les bobines de contacteurs, les solénoïdes, etc.
SOIN DES CAPTEURS
L'étalonnage du capteur d'humidité peut être modifié s'il est exposé a des vapeurs contaminantes ou à des conditions extrêmes d'humidité et de
température pendant de longues périodes. Pour accélérer le réétalonnage, suivre les étapes ci-dessous :
• Retirer le capteur de la capsule ;
• S'il y a dépôt de particules solides sur le capteur, le laver avec de l'eau ;
• Mettre le capteur dans un four à 80 °C (+-10 °C) pendant 24 heures ;
• Placer le capteur dans une pièce dont la température est comprise entre 20 et 30 °C et dont l'humidité est supérieure à 75 % HR pendant 48 heures ;
NOVUS AUTOMATION
Cavalier J5
Cavalier J4
Position A
Position A
Position A
Position B
Position B
Position A
Position B
Position B
Tableau 1 - Configuration des sorties OUT1 et OUT2

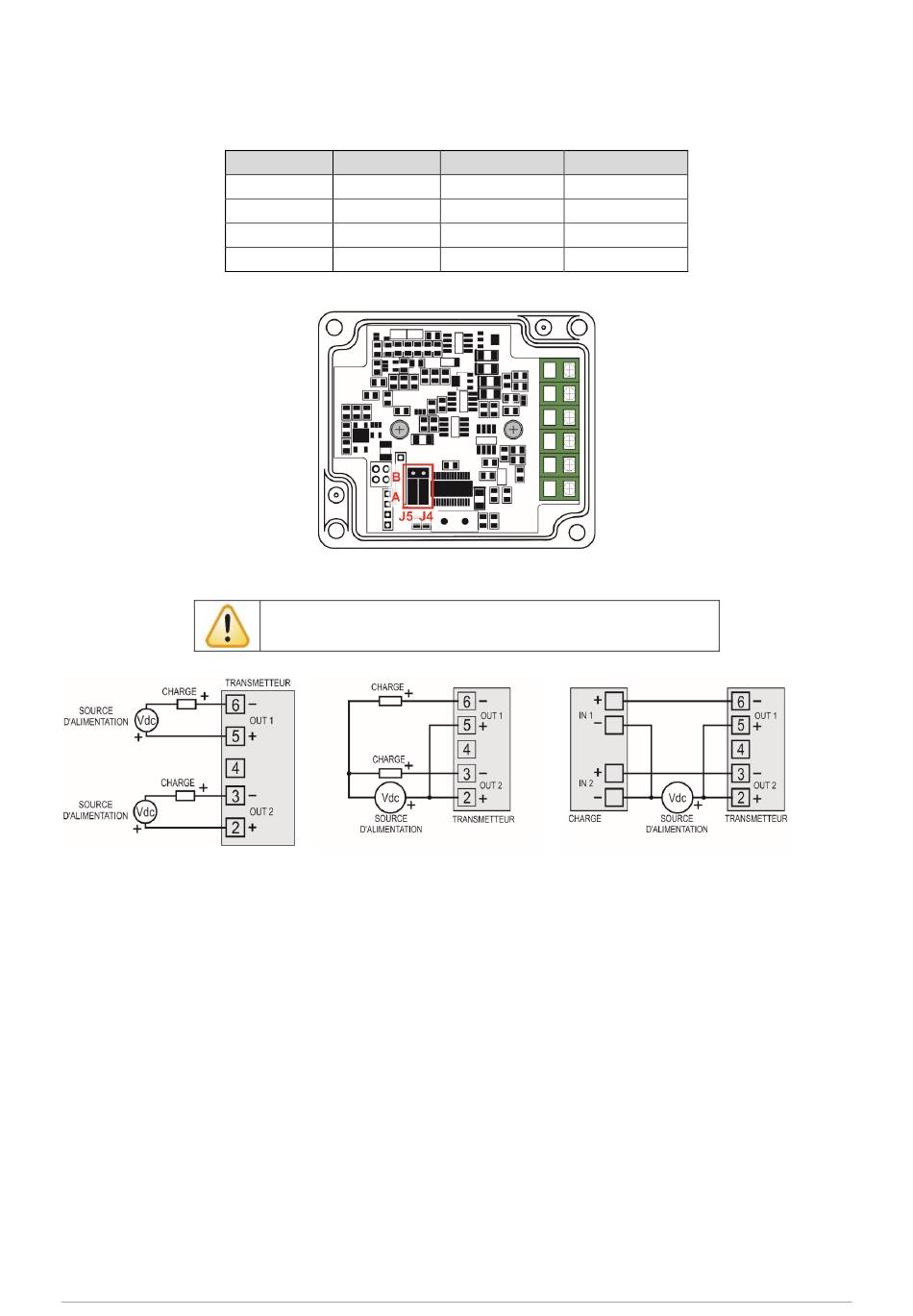

Figure 4 – Emplacement des cavaliers J4 et J5 à l'intérieur de l'appareil
La boucle OUT1 doit toujours être fournie !
Figure 6 – Raccordements à source unique
OUT1
OUT2
Température
Humidité
Température
Inactive
Humidité
Inactive
Humidité
Température
Figure 7 – Raccordements à source unique et
charge avec 2 canaux d'entrée
3/8
