1 PRÉSENTATION
Les transmetteurs RHT-WM et RHT-DM disposent de capteurs de haute exactitude et stabilité pour mesurer l'humidité relative et la température.
Les valeurs mesurées sont converties en signaux de sortie 4 à 20 mA linéaires par rapport aux lectures.
Le circuit à microprocesseur permet une configuration à l'aide de l'interface de communication TxConfig et le logiciel Windows. La mesure et la
transmission de l'humidité peuvent être configurées comme Humidité Relative ou Point de Rosée.
2 INSTALLATION
2.1 INSTALLATION MÉCANIQUE
Le modèle RHT-DM (Duct Mount, montage sur conduit) a été conçu pour être fixé au moyen d'une bride qui, à son tour, doit être fixée à la paroi du
conduit. La tige de l'appareil doit être insérée dans le trou central de la bride et bien fixée. La Figure 1 montre les dimensions et le perçage de
cette bride (polyamide 6.6) :
La tige de ce modèle est en acier inoxydable, avec des longueurs de 150 mm, 250 mm et 400 mm.
Le modèle RHT-WM (Wall Mount, montage mural) a été conçu pour être fixé au mur. En élevant le couvercle du transmetteur, l'utilisateur peut
accéder aux deux trous de fixation de la base et au bornier, selon la Figure 3. L'appareil doit être fixé avec la capsule du capteur pointant vers
le bas pour assurer l'exactitude et l'indice de protection spécifiés.
NOVUS AUTOMATION

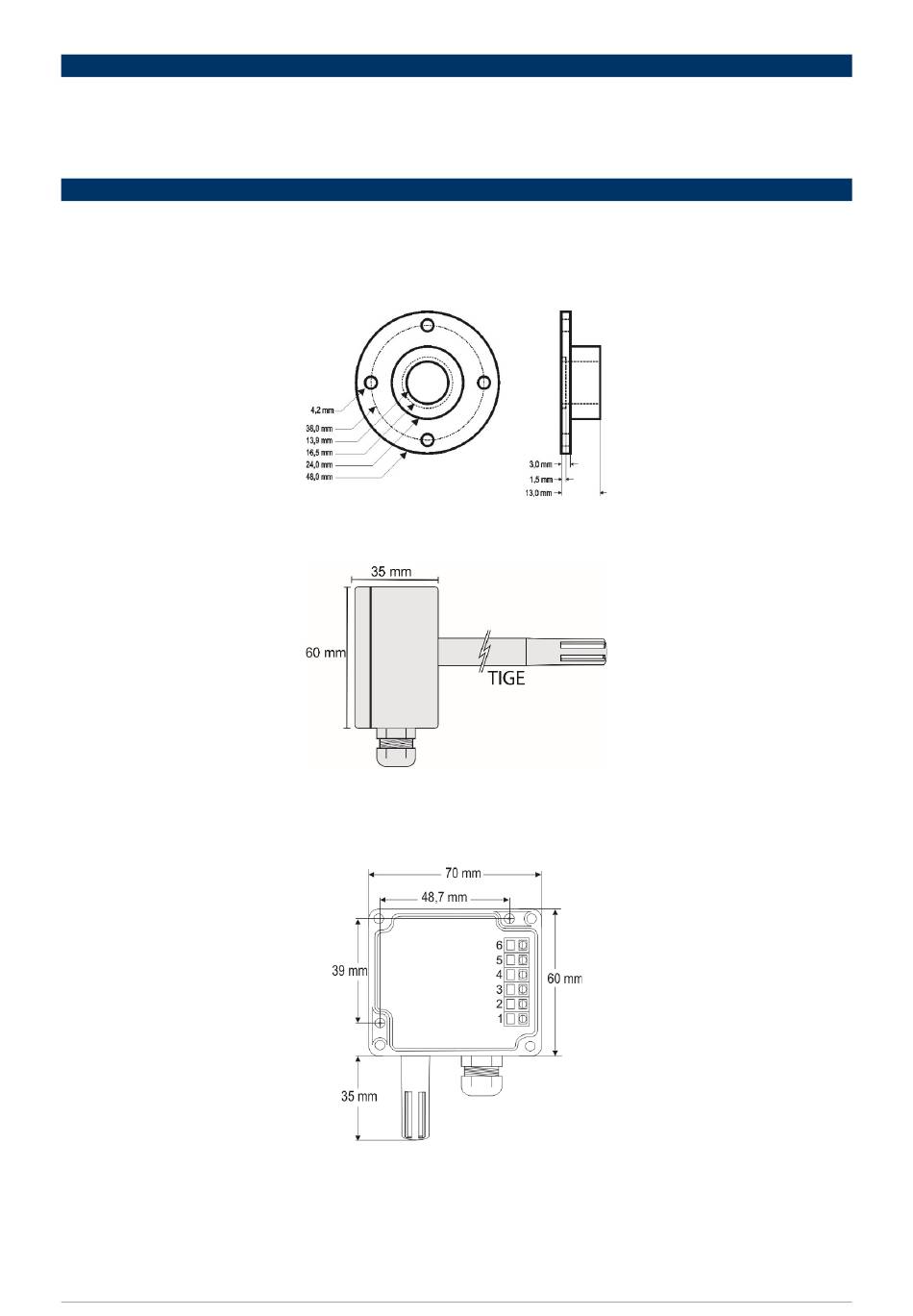

Figure 1 – Bride pour fixer le modèle RHT-DM
Figure 2 – Dimensions du modèle RHT-DM
Figure 3 – Trous de fixation et mesures du modèle RHT-WM
