1
PRÉSENTATION
Le transmetteur RHT-XS dispose d'un capteur à haute exactitude et stabilité pour mesurer l'humidité relative et la température. Les valeurs
mesurées sont converties en signaux de sortie 4 à 20 mA linéaires par rapport à leurs lectures. En option, les sorties peuvent être fournies en
tension 0 à 10 Vcc.
Étant un appareil à microprocesseur, il peut être complètement configuré par l'interface de communication TxConfig et par le logiciel Windows. La
mesure et la transmission d'humidité peuvent être configurées entre Humidité Relative et Point de Rosée.
2
INSTALLATION
2.1
INSTALLATION MÉCANIQUE
Le module électronique du RHT-XS a été conçu pour un montage en mur. Son module capteur à distance permet de surveiller des environnements
où le module électronique ne peut pas opérer.
En élevant le couvercle du module électronique du transmetteur, on peut accéder aux deux trous de fixation, comme le montre la figure ci-
dessous :

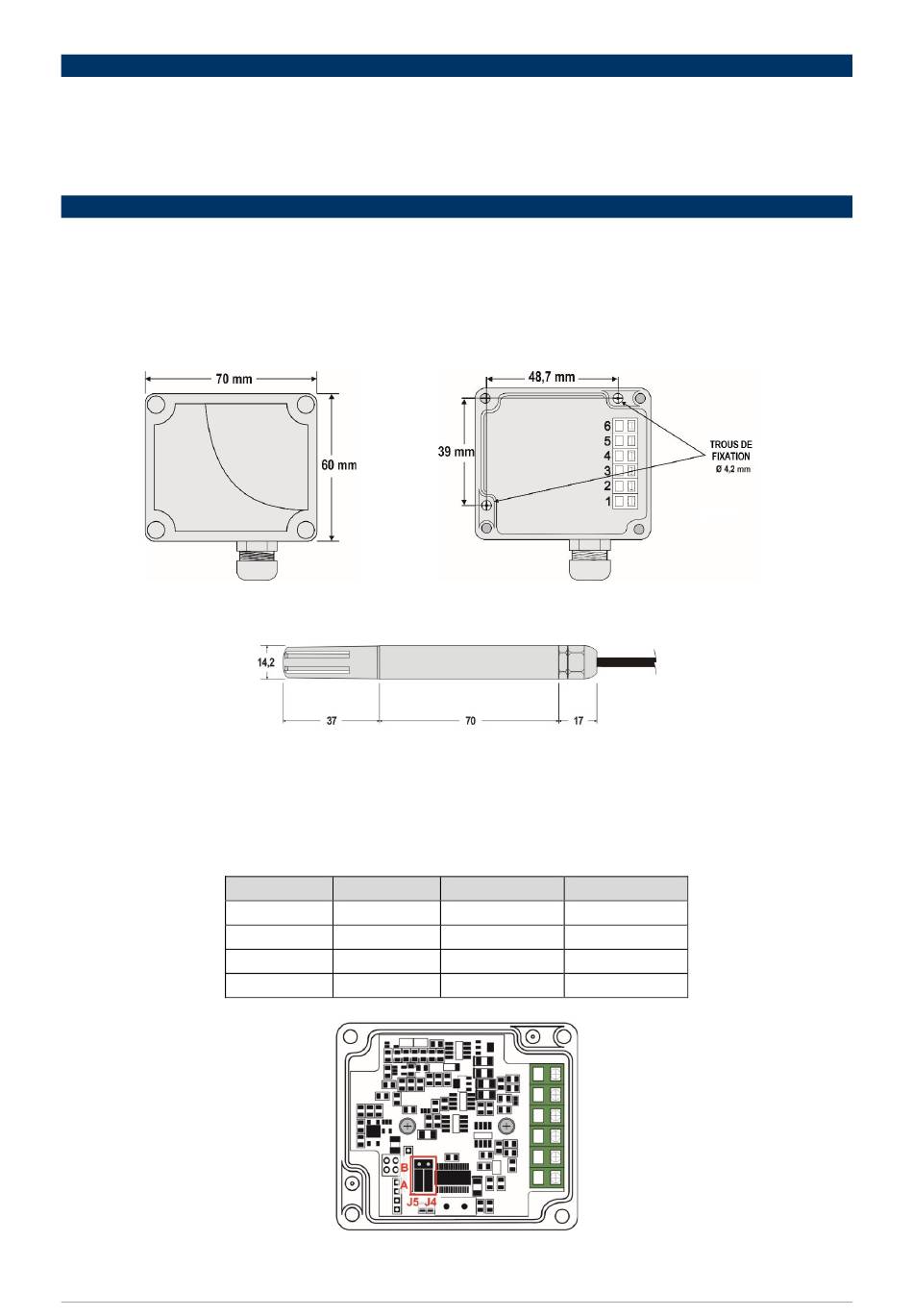

Figure 1 – Dimensions du module électronique
La figure ci-dessous présente les dimensions du module capteur à distance :
2.2
INSTALLATION ÉLECTRIQUE
Le transmetteur peut présenter deux types de signal de sortie : courant électrique 4 à 20 mA ou tension électrique 0 à 10 Vcc. Le type de signal de
sortie est défini au moment de l'achat du transmetteur et il ne peut pas être modifié ultérieurement.
Les variables peuvent être surveillées en ensemble ou individuellement. Les combinaisons des cavaliers mobiles J4 et J5, à l'intérieur du boîtier de
l'appareil, définissent l'utilisation des variables. Ces cavaliers définissent aussi les bornes du transmetteur où les signaux de sortie seront disponibles.
NOVUS AUTOMATION
Figure 3 – Dimensions du module capteur à distance (mm)
Cavalier J5
Cavalier J4
Position A
Position A
Position A
Position B
Position B
Position A
Position B
Position B
Tableau 1 – Configuration des sorties OUT1 et OUT2
Figure 4 – Emplacement des cavaliers J4 et J5 à l'intérieur de l'appareil
Figure 2 – Fixation du module électronique
OUT1
OUT2
Température
Humidité
Température
Inactive
Humidité
Inactive
Humidité
Température
