Transmetteurs RHT-WM-485-LCD,
RHT-DM-485-LCD et RHT-P10-485-LCD
TRANSMETTEUR DE TEMPÉRATURE ET D'HUMIDITÉ –
MODE D'EMPLOI V2.0x
1
INTRODUCTION
Les transmetteurs RHT-WM-485-LCD, RHT-DM-485-LCD et RHT-P10-485-
LCD disposent de capteurs à haute exactitude et stabilité pour mesurer la
température et l'humidité relative. Étant des équipements microprocessés, ils
permettent une configuration complète par l'interface RS485, à l'aide de
commandes Modbus RTU. Le logiciel DigiConfig permet de configurer de
toutes les fonctionnalités du transmetteur, ainsi que de le diagnostiquer.
Le transmetteur peut être configuré pour afficher la valeur de la température
et de l'humidité relative mesurées, ou encore la valeur de la température et
la valeur du point de rosée.
1.1
IDENTIFICATION
L'étiquette d'identifications se trouve dans le transmetteur. Veuillez vérifier si
les caractéristiques décrites dans l'étiquette sont conformes à votre
demande.
Les modèles RHT-WM-485-LCD et RHT-P10-485-LCD sont conçus pour
montage sur mur, alors que le modèle RHT-DM-485-LCD a une tige à
capteur allongé pour montage sur conduit ou à travers le mur.
Dans la partie frontale du transmetteur se trouvent les éléments suivants :

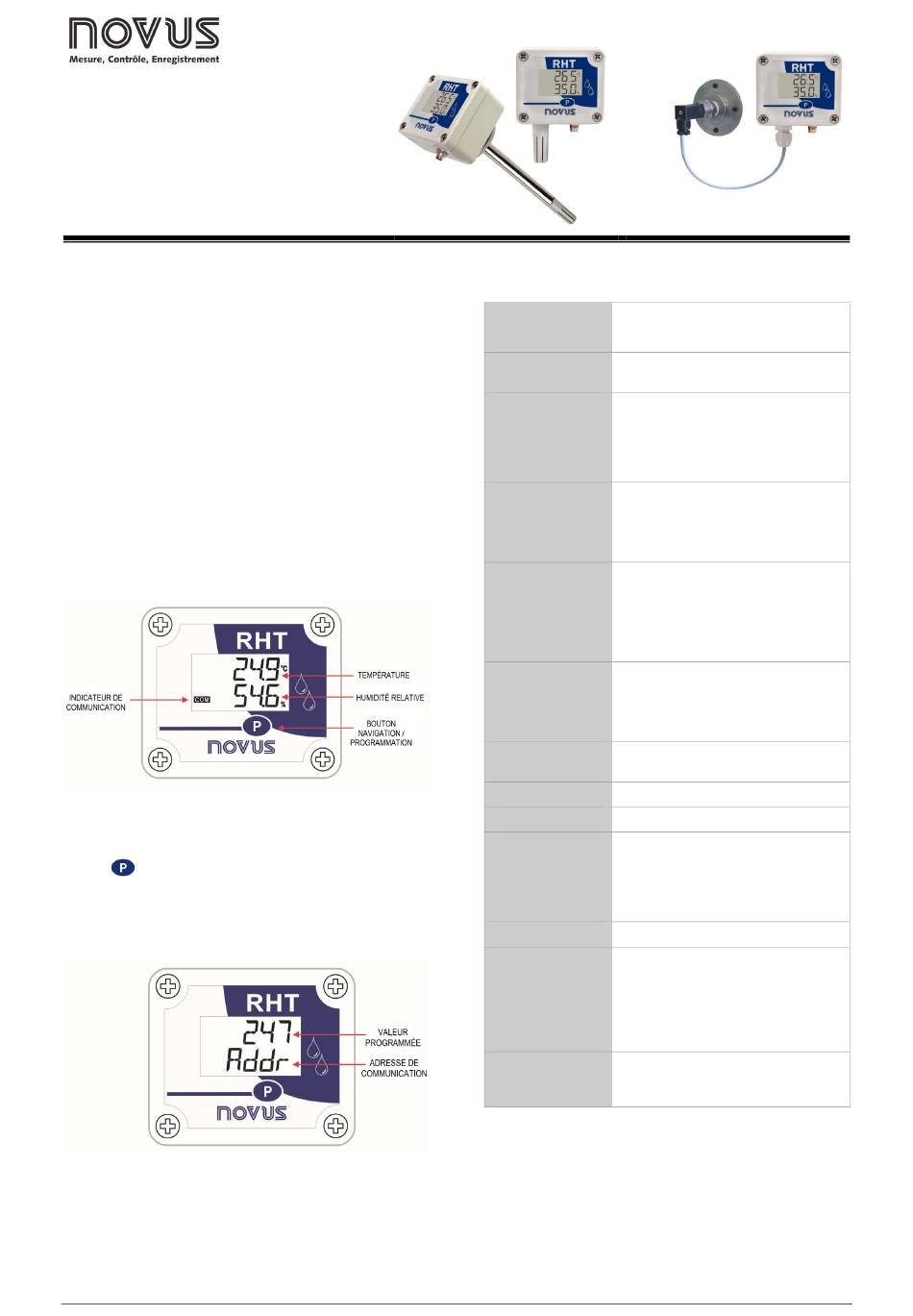

Fig. 1 – Écran principal du transmetteur
Indicateur de communication (COM) : il signale quand l'appareil reçoit des
données du réseau Modbus.
Bouton
(programmation) : bouton utilisé pour configurer les
paramètres de communication et pour changer d'écran.
Température : valeur de la température ambiante mesurée par le
transmetteur.
Humidité relative : valeur de l'humidité relative mesurée.
Fig. 2 – Deuxième écran du transmetteur
Adresse de communication : valeur configurée pour identifier le
transmetteur sur le réseau Modbus. Réglable entre 1 et 247.
NOVUS AUTOMATION
2
SPÉCIFICATIONS
-40 °C à 70 °C
Température de
fonctionnement
Capteur et tige (RHT-DM) : voir la Fig. 3.
Compatibilité
EM 61326:2000
électromagnétique
Température : -40,0 °C à 100,0 °C
Étendue de mesure
Humidité relative (HR) : 0,0 à 100,0 % HR
du capteur
(sans condensation).
Point de rosée : -40,0 °C et 100,0 °C
Voir la Fig. 3.
Exactitude des
Remarque : l'erreur de mesure trouvée peut
mesures
être supprimée à l'aide du paramètre OFFSET
du logiciel.
Température : 0,1 °C
14 bits (16 383 niveaux)
Résolution des
mesures
Humidité relative (HR) : 0,1 %
12 bits (4 095 niveaux)
Température : jusqu'à 30 s avec l'air en
Délai de réponse
Humidité : jusqu'à 8 s avec l'air en
Intervalle
3 secondes
d'échantillonnage
Alimentation
12 Vcc à 30 Vcc, consommation < 16 mA
Boîtier
Polycarbonate
Adéquat aux applications qui ont besoin d'un
indice de protection allant jusqu'à IP65.
Indice de protection
Boîtier du module électronique : IP65
Capsule des capteurs : IP40
Dimensions
60 x 70 x 35 mm
Logiciel de configuration pour Windows 98,
NT, 2000, XP et Vista.
Environnement
d'exploitation du
Menus en portugais, anglais ou espagnol.
logiciel DigiConfig
Configure, lit et présente les données sur
l'écran.
Un câble de communication 1,5 m de long
Accessoires
accompagne le produit ou peut être acheté
séparément (PN : 8813099999).
mouvement lent.
mouvement doux (20 à 80 % HR).
1/5
