CONFIGURATION
Pour le modèle déjà configuré avec les plages adéquates, aucune intervention n'est requise et son installation peut être effectuée immédiatement.
Lorsqu'un changement de configuration est requis, on doit l'effectuer dans le logiciel TxConfig et puis envoyer la configuration à l'appareil à l'aide
de l'interface TxConfig USB.
L'interface et le logiciel TxConfig composent le Kit de configuration du Transmetteur, qui peut être acquis auprès du fabricant ou de ses
représentants autorisés. Le logiciel peut être mis à jour gratuitement sur le site Web du fabricant. Pour l'installer, lancer le fichier Tx_setup.exe et
suivre les instructions affichées.
L'interface connecte l'appareil à l'ordinateur, comme le montre la figure ci-dessous :
Après effectuer le branchement, l'utilisateur doit lancer le logiciel TxConfig et, si nécessaire, utiliser la rubrique d'Aide pour configurer le
transmetteur. La figure ci-dessous présente l'écran principal du logiciel TxConfig.
Les champs de cet écran sont les suivants :
1. Gamme de mesure : il définit les plages de mesure d'humidité et de température. On doit indiquer un seuil inférieur (Valeur basse) et un seuil
supérieur (Valeur haute).
La plage définie ne peut pas dépasser la plage du capteur (Gamme de mesure max.), ni avoir une plage de largeur (span) inférieure à
l'échelle minimale indiquée.
Lorsque le seuil inférieur est défini avec une valeur supérieure au seuil supérieur, le courant de sortie a un comportement décroissant (20~4
mA).
2. Rupture capteur : il établit le comportement des sorties lors d'une défaillance des capteurs. Si la Valeur basse est sélectionnée, la sortie
prend sa valeur minimale (4 mA, down-scale). Si la Valeur haute est sélectionnée, elle prend sa valeur maximale (20 mA, up-scale).
3. Correction d'offset : il corrige de petites erreurs de mesure dans la valeur de sortie.
4. Information du dispositif : il présente des informations identifiant le transmetteur, qui doivent mises à disposition du fabricant dans éventuelles
consultations.
5. Lire la configuration : si sélectionné, il permet de lire la configuration actuelle de l'appareil connecté.
6. Appliquer : si sélectionné, il permet d'envoyer la configuration à l'appareil connecté.
Remarque : si l'utilisateur ne spécifie pas une configuration dans le bon de commande, la configuration par défaut sera :
• Plages de mesure : 0 à 100 °C et 0 à 100 % HR ;
• 0 °C de correction du zéro (offset) ;
• Sorties au maximum lors d'une défaillance du capteur.
NOVUS AUTOMATION

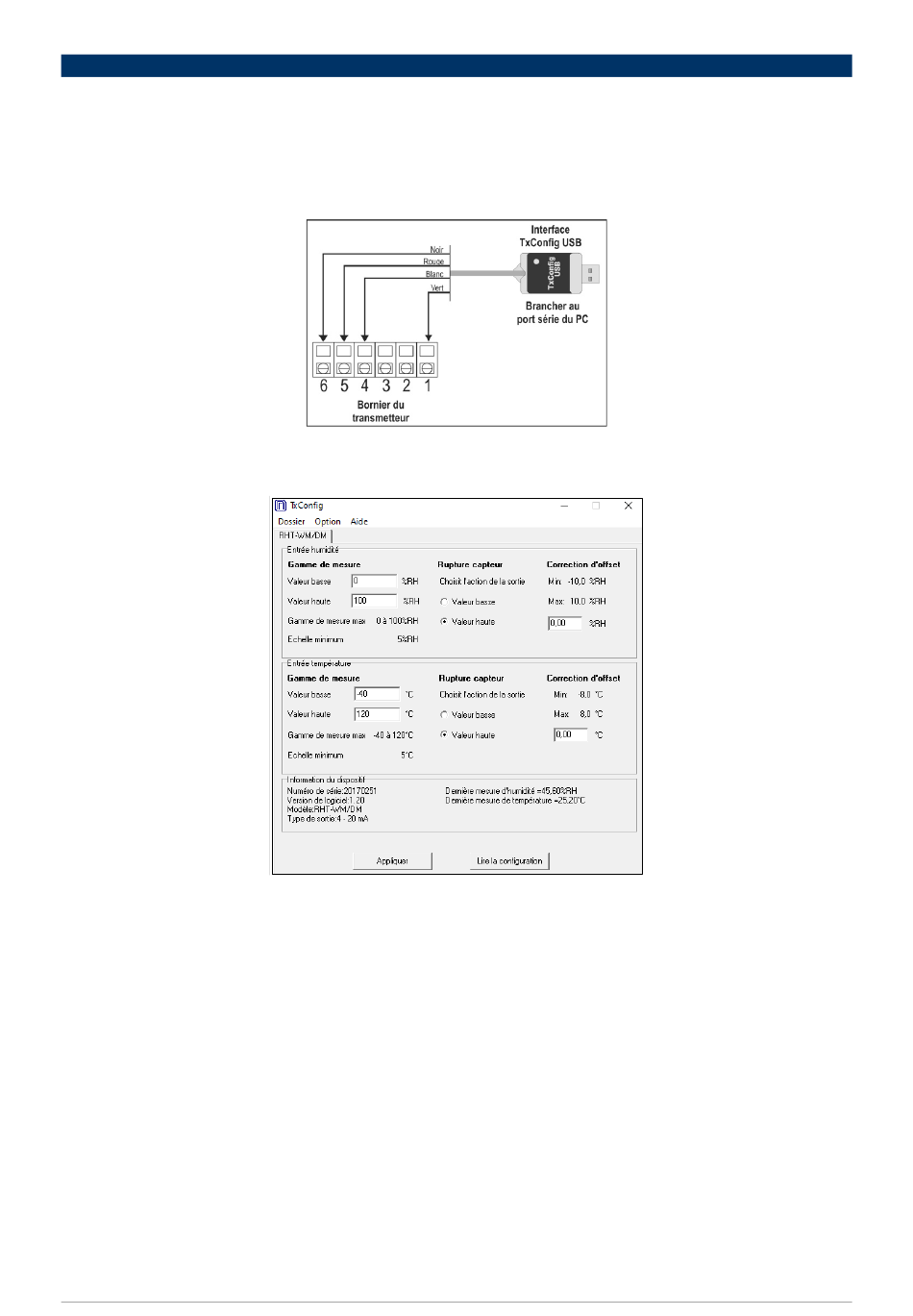

Figure 8 – Raccordements de l'interface TxConfig USB
Figure 9 – Écran principal du logiciel TxConfig
5/8
