4.
INSTALLATION ÉLECTRIQUE

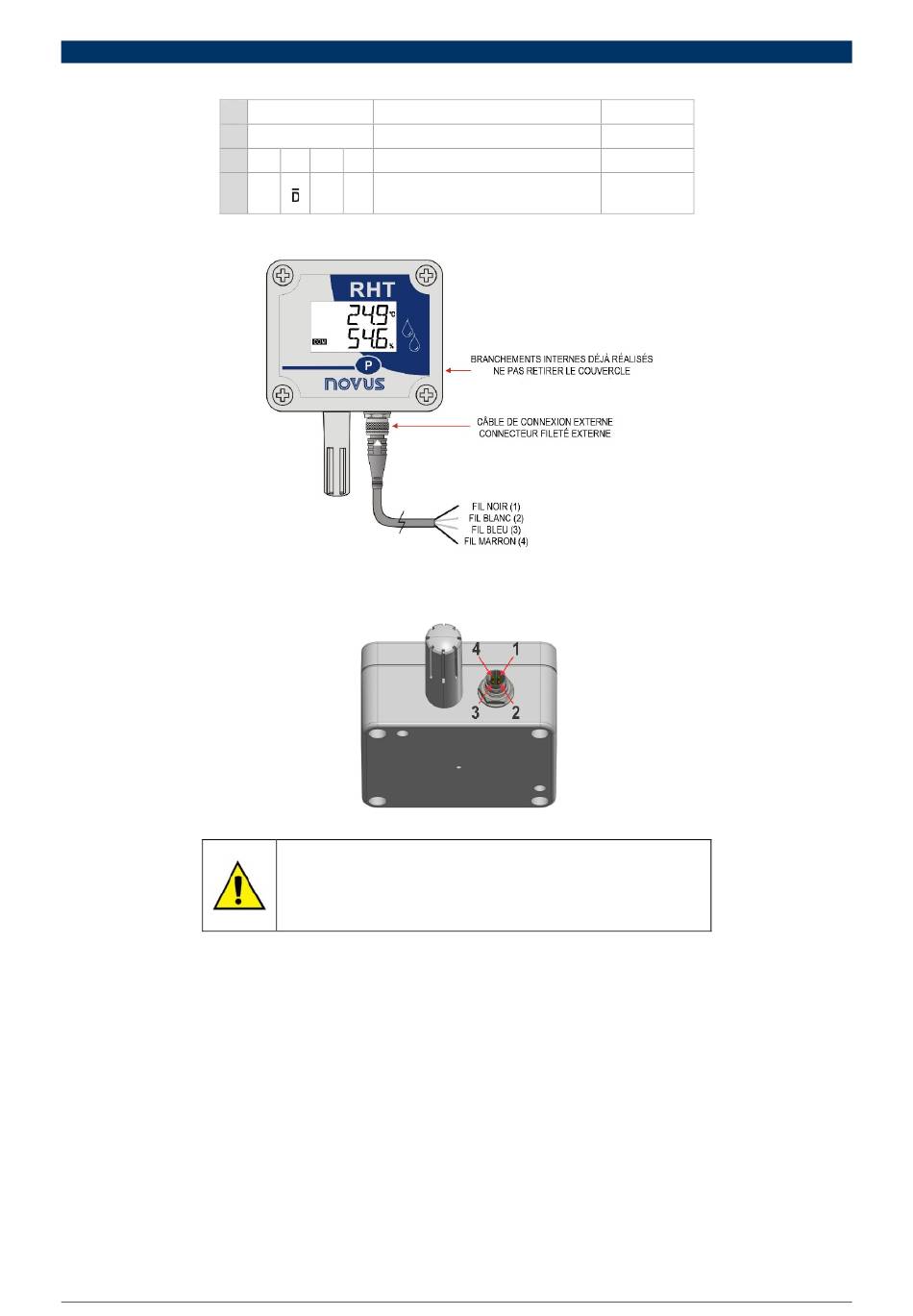

La Figure 9 présente les branchements requis. Les bornes 1, 2, 3 et 4 sont dédiées à la connexion.
1
2
3
4
4.1
RECOMMANDATIONS POUR L'INSTALLATION
Les conducteurs de faibles signaux électriques doivent traverser l'installation séparément des conducteurs de déclenchement ou avec des
•
valeurs élevées de courant ou tension. Si possible, dans des conduits mis à la terre.
L'alimentation des instruments doit provenir d'un réseau propre à l'instrumentation.
•
Dans les applications de régulation et de surveillance, il est essentiel de considérer ce qui peut arriver lorsqu'une partie du système tombe en
•
panne.
Il est recommandé d'utiliser des FILTRES RC (47Ω et 100nF, série) en parallèle aux bobines de contacteur et solénoïdes, etc.
•
NOVUS AUTOMATION
- VCC
Alimentation
+ VCC
Alimentation
D1
D
D+
A
Ligne bidirectionnelle de données
Ligne bidirectionnelle de données
D0
D-
B
inversée
Tableau 1 – Alimentation
Figure 9 –
Figure 10 – Brochage du connecteur M8
Soyez prudent lorsque vous connectez les fils d'alimentation au
Transmetteur RHT-WM-485-LCD, RHT-DM-485-LCD ou RHT-P10-485-LCD.
Si le conducteur positif de l'alimentation est branché, même
momentanément, à l'une des bornes de la communication, le transmetteur
peut être endommagé.
Branchements électriques
Fil noir
Fil blanc
Fil bleu
Fil marron
7/14
