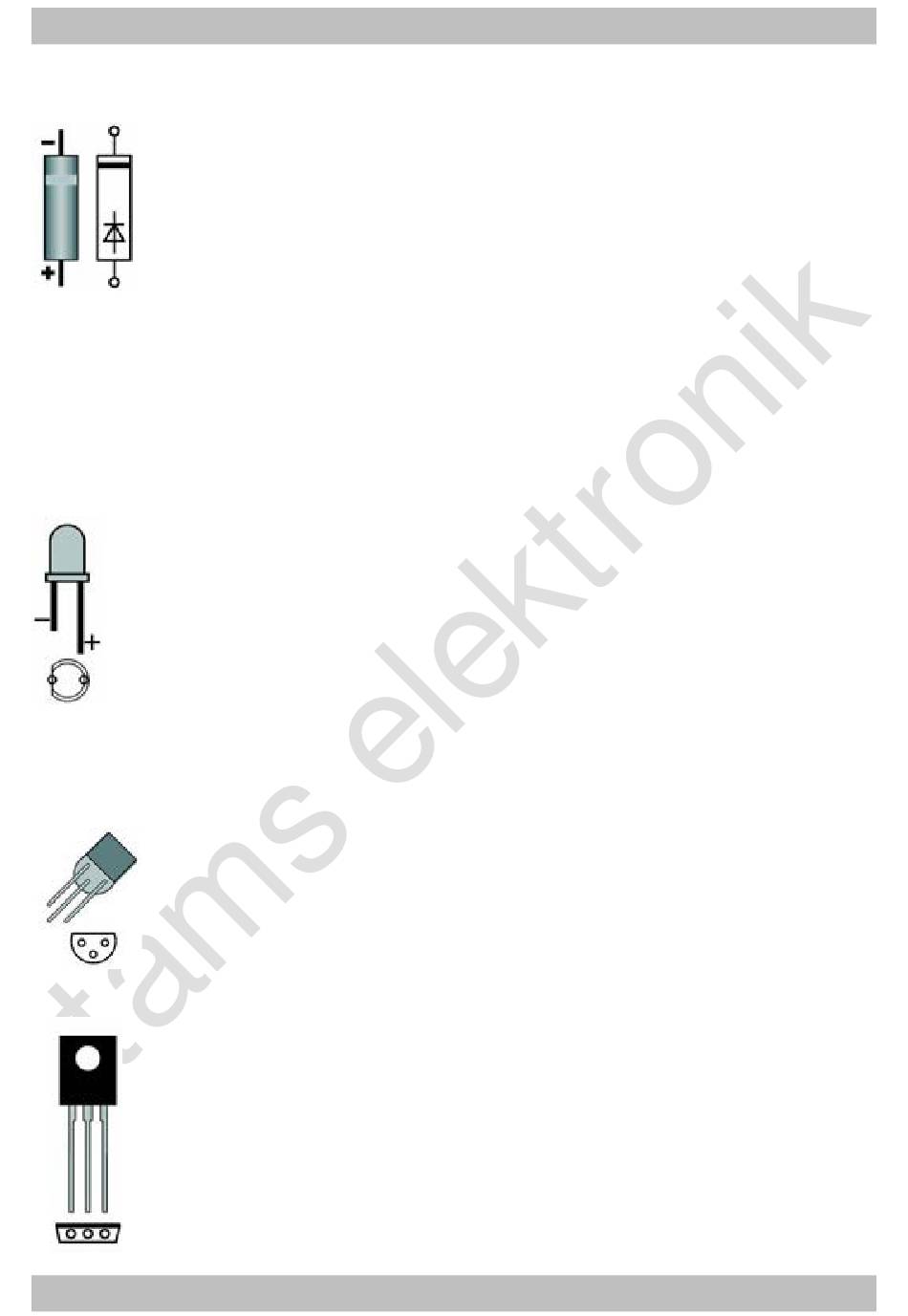

Diodes et Diodes Zener
Les diodes ne laissent passer le courant que dans un sens,
la tension est aussi réduite de 0,3 à 0,8 V. Dans l'autre
sens, le courant ne passe pas sauf si la tension limite est
dépassée. Dans ce cas, la diode est toujours détruite.
Les diodes Zener sont utilisées pour limiter la tension. Au
contraire des diodes normales, elles ne sont pas détruites
par un dépassement de la tension limite.
La désignation de la diode est imprimée sur le corps de
celle-ci.
Diodes électroluminescentes (DEL)
Alimentées dans le bon sens, les DEL s'allument. Elles sont
disponibles en différents modèles (au regard de couleur,
grandeur, forme, intensité lumineuse, courant maximal et
tension de maintien).
Les DEL doivent toujours être utilisées avec une résistance
car elle peuvent être détruite par un courant trop fort.
Transistors
Les transistors sont des amplificateurs qui transforment un
courant faible en courant plus puissant. Il en existe de
différentes caractéristiques et formes. Le type du transistor
est imprimé sur le capot.
Les transistors de faible puissance (par ex. des types BC)
ont un capot demi-cylindrique (capot SOT). Les transistors
de puissance (par ex. des types BD) ont un capot plat
(capot TO) qui existe en différentes formes et tailles.
Les trois connexions des transistors bipolaires (par ex. des
types BC et BD) sont désignées par "base", "émetteur" et
"collecteur" et sont représentées sur le schéma par les
lettres B, E et C.
