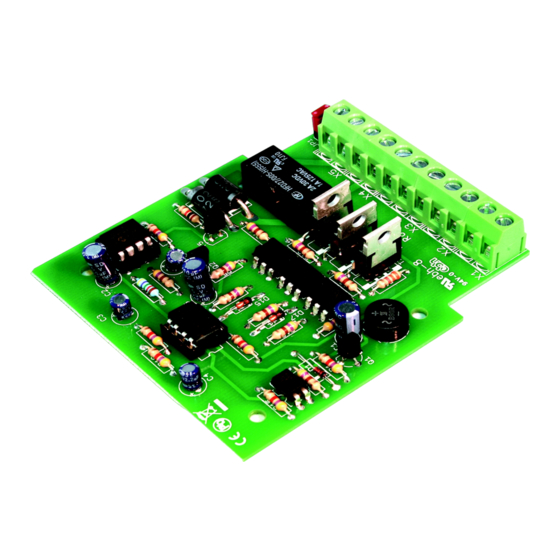

tams elektronik KSM-2 Mode D'emploi

Module de boucle de retournement pour réseaux ferroviaires numériques
Masquer les pouces Voir aussi pour KSM-2:

Publicité

Liens rapides

Mode d´emploi
KSM-2
No. d´article 49-01125 | 49-01126 | 49-01127
Module de boucle de retournement
pour réseaux ferroviaires numériques
tams elektronik
n n n

Publicité

Table des Matières
loading

Sommaire des Matières pour tams elektronik KSM-2

  • Page 1 Mode d´emploi KSM-2 No. d´article 49-01125 | 49-01126 | 49-01127 Module de boucle de retournement pour réseaux ferroviaires numériques tams elektronik n n n...
  • Page 2: Table Des Matières

    3. Pour réussir vos soudures............7 4. Fonction..................9 5. Caractéristiques techniques............13 6. Assembler le prêt-à-monter............14 7. Connecter le KSM-2..............23 8. Liste de vérification pour recherche des anomalies......27 9. Déclaration de garantie..............29 10. Déclaration de conformité CE.............30 11. Déclarations concernant la directive DEEE........30 10/2015 Tams Elektronik GmbH Tous droits réservés, en particulier les droits de reproduction et de...
  • Page 3: Premier Pas

    Toute autre utilisation est à proscrire et entraîne la perte de la garantie. Le KSM-2 n´est pas destiné à être assemblé ou installé par des enfants de moins de 14 ans. La lecture, la compréhension et le respect de ce mode d'emploi font partis du bon usage de ce produit.
  • Page 4: Matériel Nécessaire

    Français KSM-2 Vérifier le contenu Vérifiez que l’emballage est complet :  un prêt-à-monter composé de toutes les pièces figurant dans la liste des composants ( page 18) et un circuit imprimé ou  un module prêt à l'emploi avec un cavalier placé sur JP1 ou ...
  • Page 5: Conseils Concernant La Sécurité

    KSM-2 Français 2. Conseils concernant la sécurité Dangers mécaniques Les câbles et autres composants coupés présentent des parties tranchantes qui peuvent provoquer des coupures de la peau. Soyez prudent en les prenant en main. Des dégâts visibles sur des composants peuvent entraîner un danger incalculable.
  • Page 6 Français KSM-2 Danger d'incendie La panne chaude du fer à souder entrant en contact avec un matériau inflammable crée un risque d'incendie. L'incendie peut provoquer des blessures ou la mort par brûlures ou asphyxie. Ne branchez au secteur le fer à souder que durant le temps effectif de la soudure. Maintenez la panne éloignée de tout matériau inflammable.
  • Page 7: Pour Réussir Vos Soudures

    KSM-2 Français Autres dangers Des enfants peuvent par inattention ou par irresponsabilité provoquer les mises en péril décrites ci-dessus. En conséquence, des enfants de moins de 14 ans ne doivent pas assembler les prêts-à-monter ni installer les modules. Attention : Les enfants en bas âge peuvent avaler les petites pièces dont les...
  • Page 8 Français KSM-2  Faites passer délicatement les câbles de connexion de l’élément par les trous de la platine. Le corps de l’élément doit se placer au plus près de la platine.  Lors du soudage, respectez la polarité des composants.
  • Page 9: Fonction

    KSM-2 Français 4. Fonction Problème Sur une boucle de retournement dans les systèmes à deux rails, la polarité s’inverse au niveau de l’aiguillage. Dès qu’un véhicule ponte les deux polarités, il provoque un court-circuit quelque soit son sens de circulation.
  • Page 10: Déroulement

    Français KSM-2 Fonctionnement du KSM-2 Le module de boucle de retournement KSM-2 inverse la polarité dans la boucle avant que le court-circuit ait lieu indépendamment du sens de circulation de la locomotive et du système numérique utilisé. Il faut pour cela créer 2 zones de transition entre l’aiguillage d’accès et la boucle.
  • Page 11 Français Fig. 2: Déroulement Sortie du détecteur d’occupation Le détecteur d’occupation intégré du KSM-2 utilisé pour la surveillance de la boucle de retournement dispose d’une sortie pouvant être utilisée par ailleurs pour le pilotage du réseau. Elle peut être connectée directement à...
  • Page 12 Il produit une détection permanente qui empêche le fonctionnement du module de boucle de retournement. Le KSM-2 possède une connexion spécifique pour un détecteur RailCom qui permet d’intégrer la boucle de retournement à un réseau surveillé par RailCom.
  • Page 13: Caractéristiques Techniques

    12 – 24 V courant Alimentation continu ou alternatif Attention: Le KSM-2 ne doit pas être alimenté par un transformateur utilisé également pour alimenter le système numérique ! Consommation (à vide) ca. 100 mA Courant maxi. dans la boucle de...
  • Page 14: Assembler Le Prêt-À-Monter

    Français KSM-2 6. Assembler le prêt-à-monter Vous pouvez sauter ce chapitre si vous avez acquis un module prêt à l'emploi ou complet avec capot. Préparation Placez les composants triés devant vous sur le plan de travail. Les composants électroniques présentent les caractéristiques suivantes à...
  • Page 15 KSM-2 Français Condensateurs électrolytiques Les condensateurs électrolytiques sont souvent utilisés pour stocker l’énergie. Contrairement condensateurs céramiques, ils sont polarisés. Sa valeur est imprimée sur le capot. Les condensateurs électrolytiques existent en plusieurs tensions. L’utilisation d’un condensateur électrolytique d’une tension supérieure à celle requise est possible sans problème.
  • Page 16: Microcontrôleurs

    Français KSM-2 Transistors Les transistors sont des amplificateurs qui transforment un courant faible en courant plus puissant. Il en existe de différentes caractéristiques et formes. Le type du transistor est imprimé sur le capot. Les transistors de faible puissance (par ex. des types BC) ont un capot demi-cylindrique (capot SOT).
  • Page 17: Photocoupleurs

    KSM-2 Français Photocoupleurs Les photocoupleurs sont des CI qui fonctionnent comme des barrières lumineuses. Ils associent sous un même capot une DEL et un phototransistor. Ils relaient des informations entre deux circuits électriquement indépendants. Ils existent en barrette à partir de 4 pattes.
  • Page 18 Français KSM-2 Nomenclature Résistances R4, R7, R8 330  R5, R9, R10, R11, R12, 470  R13, R14, R17, R18 1 k R2, R3, R15 2,2 k R1, R6, R19, R20 4,7 k 47 k Diodes 1N400x, x=2...7 D15, D17...
  • Page 19 KSM-2 Français Fig. 3: Plan d´implantation Seite 19...
  • Page 20 Français KSM-2 Assemblage Procédez dans l’ordre de la liste suivante. Soudez les composants du côté "soudure" et coupez les fils excédentaires avec une petite pince coupante. Respectez les conseils de soudage du paragraphe 3. Attention: Certains composants doivent être montés en respectant leur polarité ! En cas d’erreur de montage, ils peuvent être détruits lors de la mise...
  • Page 21 KSM-2 Français Transistors Respectez la polarisation! Les transistors de faible puissance (par ex du type BC) avec capot SOT sont représentés en coupe sur le schéma de montage. Pour les transistors de puissance (par ex. des types BT) avec capot TO, la face arrière vierge d’inscription est représentée par un trait gras...
  • Page 22 Français KSM-2 Effectuer un contrôle visuel Après l’assemblage, effectuez un contrôle visuel et corrigez les éventuels défauts :  Débarrassez le module de déchets tels que les restes de câbles ou gouttes de soudure. Eliminez les angles vifs ou pointes de câbles qui dépassent.
  • Page 23: Connecter Le Ksm-2

    KSM-2 Français 7. Connecter le KSM-2 Diviser la boucle de retournement en sections Divisez la boucle de retournement en trois sections comme indiqué en fig. 4 :  deux zones de transition près de l’aiguillage et  le corps de la boucle de retournement Coupez respectivement les deux rails.
  • Page 24 (Connexion optionelle) Alimentation (transfo) 3 | 4 La polarité est indifférente. Attention : Ne pas connectez le KSM-2 à un transformateur alimentant le système numérique. Des courants parasites peuvent détruire le module ! Zone de transition 1 5 | 6 →...
  • Page 25 KSM-2 Français Fig. 5: Connexions Seite 25...
  • Page 26 être connectées directement à un décodeur de rétrosignalisation numérique (par ex un s88). Reliez la borne 1 (sortie de détection) du KSM-2 avec une entrée du décodeur de rétrosignalisation et la borne 2 à la masse de ce décodeur.
  • Page 27: Liste De Vérification Pour Recherche Des Anomalies

    KSM-2 Français 8. Liste de vérification pour recherche des anomalies  Des composants deviennent brûlants ou commencent à fumer. Débranchez immédiatement l’alimentation ! Cause possible : Un ou plusieurs éléments ont été soudés à l'envers.  Si vous avez assemblé le module vous-même, faites une vérification visuelle (...
  • Page 28 Français KSM-2 refuser une réparation si celle-ci est techniquement ou financièrement non réalisable. Veuillez ne pas nous envoyer la pièce à réparer en port dû. Si la garantie s’applique, nous vous dédommagerons frais d’expédition jusqu’à hauteur du forfait de frais de port applicable à la pièce selon notre dernière liste de prix.
  • Page 29: Déclaration De Garantie

    KSM-2 Français 9. Déclaration de garantie Nous offrons pour ce produit 2 ans de garantie à partir de la date d’achat par le premier client, limitée toutefois à 3 ans après l’arrêt de la production en série du produit. Le premier client est le consommateur qui a acquis le produit auprès de notre société, d’un revendeur ou d’un...
  • Page 30: Déclaration De Conformité Ce

    Français KSM-2 10. Déclaration de conformité CE Ce produit répond aux exigences des directives suivantes et porte donc la marque CE. 2004/108/EG concernant la compatibilité électromagnétique. Fondé sur les normes : EN 55014-1 and EN 61000-6-3. Respectez les consignes suivantes pour conserver un fonctionnement exempt de parasites et d'émissions électromagnétiques gênantes :...
  • Page 31 KSM-2 Français Seite 31...
  • Page 32 Informations et conseils: http://www.tams-online.de Garantie et service: Tams Elektronik GmbH Fuhrberger Straße 4 DE-30625 Hannover fon: +49 (0)511 / 55 60 60 fax: +49 (0)511 / 55 61 61 e-mail: modellbahn@tams-online.de...
