Convertisseur de boucle HART HMX50
Les variables dynamiques du protocole HART peuvent être converties en sections 4 ... 20 mA
individuelles à l' a ide du convertisseur de boucle HART HMX50. Les variables sont assignées à la
sortie courant et la définition des gammes de mesure pour chaque paramètre est réalisée dans le
HMX50.
HART

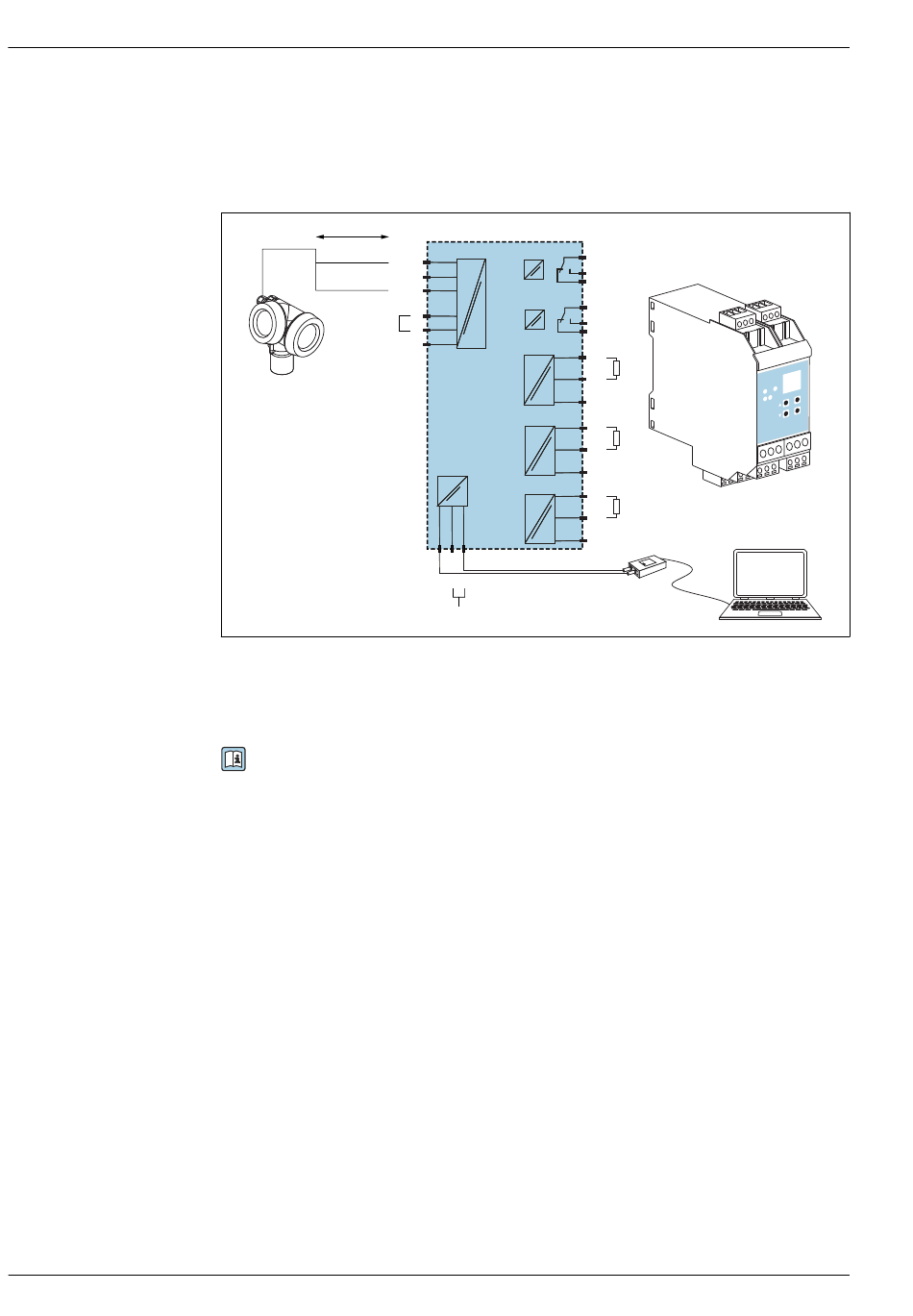

 21 Exemple de raccordement HMX50 : appareil 2 fils passif et sorties courant câblés comme une source de
courant
Le convertisseur de boucle HART HMX50 peut être commandé avec la référence 71063562.
Documentation complémentaire : TI00429F et BA00371F.
