MISE AU REBUT DANS LE RESPECT DE LA RÉGLEMENTATION APPLICABLE.
SÉCURITÉ DEL
RAYONNEMENT DEL (RG-2). NE PAS REGARDER DIRECTEMENT DANS LE FAISCEAU. SUS-
ATTENTION
CEPTIBLE DE CONSTITUER UN DANGER POUR LES YEUX. CONFORMÉMENT À LA NORME CEI
62471 Ed 1.0:2006-07.
INSTALLATION/DÉPOSE DE CLÉ DE RAIL
LA TLR DOIT ÊTRE RETIRÉE DE L'ARME À FEU AVANT DE POUVOIR EFFECTUER CETTE DÉMARCHE.
La TLR est expédiée avec une clé de rail installée ; diverses autres clés sont incluses. Lorsque la clé n'est pas
adaptée, choisissez une clé permettant de fixer solidement votre TLR à l'arme en prenant particulièrement en
compte la largeur de la clé et de l'encoche du rail, ainsi que le fonctionnement du commutateur, et en veillant à ce
que le pontet soit suffisamment dégagé, etc.
IL FAUT UTILISER UNE CLÉ POUR QUE LA TLR NE GLISSE PAS SUR LE DEVANT DU RAIL LORS DU RECUL.

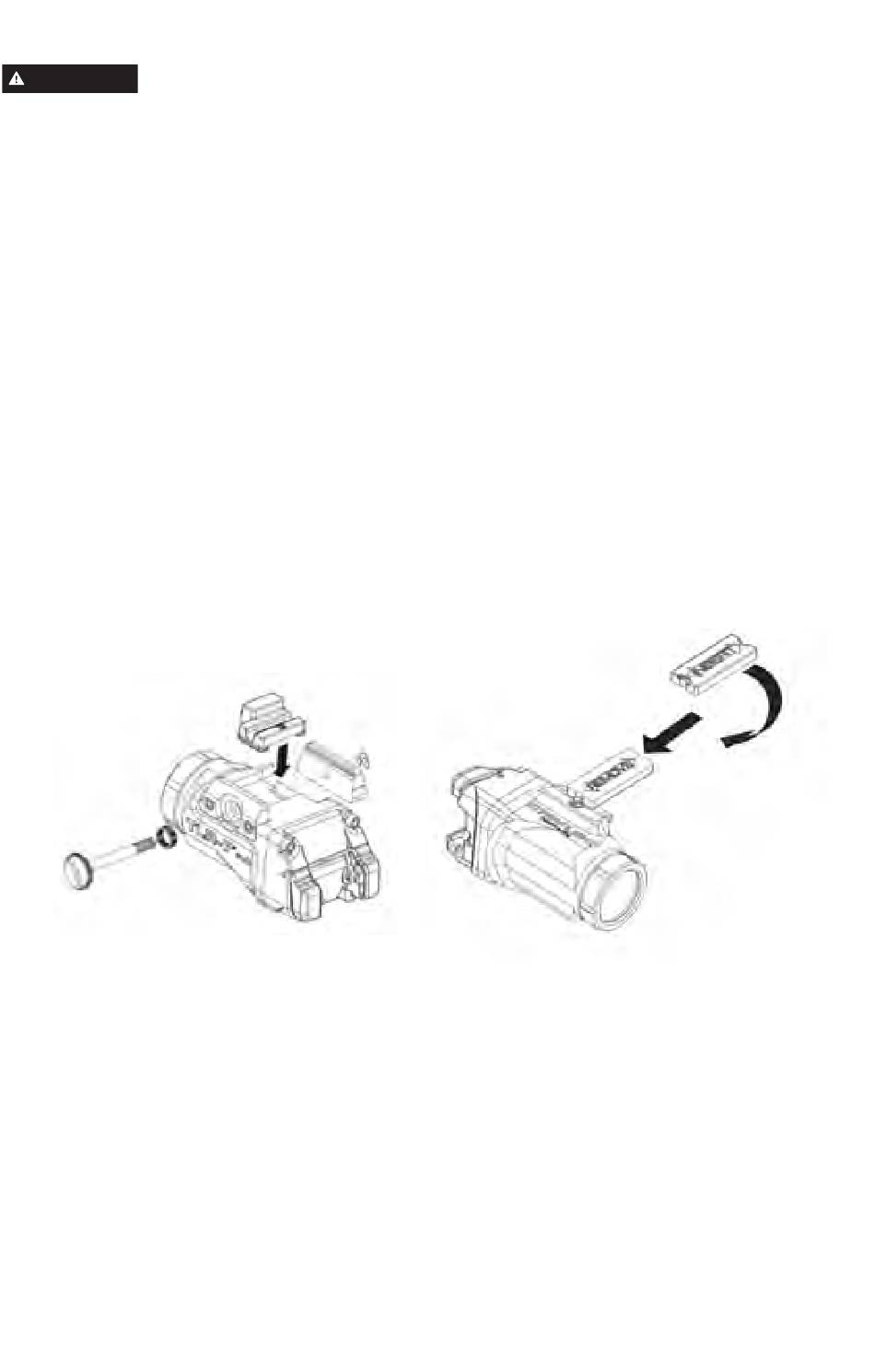

Installation de clé de rail
1. Dévisser le boulon de tension de bride de rail et le retirer entièrement (le ressort de tension doit suivre le boulon
de tension de bride de rail).
2. Placer la clé dans la fente entre la partie mobile de la bride de rail et le côté fixe.
Remarque : la clé est convenablement mise en place lorsque le boulon de tension de bride de rail peut
être installé.
3. Insérer le boulon de tension de la bride de rail par le côté fixe de la bride de rail, à travers la clé et serrer pour
fixer sur le côté mobile de la bride.
4. Serrer le boulon de tension de la bride de rail à fond contre le côté fixe de la bride de rail.
5. Positionner l'e-clip sur la bride de rail mobile et aligner l'extrémité ouverte sur la rainure de la partie filetée du
boulon de tension de bride de rail.
6. Localiser le côté « insertion » de l'outil e-clip et le placer contre la surface de la bride.
7. Aligner l'outil e-clip sur l'e-clip et pousser l'outil jusqu'à ce que l'e-clip s'enclenche à l'endroit voulu.
Retrait de clé de rail
1. Serrer à fond le boulon de tension de bride de rail.
2. L'e-clip sera alors accessible à l'extrémité du boulon de tension de bride de rail (qui n'est pas monté en usine).
3. Localiser le côté « retrait » de l'outil e-clip et le placer contre la surface mobile de la bride.
4. Placer l'outil sur l'e-clip et appliquer une pression pour dégager l'e-clip du boulon de tension de bride de rail.
Il faut que l'outil exerce une pression contre l'extrémité ouverte de l'e-clip.
5. Dévisser le boulon de tension de bride de rail et le retirer entièrement (le ressort de tension doit suivre le boulon
de tension de bride de rail).
Faire tourner l'outil et
le placer sur l'e-clip.
