Configuration

#
14
4 Configuration
4.1 Première mise en service
Avant la première mise en service, assurez-vous que :
• tous les joints ont été correctement mis en place (sur la sonde et sur le raccord
process)
• le capteur a été correctement monté et raccordé
• l'arrivée d'eau a été correctement raccordée aux raccords de rinçage (selon la
version)
Danger !
Risque de projection de produit.
Vérifiez l'étanchéité de tous les raccords avant d'appliquer la pression de process à la
sonde ! Si vous utilisez la vanne d'arrêt fournie comme soupape de dégagement d'air
pour la chambre de rinçage, assurez-vous que la sortie de la chambre de rinçage est
obturée par le bouchon !
Dans le cas contraire, la sonde ne doit pas être mise en service !
4.2 Eléments de commande
1
2
3

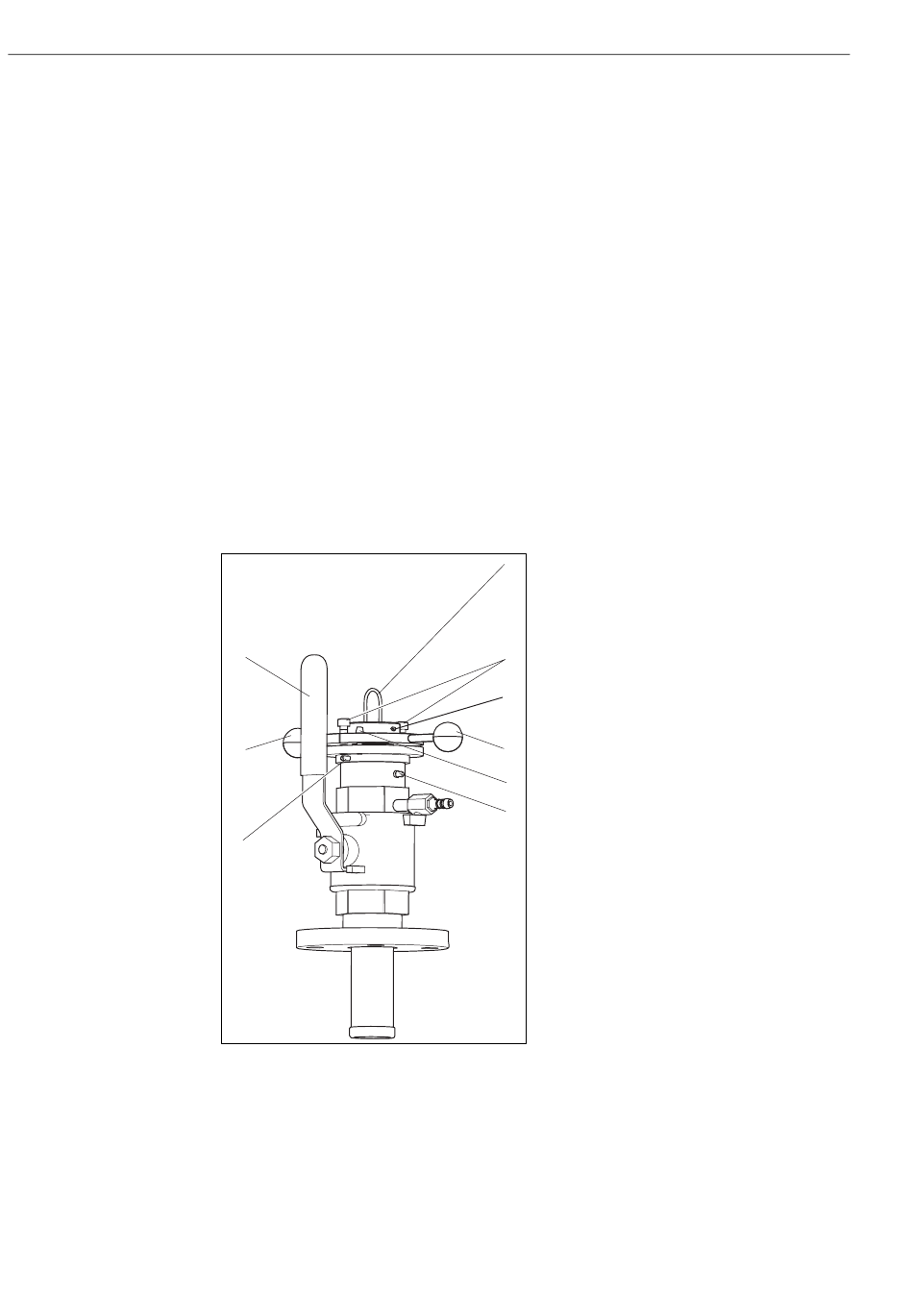

Fig. 17 : Eléments de commande
1 Manette
2 Poignée
3 Vis de blocage
4 Etrier
5 Vis de fixation
6 Broche d'arrêt
7 Goupilles d'arrêt de la fermeture à baïonnette
8 Raccord de graissage
Vous disposez des éléments de
4
commande suivants :
• Manette
permet d'ouvrir ou de fermer la vanne
d'arrêt.
• Goupilles d'arrêt et vis
5
permettent de bloquer le tube de la
sonde dans la position "mesure".
6
• Poignées
permettent de changer l'orientation du
2
capteur dans le process en tournant la
partie supérieure de la sonde autour de
7
son axe à l'aide des poignées
(fermeture à baïonnette encliquetée, vis
8
de fixation vissées et vis de blocage
dévissées).
• Vis de blocage
permettent de bloquer la partie
supérieure de la sonde dans la position
souhaitée.
• Etrier
permet de retirer le tube de la sonde. Ne
tirez en aucun cas le câble du capteur !
L'étrier possède une marque sur le côté
qui permet de repérer la position du
capteur lors du montage dans la sonde
C07-CXA451xx-19-07-06-xx-001.eps
(voir chap. "Montage du capteur").
• Broche d'arrêt
permet de fixer l'écrou à baïonnette et le
support de sonde. L'écrou ne peut à
présent plus être dévissé, ni lors de
l'orientation du capteur, ni lors de
l'actionnement du manchon extérieur.
• Raccord de graissage
permet de lubrifier le tube de la sonde
(voir chap. "Maintenance").
