Liquiline CM442/CM444/CM448
3 Description de l'appareil
3.1 Boîtier fermé

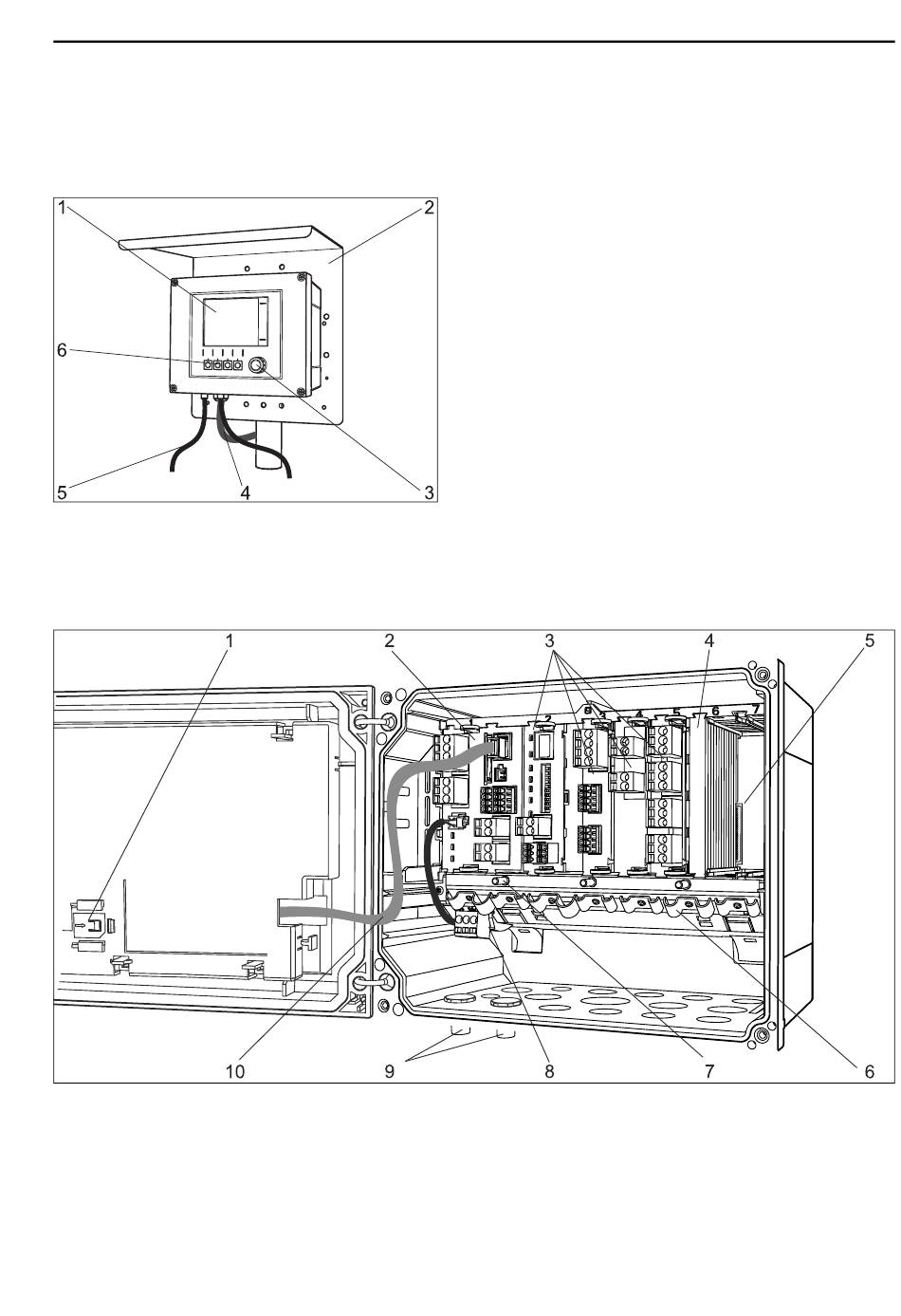

Fig. 1 : Monté sur mât
3.2 Boîtier ouvert
Fig. 2 : Exemple d' u n appareil 4 voies avec couvercle d' a fficheur ouvert (sans câblage)
1 Emplacement de rangement pour la carte SD
2 Module de base
3 Modules d' e xtension (optionnels)
4 Protection, couvercle aveugle et couvercle de protection
5 Fond de panier d' e xtension
Endress+Hauser
1 Afficheur
2 Capot de protection contre les intempéries (en option)
3 Navigateur
4 Câble de capteur ou de sortie courant
5 Câble d' a limentation
6 Touches programmables, affectation en fonction du menu
a0012681
6 Rail de montage des câbles
7 Boulon fileté pour le raccordement du fil de terre
8 Extension d' a limentation avec câble interne
9 Connecteur M12 pour le raccordement du capteur (en
option)
10 Câble de l' a fficheur
Description de l' a ppareil
a0016165
