Raccordement électrique
6.2.6
Tension d'alimentation CM444 et CM448

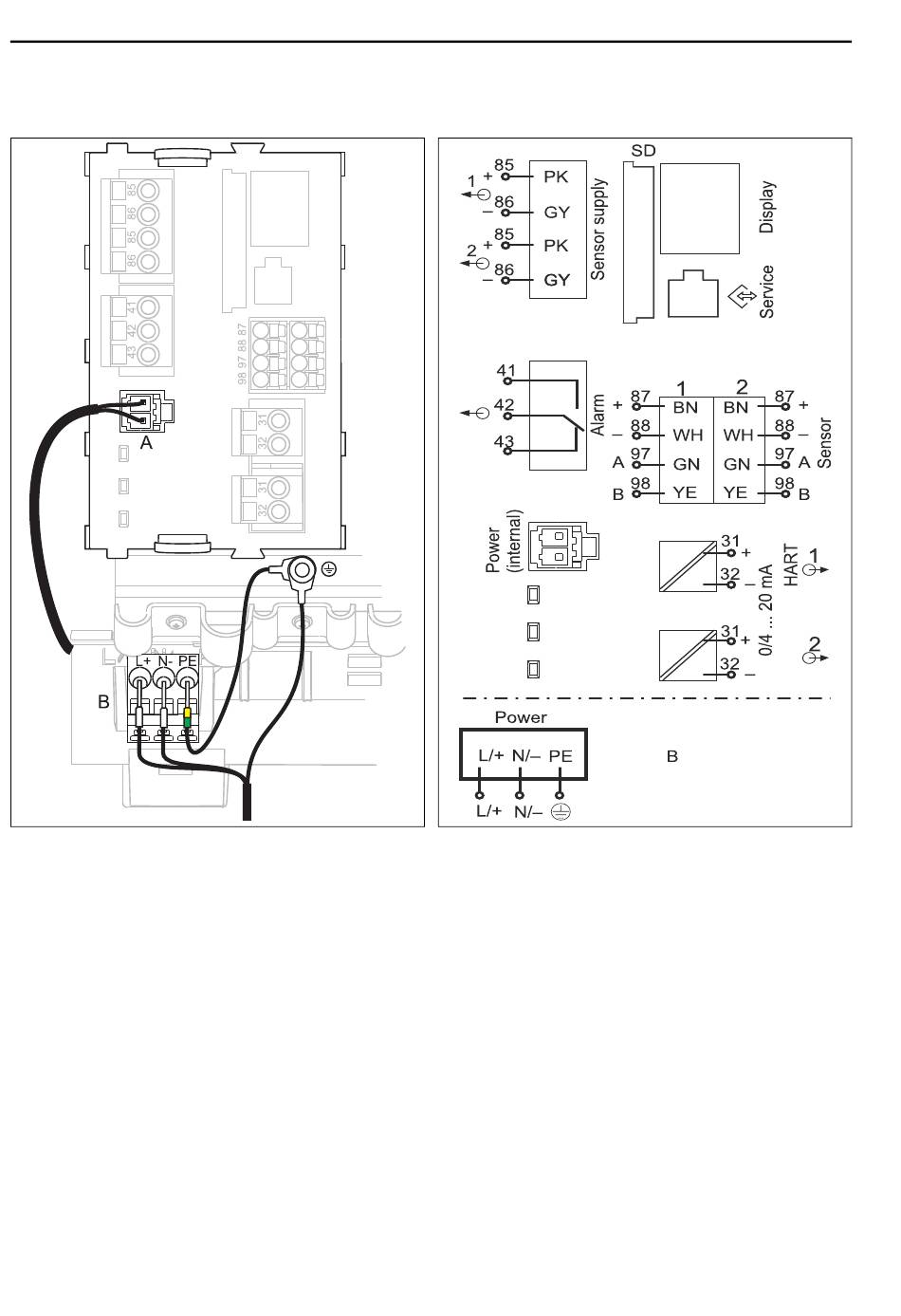

Fig. 39 : Raccordement de l' a limentation avec BASE-E
A
Câble d' a limentation interne
B
Extension de l' a limentation
28
a0015872
Fig. 40 : Schéma de raccordement général BASE-E et
extension d' a limentation (B)
Liquiline CM442/CM444/CM448
Endress+Hauser
a0015873
