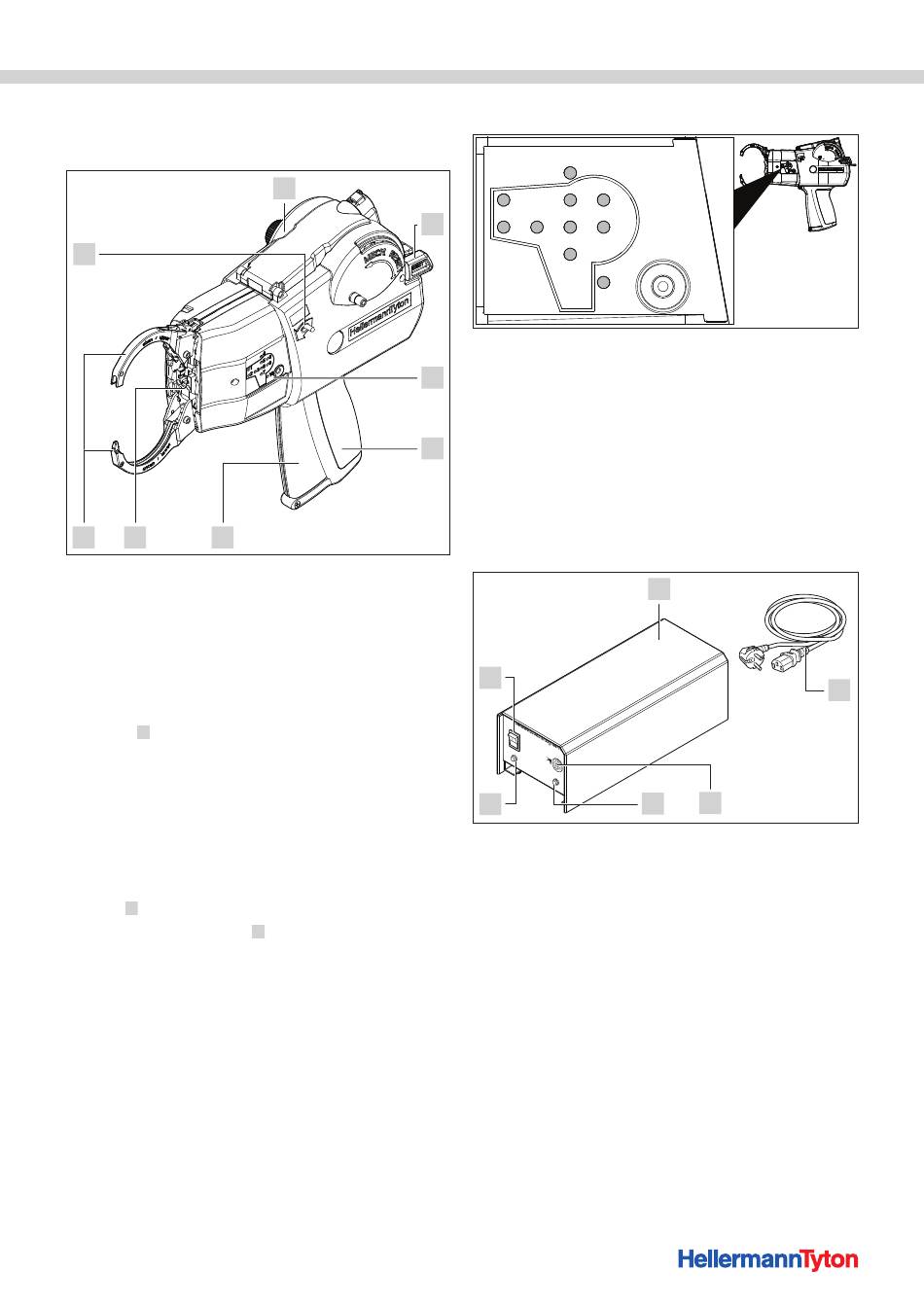

Description fonctionnelle
3 2 1 Outil ATS3080
8
7
6
5
1 ATS3080
2 Levier de réinitialisation
3 Panneau de visualisation des erreurs
4 Poignée
5 Gâchette
6 Plaque frontale avec capteur de tête
7 Becs supérieur et inférieur
8 Levier d'ouverture des becs
L'ATS3080
est un outil électrique permettant la mise en
1
faisceaux de câbles et la fixation de différents éléments à
l'aide d'une bande crantée combinée à une tête de
fermeture, à „Bande en têtes de fermeture et bande
continue crantée" en page 26.
La tension de serrage peut être réglée sur l'ATS3080 à l'aide
d'une molette prévue à cet effet.
Le faisceau doit être positionné entre les becs au niveau de la
plaque frontale. Une fois le faisceau en position, la
gâchette
peut être actionnée.
5
En cas de défaut, le panneau
l'emplacement de l'erreur et la LED correspondante devient
rouge, à „Panneau de visualisation des erreurs" en
page 10
Manuel d'utilisation • ATS3080 • 02-2017 • v01 • 102-01002
1
2
3
4
fournit des informations sur
3
Panneau de visualisation des erreurs
4
1
5 8
2
3
6 9
7
10
1 Présence tête au niveau de la plaque frontale
2 Retour arrière moteur
3 Position de départ cycle
4 Emplacement pour chargement des têtes
5 Défaut Moteur
6 Limite temps de cycle dépassée
7 Surcharge moteur
8 Emplacement pour chargement de la bande
9 Position trappe de verrouillage bande
10 Reset / Réinitialisation
3 2 2 Alimentation secteur pour ATS3080
6
A T
S 3
0 8
0 P
o w
e r
0
P a
c k
P ow
er
S ig
na
l
5
1 Boîtier
2 Câble secteur (raccord entre la prise et le connecteur situé à l'arrière du boîtier)
3 Connecteur pour raccorder l'ATS3080
4 Témoin lumineux LED
Signal
5 Témoin lumineux LED
Power
6 Interrupteur
L'alimentation secteur pour ATS3080 alimente
électriquement l'ATS3080. Pour en savoir plus sur les
interfaces et la connectique de part et d'autre du boîtier,
à „Interfaces présentes sur l'alimentation secteur pour
ATS3080" en page 26.
