Liquiline CM44P
Consommation
Fusible
Parafoudre
Entrées de câble
Spécification de câble
Endress+Hauser
CM44P
Selon la tension d' a limentation
• 100 à 230 V AC :
Max. 73 VA (appareil de terrain)
Max. 150 VA (appareil encastrable)
• 24 V DC :
Max. 68 W (appareil de terrain)
Max. 59 W (appareil encastrable)
Fusible non remplaçable
Protection contre les surtensions/parafoudre intégré selon EN 61326
Catégorie de protection 1 et 3

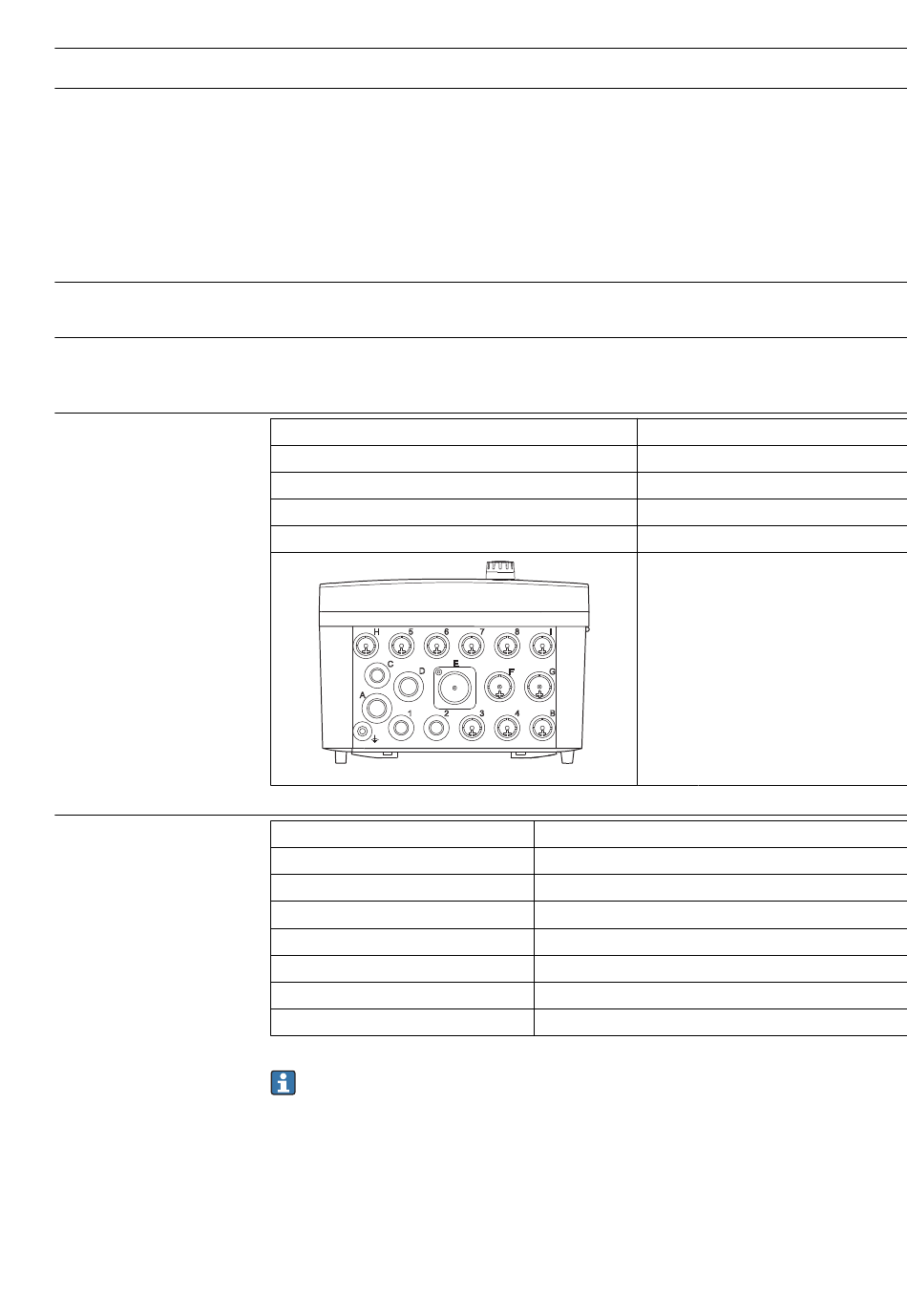

Identification de l'entrée de câble au fond de l'appareil
B, C, H, I, 1-8
A, D, F, G
E

H 5
C
D
A
1
Presse-étoupe
M16x1,5 mm
M12x1,5 mm
M20x1,5 mm
NPT3/8"
G3/8
NPT1/2"
G1/2
Les presse-étoupe montés en usine sont serrés avec 2 Nm.
Longueur du câble de l'afficheur fourni (appareil encastrable uniquement) :
3 m (10 ft)
Longueur maximale admissible pour le câble de l'afficheur (appareil encastrable
uniquement) :
5 m (16.5 ft)
6 7 8 I
E
F G
2 3 4 B
A0018025
Diamètre de câble admissible
4 à 8 mm (0.16 à 0.32")
2 à 5 mm (0.08 à 0.20")
6 à 12 mm (0.24 à 0.48")
4 à 8 mm (0.16 à 0.32")
4 à 8 mm (0.16 à 0.32")
6 à 12 mm (0.24 à 0.48")
7 à 12 mm (0.28 à 0.48")
Caractéristiques techniques
Presse-étoupe adapté
M16x1,5 mm/NPT3/8"/G3/8
M20x1,5 mm/NPT1/2"/G1/2
-
M12x1,5 mm
Assignation recommandée
1-8 Capteurs 1-8
A Alimentation électrique
B RS485 In ou M12 DP/RS485
C Peut être utilisé librement
D,F,G Sorties et entrées courant, relais
H Peut être utilisé librement
I RS485 Out ou M12 Ethernet
E Non utilisé
