CleanFit H CPA 475
"
!
1)
Effet de siphonnage : conduite vidée par le vide
Endress+Hauser

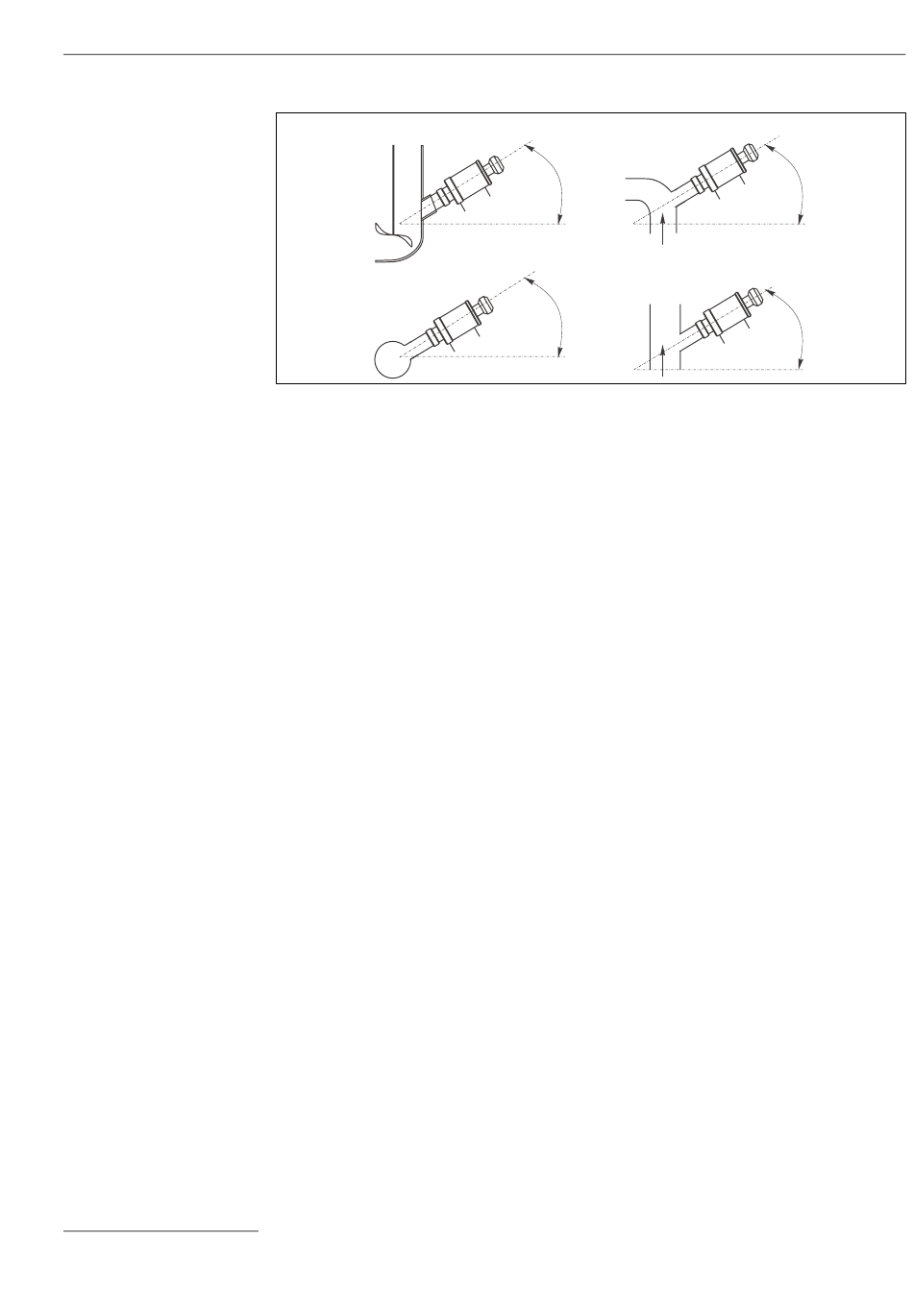

Fig. 3 :
Exemples de montage avec angle de montage recommandé (électrodes en verre)
A
Cuve
B
Coude
C
Conduite horizontale
D
Conduite montante
Attention !
• Si vous installez dans une position inclinée une sonde automatique avec des
cylindres de pression en inox, il est recommandé d'utiliser une version à bride. Sinon
le poids de la sonde pourrait affecter la sécurité du raccordement au process.
• En cas de montage incliné, évitez tout effet de siphonnage
de rinçage. L'arrivée à la chambre de rinçage doit toujours se faire par le bas.
Remarque !
• Le diamètre de conduite minimum pour un montage direct de la sonde est DN 50.
Cette distance avec la paroi de la conduite est nécessaire pour amener le support
d'électrode de la sonde en position "mesure" dans le process.
• Pour monter la sonde CleanFit dans des conduites de diamètre inférieur, utilisez une
chambre de passage (voir Accessoires).
• Lors de la conception du piquage, tenez compte de la profondeur d'immersion totale
en mode mesure. Assurez-vous qu'en mode mesure la sonde est toujours immergée
dans le produit (voir "Dimensions") !
A
> 15 °
C
> 15 °
Montage
B
> 15 °
D
> 15 °
C07-CPA471xx-17-07-00-xx-002.eps
1
à la sortie de la chambre
