MCR 24 PLUS MCR 24/28 MI PLUS MCR 30/35 MI PLUS MCR
34/39 MI PLUS
13072016 - 300024205-001-07
3. Basculer le tableau de commande vers l'avant.
4. Retirer le capot de protection.
5. Faire passer les câbles dans les serre-câbles.
Pour le raccordement des câbles au bornier, voir les chapitres
suivants.
T002546-B
6.6.3.

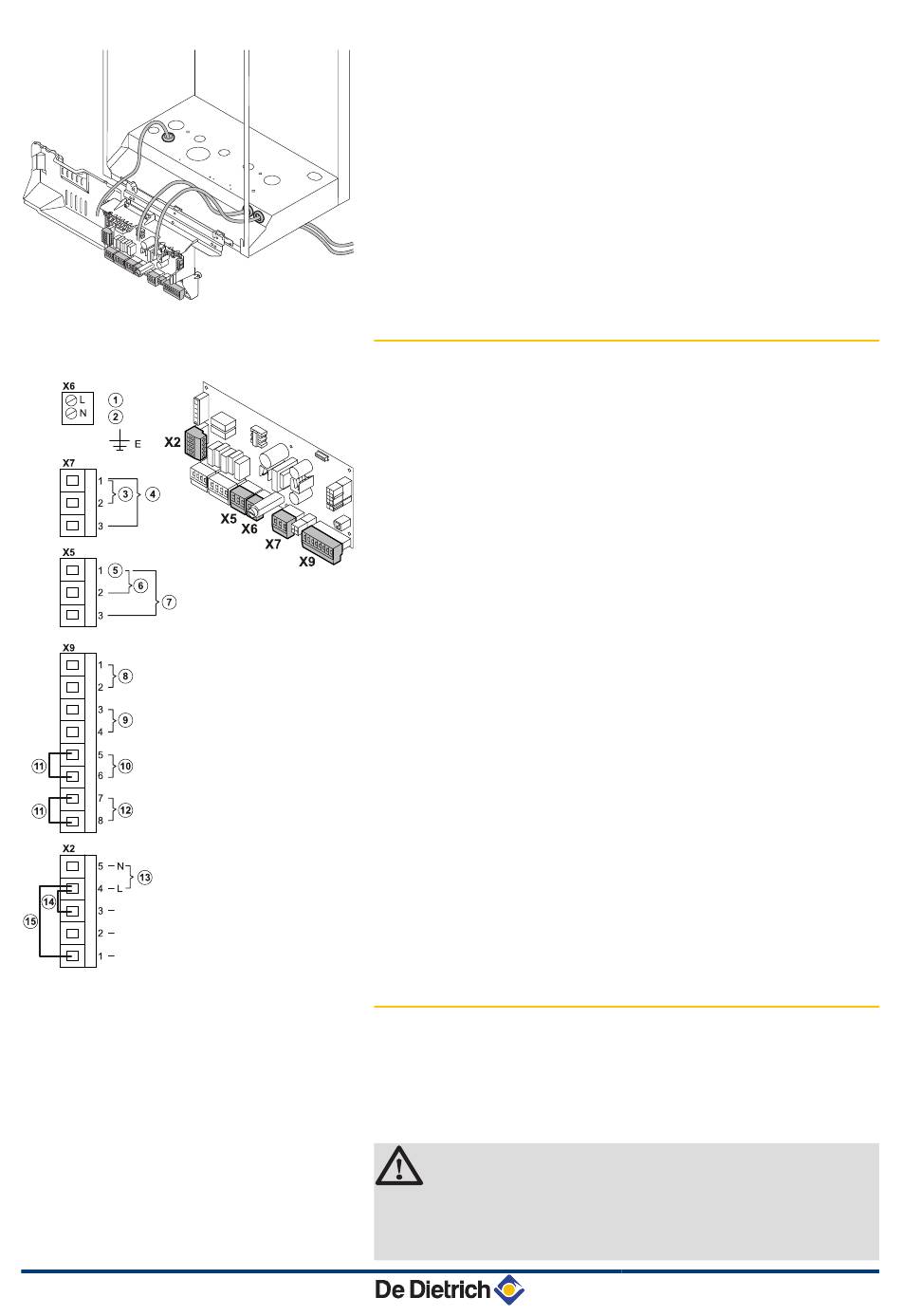

Description du bornier de raccordement
Alimentation 230V - Phase
1
Alimentation 230V - Neutre
2
Vanne d'inversion fermée : Chauffage
3
Raccordement d'une vanne gaz externe
4
Neutre
5
Vanne d'inversion ouverte : ECS
6
Vanne d'inversion ouverte : Chauffage
7
Raccordement de la sonde extérieure
8
Raccordement de la sonde ballon
9
Raccordement d'un contact de sécurité
10
Pont à retirer
Pont existant
11
Raccordement du thermostat d'ambiance
12
Pont à retirer
NE PAS UTILISER (230 VAC)
13
Pont existant
14
Pont existant
15
C002941-A
6.6.4.
Raccordement du thermostat d'ambiance
Les chaudières MCR PLUS peuvent être raccordées à un thermostat
d'ambiance Marche/Arrêt à 2 fils.
Raccorder indifféremment les bornes du thermostat aux bornes 7 et
8 du connecteur X9.
ATTENTION
Dans le cas d'un thermostat d'ambiance avec résistance
d'anticipation, modifier le paramètre p5 à 1. ¼Voir
chapitre : "Modification des réglages", page 58.
6. Installation
