3.3 Montage
3.3.1 Montage du capteur
Attention !
Tenir compte des points suivants avant le montage :
• Supprimer tous les résidus de l'emballage et les éventuels disques de protection sur le capteur
avant de monter l'appareil dans la conduite.
• Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du tube de
mesure et de la conduite. Les joints situés dans le flux influencent négativement le détachement
des tourbillons derrière le corps perturbateur et sont à l'origine de mesures imprécises. Les joints
fournis par Endress+Hauser ont de ce fait un diamètre intérieur légèrement supérieur à celui du
tube de mesure.
• S'assurer que la flèche sur le tube de mesure est orientée dans la même direction que le sens
d'écoulement dans la conduite.
• Longueurs de montage
– Prowirl W (version sandwich) : 65 mm
– Prowirl F (version à bride ) → Voir Information Technique TI070D.
Montage Prowirl W
Le montage et le centrage des versions sandwich (Wafer) sont réalisés à l'aide des rondelles de cen-
trage livrées.
Un set de montage comprenant des pinces d'ancrage, joints, écrous et rondelles décolletées peut
être commandé séparément.
1
2
3

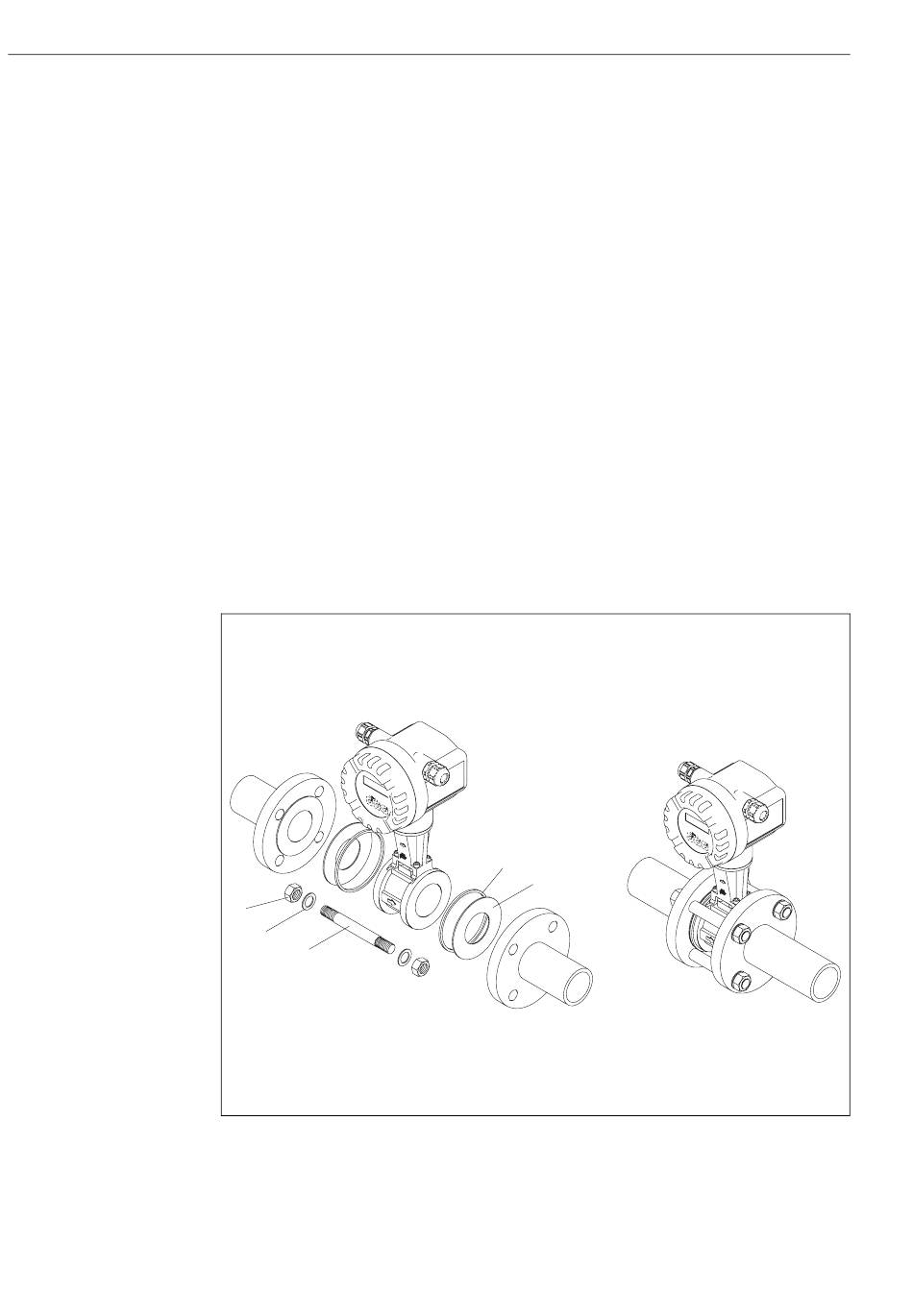

Fig. 10 : Montage version sandwich (Wafer)
1 Ecrou
2 Rondelle
3 Pince d'ancrage
4 Rondelle de centrage (livrée avec l'appareil)
5 Joint
4
5
