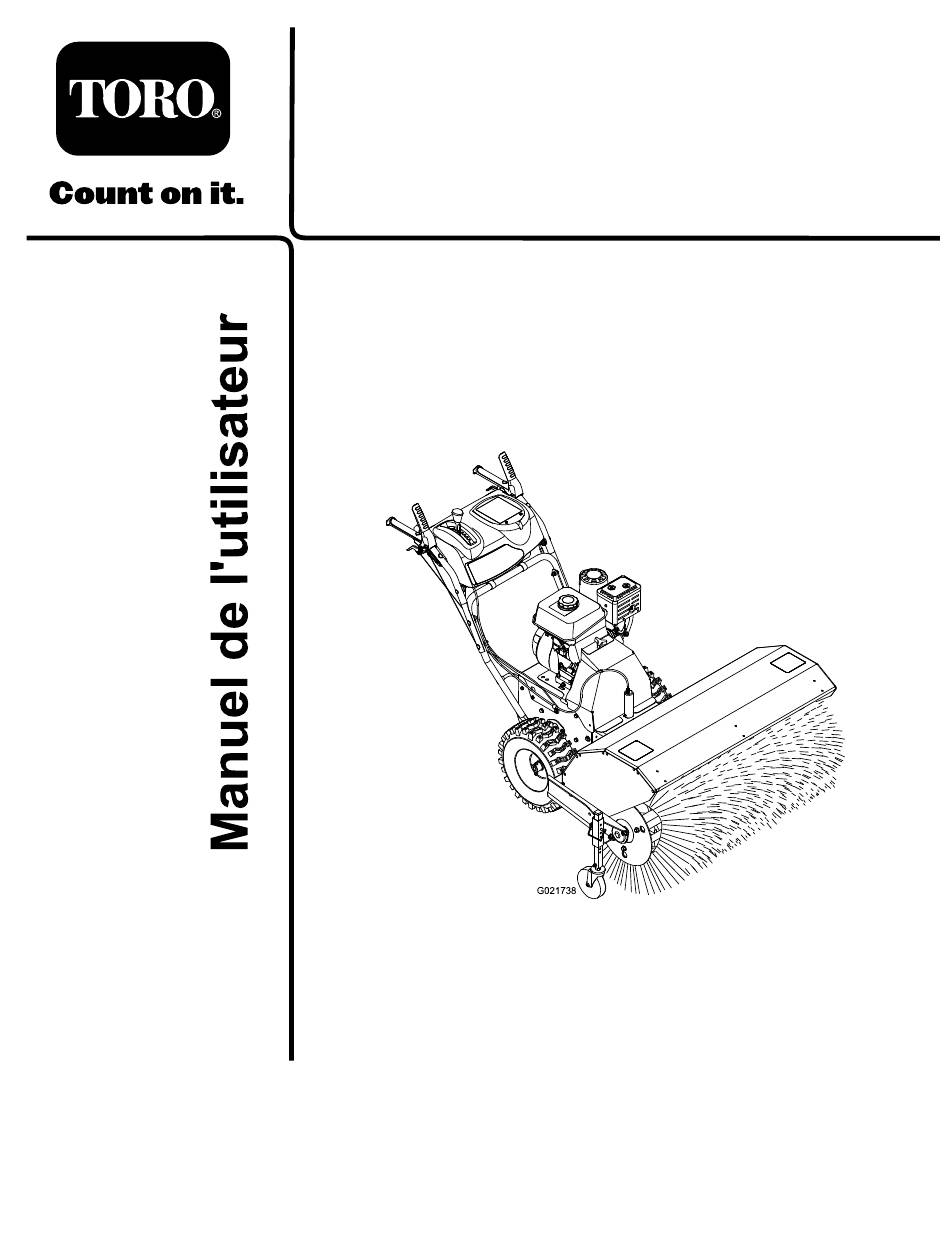

- Page 1 Form No. 3378-186 Rev A Balayeuse rotative autotractée N° de modèle 23740—N° de série 313000001 et suivants N° de modèle 38700—N° de série 313000001 et suivants G021738 *3378-186* A Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR)
- Page 2 Manuel du propriétaire du moteur en vous adressant service après-vente Toro pour l'entretien de votre machine, au constructeur du moteur. pour vous procurer des pièces Toro d'origine ou pour obtenir des renseignements complémentaires, munissez-vous des numéros de modèle et de série de la machine. Figure 1 indique l'emplacement des numéros de modèle et de série...
-
Page 3: Table Des Matières
Table des matières Sécurité Lisez et assimilez le contenu de ce manuel avant même Introduction ..............2 de démarrer le moteur. Sécurité ................ 3 Apprendre à se servir de la machine......3 Voici le triangle de sécurité. Il signale les dangers Avant d'utiliser la machine ........ -
Page 4: Utilisation
• – Refermez bien le bouchon du réservoir ou du bidon, Débrayez l'entraînement du balai rotatif avant de et essuyez le carburant éventuellement répandu. transporter la machine ou de la remiser. • N'entreprenez jamais de réglages lorsque le moteur est en •... -
Page 5: Indicateur De Pente
Indicateur de pente G011841 Figure 3 1. La machine peut être utilisée en toute sécurité sur une pente maximale de 10 degrés. Utilisez le graphique de mesure de la pente pour déterminer le degré d'une pente avant d'utiliser la machine. N'utilisez pas la machine sur des pentes de plus de 10 degrés. -
Page 6: Autocollants De Sécurité Et D'instruction
Autocollants de sécurité et d'instruction Important: Les autocollants de sécurité et d'instruction sont placés près des endroits potentiellement dangereux. Remplacez les autocollants endommagés. 116-8505 1. Risque d'explosion et de choc électrique – Lisez le manuel de l'utilisateur. Arrêtez le moteur avant de faire le plein 112-9028 du réservoir de carburant. - Page 7 116-7370 1. Attention – Lisez le Manuel de l'utilisateur. N’utilisez pas cette 4. Attention – Arrêtez le moteur et déposez la bougie d'allumage machine à moins d’avoir les compétences nécessaires. Ne avant tout réglage, entretien ou nettoyage de la machine. vous approchez pas des pièces mobiles et gardez toutes les Avant de quitter la position d'utilisation, débrayez le balai, protections en place.
-
Page 8: Vue D'ensemble Du Produit
Vue d'ensemble du Commande Marche/Arrêt du moteur Sur le côté droit du moteur. produit Tournez la commande dans le sens horaire jusqu'à la position Marche avant de démarrer le moteur. Tournez la commande dans le sens antihoraire jusqu'à la position Arrêt pour couper le moteur. -
Page 9: Caractéristiques Techniques
Accessoires/outils remisée dans un local fermé. Une sélection d'outils et accessoires agréés par Toro est Conduire la machine disponible pour augmenter et améliorer les capacités de la machine. Contactez votre dépositaire-réparateur ou PRUDENCE distributeur agréé... - Page 10 à droite. câble de déplacement (page 15) et Réglage du câble de déplacement (page 18)) ou contactez votre dépositaire Toro agréé. Utilisation en marche avant 1. Placez le sélecteur de vitesse à la position de marche avant voulue, en veillant à...
- Page 11 Lorsque la machine est en marche, les pièces en Vérifiez soigneusement la hauteur du balai et rotation ou mobiles causeront de graves blessures corrigez-la ou contactez votre dépositaire Toro aux mains et aux pieds en cas de contact. agréé. • Avant de régler, nettoyer, contrôler, dépanner ou 1.
- Page 12 4. Attendez l'arrêt complet de toutes les pièces mobiles avant de quitter la position d'utilisation. 5. Tournez la commande Marche/Arrêt du moteur en position Marche. 6. Assurez-vous que la zone balayée est égale à la largeur du balai et a une largeur maximale de 51 à 102 mm (2 à 4 po).
-
Page 13: Transport De La Machine
• Si le balai doit être nettoyé, restez à la position d'utilisation Vérifiez que le robinet d'arrivée de carburant est fermé. et relâchez le levier de commande de déplacement gauche. Transportez la machine sur une remorque pour poids lourds. Tout en engageant le balai, appuyez sur les poignées pour Placez la machine en marche avant ou arrière, puis calez les soulever l'avant de la machine de quelques centimètres roues. -
Page 14: Entretien
• Demandez à un dépositaire-réparateur agréé de contrôler et de remplacer la courroie de transmission aux roues au besoin. Important: Vous trouverez d'autres informations sur l'entretien et la révision de la machine sur le site www.Toro.com. Important: Reportez-vous au Manuel d'utilisation du moteur pour toutes procédures d'entretien supplémentaires. -
Page 15: Contrôle Du Niveau D'huile Moteur
Périodicité des entretiens: À chaque utilisation ou une fois par jour Type d'huile moteur : Huile moteur Toro « 4-Cycle Premium » (haute qualité pour moteurs 4 temps) 1. Coupez le moteur et attendez l'arrêt complet de toutes les pièces mobiles. Placez la machine sur une surface plane et horizontale. -
Page 16: Contrôle De La Pression Des Pneus
6. Démarrez le moteur et recherchez des fuites éventuelles. Arrêtez le moteur et vérifiez à nouveau le niveau d'huile. 7. Essuyez l'huile éventuellement renversée sur les surfaces de montage du plancher moteur. Contrôle de la pression des pneus Périodicité des entretiens: Toutes les 50 heures 1. -
Page 17: Contrôle De La Bougie
écartement de 3,2 mm (1/8 po) et remplacez-la par une goupille recommandée par entre l'embrayage du balai et la patte. Si le balai n'est Toro. Fixez la goupille avec un écrou. pas réglé correctement, voir Réglage de l'entraînement du balai (page 18). -
Page 18: Réglage Du Câble De Déplacement
g019016 Figure 19 2. Tendeur 1. Écrou de blocage Figure 18 1. Fixation 4. Arbre de support Réglage de l'entraînement du 2. Plaque de retenue 5. Doigts d'alignement balai d'extrémité 3. Segment de balai Si le câble de commande du balai n'est réglé correctement (voir Contrôle du câble du balai (page 17)), procédez comme 8. -
Page 19: Réglage Du Câble De Débrayage Des Roues
Réglage du câble de Remisage débrayage des roues ATTENTION 1. Serrez le levier complètement, puis vérifiez l'écartement entre le bas de la poignée et l'extrémité du levier de • Les vapeurs d'essence sont explosives. débrayage de roue. • Ne conservez pas l'essence plus d'un mois. •... -
Page 20: Remise En Service Après Remisage
17. Serrez toutes les vis, tous les boulons et tous les contre-écrous qui en ont besoin. Réparez ou remplacez les pièces endommagées. 18. Couvrez la machine et rangez-la dans un endroit propre et sec, hors de portée des enfants. Laissez refroidir le moteur avant de remiser la machine dans un local fermé. -
Page 21: Dépistage Des Défauts
Dépistage des défauts Important: Il est indispensable que tous les mécanismes relatifs à la sécurité de l'utilisateur soient connectés et en état de marche avant d'utiliser la machine. Lorsqu'un problème se produit, ne négligez pas les causes simples. Par exemple : un problème de démarrage pourrait être dû... - Page 22 Problème Cause possible Mesure corrective La machine ne se déplace pas. 1. La courroie d'entraînement est usée, 1. Installez une courroie neuve. détendue ou cassée. 2. La courroie d'entraînement est 2. Remplacez ou réglez la courroie. déchaussée. Vibrations anormales. 1. Le balai est mal fixé ou endommagé. 1.
- Page 23 Remarques:...
- Page 24 Autres pays que les États-Unis et le Canada Pour les produits Toro achetés hors des États-Unis ou du Canada, demandez à votre distributeur (dépositaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer les informations de garantie, adressez-vous à...
