Montage du boîtier de l'électronique
A
122 (4.8)
158 (6.2)

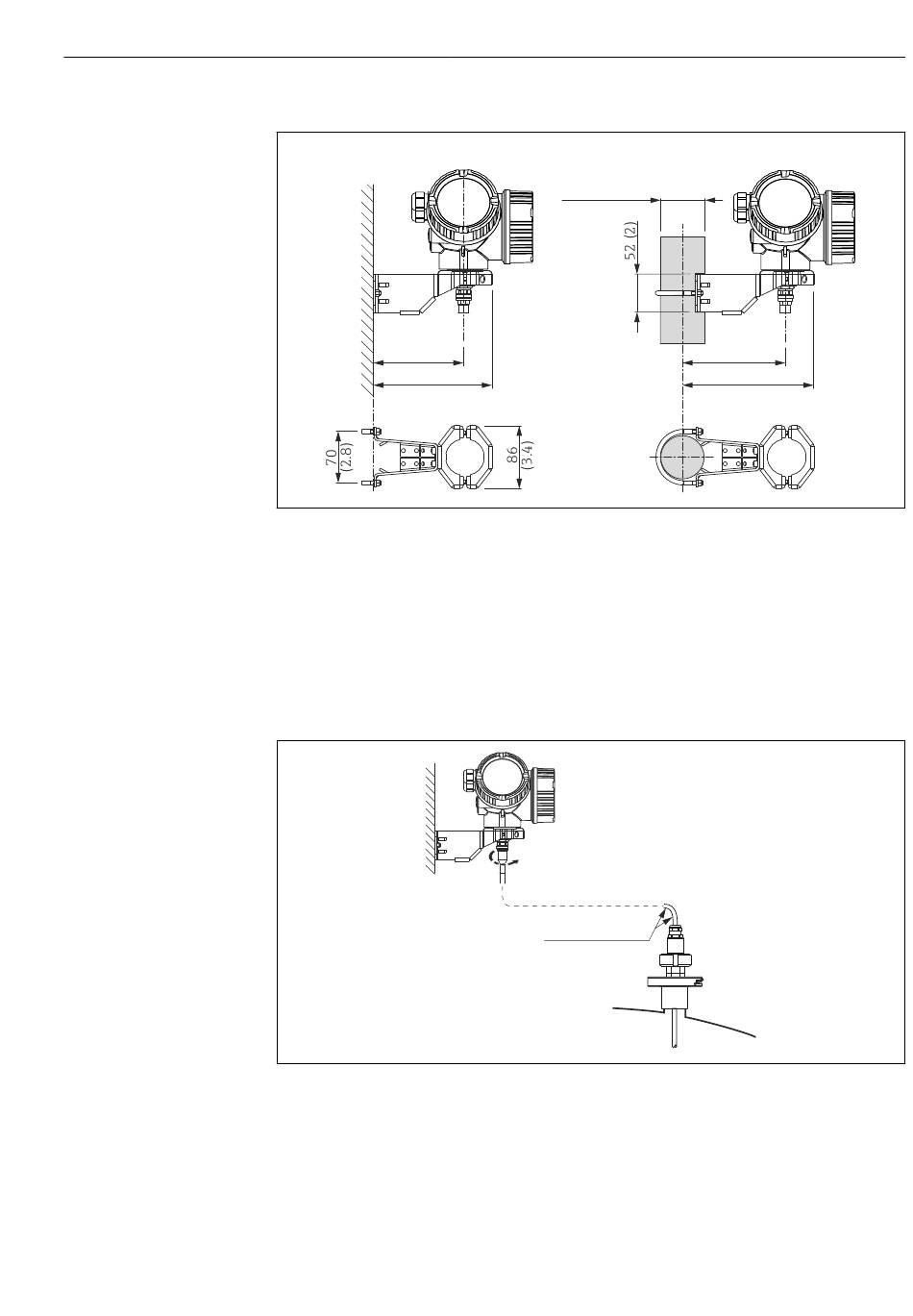

 6 Montage du boîtier de l' é lectronique avec le support de montage : mm (in)
A Montage mural
B Montage sur tube
Raccordement du câble de raccordement
Outil nécessaire :
• Pour l' é crou fou de l' e xtrémité du câble côté boîtier : clé à molette de 18
• Pour l' é crou fou de l' e xtrémité du câble côté sonde : clé à ergot de 54 mm et clé à molette
de 27 mm
6.2.3 Tourner le boîtier du transmetteur
Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du
transmetteur peut être tourné :
B
ø42...60
(1.65...2.36)
6 Nm (4.42 lbf ft)
3 m (9 ft) / 6 m (19 ft)
r
= 50 mm (2")
min
Montage
140 (5.5)
175 (6.9)
A0014793
A0015103
