Levelflex FMP53 FOUNDATION Fieldbus
Endress+Hauser
14.2.2

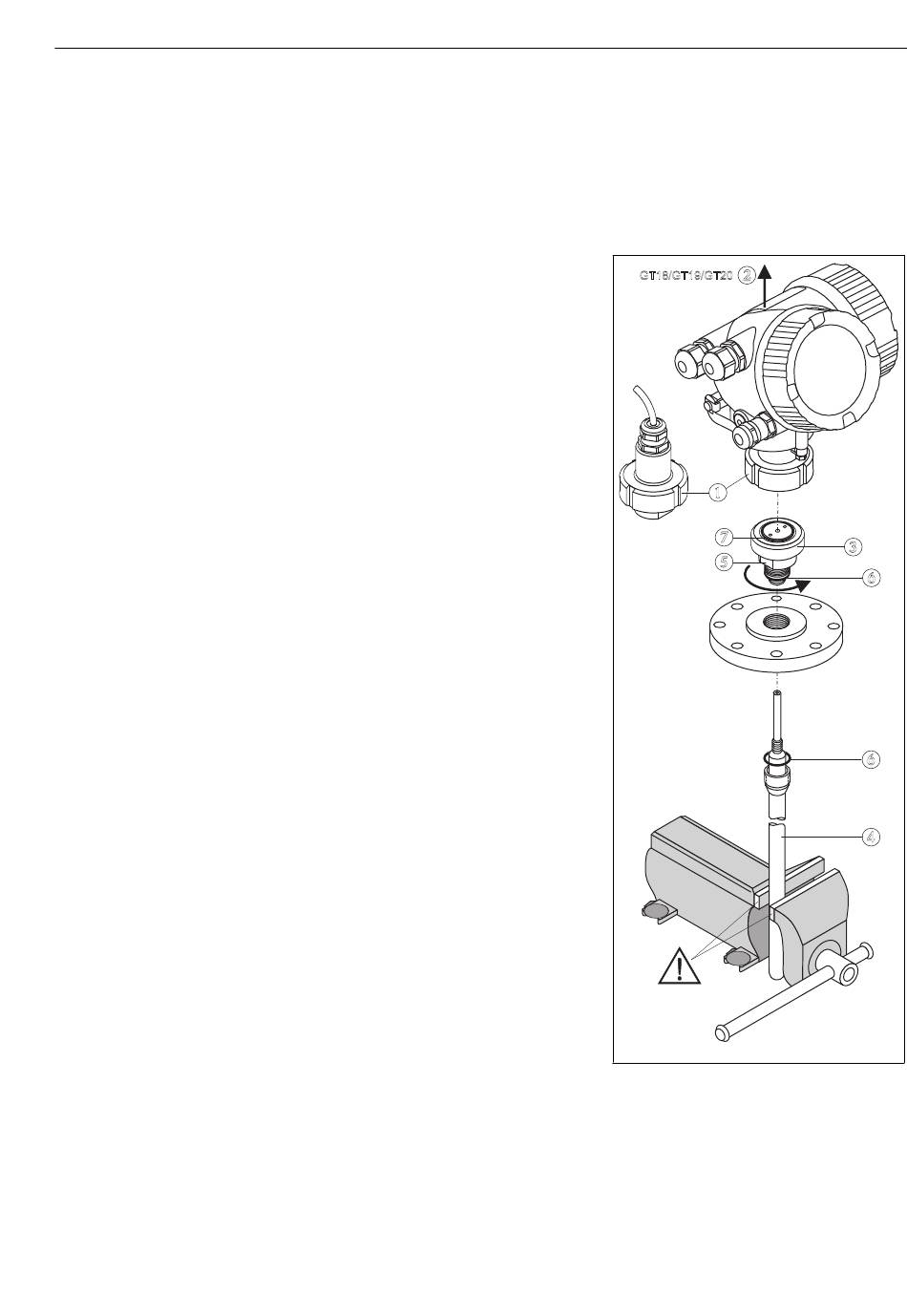

Nettoyage de la sonde en dehors de la cuve
Pour faciliter le nettoyage, il est possible de démonter la sonde.
Le nettoyage requiert les outils suivants :
• Etau avec mâchoire en fibres (protection de surface de la tige polie)
• Clé à ergot 54 mm (2,1 in)
• Clé à molette de 27/32 avec réglage du couple de serrage jusqu' à 20 Nm
Attention !
• Avant de commencer l' i ntervention, assurez-vous
que l' a ppareil est hors tension.
• Lors du dévissage de l' é crou fou (1), il est impératif
de tenir la bague du raccord process (5) avec une
clé à molette, sinon l' a daptateur (3) se détache de
la bride.
Démontage du boîtier de l'électronique
• Desserrer l' é crou fou (1) avec la clé à ergot.
• Retirer vers le haut le boîtier dévissé (2) avec le
réceptacle de l' a daptateur (3) du raccord process. Le
réceptacle reste raccordé au boîtier. Poser le boîtier
de côté. Pour la version "Capteur déporté", seul
l' a daptateur de câble est à retirer.
• Si nécessaire, remplacer le joint torique (7).
Référence : voir Device Viewer
existiert nicht, aber @y.link.required=' t rue' )
Démontage de la sonde à tige
• Dévisser l' a daptateur (3) du raccord process (dans
l' e xemple : bride) : Dévisser l' a daptateur aux pans
d' é crou à l' a ide d' u ne clé à molette (de 27) et retirer
de la cuve avec la tige de sonde (max. 4 m).
• Serrer la tige de sonde (4) aux pans d' é crou ou
utiliser une pince de montage.
Attention : il faut protéger la surface de la tige de
sonde polie ! Elle ne doit être ni rayée ni entaillée.
• Dévisser l' a daptateur (3) de la tige de sonde (env.
12 tours vers la gauche) et retirer (connecteur
embrochable). La tige de sonde est vissée dans
l' i solateur de traversée avec 4,5 Nm.
• Les joints toriques (6) sur la tige de sonde et
l' a daptateur sont à présent librement accessibles et
peuvent être remplacés si nécessaire. La tige de
sonde et l' a daptateur peuvent être autoclavés.
Référence des joints toriques : voir Device Viewer
(Verweisziel existiert nicht, aber
@y.link.required=' t rue' )
Montage de la sonde
Pour le montage, suivre la procédure inverse :
• Visser l' a daptateur (3) avec 4,5 Nm sur la tige de
sonde (4).
• Visser l' a daptateur avec la tige de sonde dans le
raccord process de la cuve et serrer avec 20 Nm.
• Embrocher le boîtier (2) avec le réceptacle sur
l' a daptateur et visser avec l' é crou fou (1) ; couple de
serrage 20 Nm.
(Verweisziel
2
GT18/GT19/GT20
1
7
5
Maintenance
3
6
6
4
A0014988
107
